Verwandte Anleitungen für Tchibo 271 760
Inhaltszusammenfassung für Tchibo 271 760

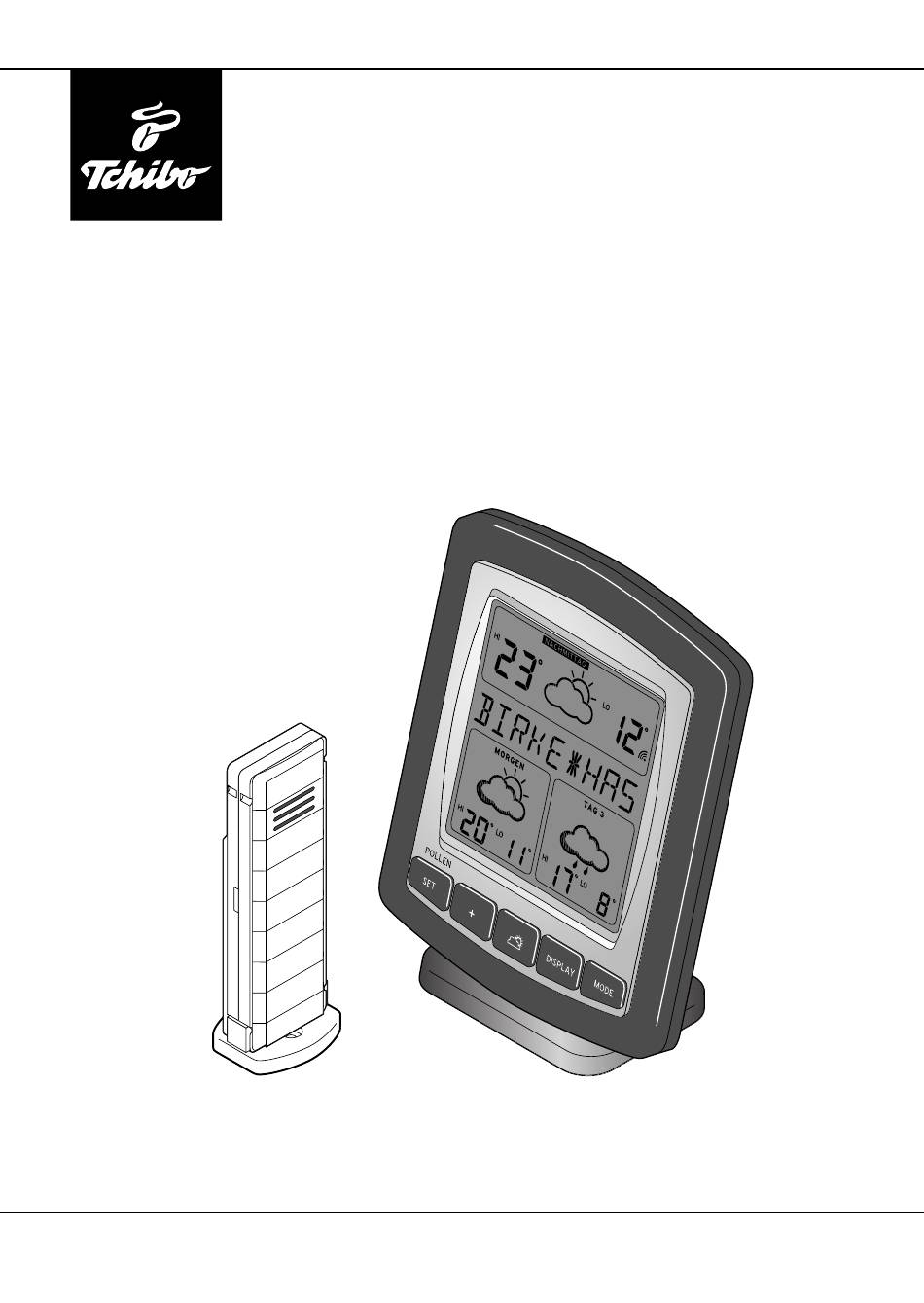

- Seite 1 Funk-Wetterstation mit Pollen-Vorhersage Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 60081HAAB2X2I...
-
Seite 2: Ihr Tchibo Team
Die Basisstation zeigt die vom Außensensor und die über das satellitengestütze Funknetz übertragenen Werte übersichtlich an und informiert Sie über den aktuellen Wettertrend der nächsten Stunden und Tage für Ihre Region. Wir wünschen Ihnen viel Freude mit Ihrer neuen Wetterstation. Ihr Tchibo Team... -
Seite 3: Inhaltsverzeichnis
17 Anzeigeart wählen 18 Uhrzeit, Datum und Temperatur 19 Geräte-Einstellungen und Informationen 20 Tipps bei Empfangsproblemen 21 Batteriewechsel 22 Wetterstation aufstellen 24 Regionenkarte 25 Störung / Abhilfe 26 Entsorgen 27 Technische Daten 28 Konformitätserklärung 29 Garantie 30 Tchibo Service Center und Kundenberatung... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzu- geben. - Seite 5 VORSICHT – Sachschäden • Schützen Sie Basisstation und Außensensor vor Staub, Stößen, extremen Temperaturen und direkter Sonnen - einstrahlung. • Die Basisstation darf keiner Feuchtigkeit ausgesetzt werden. Stellen Sie sie ausschließlich in trockenen, geschlossenen Räumen auf. • Der Außensensor ist gegen Feuchtigkeit geschützt, darf aber nicht direktem Regen ausgesetzt werden.
-
Seite 6: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Basisstation Tagesezeitanzeige Wettervorhersage für heute inkl. Min- und Max-Temperatur Infozeile Wettervorhersage für übermorgen (TAG 3) inkl. Min- und Max-Temperatur Bedientasten (siehe nächste Seite) Wettervorhersage für morgen inkl. Min- und Max-Temperatur Standfuß ohne Abbildung: 2 Batterien Typ LR14... - Seite 7 Bedientasten POLLEN/SET Informationen abrufen, Einstellmodus aktivieren Einstellungen auswählen, akkustisches Empfangsstärke-Signal aktivieren Wettervorhersage für die nächsten Tage abrufen DISPLAY Tages- und Datumsanzeige in der Infozeile ändern MODE Zeitraum der Wettervorhersage einstellen Rückseite Öse für Wandaufhängung Batteriefach...
- Seite 8 Außensensor Lüftungsschlitze Batteriefach Halterung ohne Abbildung: 2 Batterien Typ LR03 Befestigungsmaterial Die Wetterstation kann nicht mit mehreren Außensensoren betrieben werden.
-
Seite 9: Inbetriebnahme
Inbetriebnahme Nehmen Sie zuerst den Außensensor in Betrieb, danach erst die Basisstation. Während der Inbetriebnahme soll - ten beide Geräte ca. 1,5 m voneinander entfernt sein. Legen Sie die Batterien von Außensensor und Basis - station nacheinander innerhalb von einer Minute ein. Das ist wichtig für die Kontaktaufnahme zwischen den Geräten. - Seite 10 3. Uhrzeit-Empfang • Bei Empfangsproblemen lesen Sie das Kapitel „Tipps bei Empfangsproblemen“ weiter hinten in dieser Anleitung. • Beachten Sie die Laufschriftanzeige in der Infozeile, nachdem Sie die Batterien eingelegt haben. Diese Anzeige informiert Sie über den aktuellen Zustand des Datenempfangs. •...
- Seite 11 5. Wetterdaten-Empfang Während das Gerät nach Wetterdaten sucht, wird im Display WARTEN AUF EMPFANG DER WETTERDATEN angezeigt. Sobald die Daten empfangen werden, wertet die Basisstation sie aus und zeigt sie im Display an. Beachten Sie: • Die Wetterdaten werden alle 6 Stunden (3:20, 9:20, 15:20, 21:20 Uhr) ausgesendet.
-
Seite 12: Wetterdaten Ablesen
Wetterdaten ablesen Aus technischen Gründen ist die Wettervorhersage nur innerhalb Deutschlands möglich. Tagesabschnitt auswählen Die Wettervorhersage ist in vier Tagesabschnitte unterteilt: VORMITTAG (6 – 12 Uhr) • NACHMITTAG (12 – 18 Uhr) • ABENDS (18 – 24 Uhr) • NACHT (0 – 6 Uhr des nächsten Tages) •... - Seite 13 • Auswahl der Vorhersage für den ganzen Tag (GANZER TAG). Das ist die Standard-Anzeige. Es wird kein Tages- abschnitt oben im Display angezeigt. Die gewählte Variante wird kurz in der Infozeile angezeigt. Temperaturen und Wetter prognose für die folgenden beiden Tage (MORGEN und TAG 3) werden im unteren Teil des Displays angezeigt.
-
Seite 14: Wetter-Symbole
Wetter-Symbole sonnig meist sonnig teilweise bewölkt bewölkt leichter Regen Regen ergiebiger Regen Gewitter leichter Schneefall Schneefall klarer Himmel bei Nacht Aus diesen „Basis-Symbolen“ ergeben sich die insgesamt 36 Wetter-Symbole, die im Display angezeigt werden können. - Seite 15 Tagsymbole Nachtsymbole...
-
Seite 16: Tageshöchstwerte (Hi) Und Tagestiefstwerte (Lo)
Tageshöchstwerte (HI) und Tagestiefstwerte (LO) Die vorhergesagten Tagestiefstwerte beziehen sich auf die Nachtwerte (0 – 6 Uhr) des jeweiligen Tages. Beachten Sie: • Um die Tiefstwerte der kommenden Nacht abzulesen, orientieren Sie sich an der Minimaltemperatur des nächsten Tages. • Tageshöchst- und -tiefstwerte beziehen sich auf möglichst repräsentative, ausgewählte Orte. -
Seite 17: Pollenflug-Vorhersage
Pollenflug-Vorhersage Pollenflug-Daten anzeigen Drücken Sie 1x die Taste POLLEN/SET, um die Pollenflug- Vorhersage für heute, morgen und übermorgen als Lauf- text in der Infozeile des Displays angezeigt zu bekommen. Die Anzeige bezieht sich auf den ganzen Tag. Es gibt vier Intensitäten: •... -
Seite 18: Uhrzeit, Datum Und Temperatur
Uhrzeit, Datum und Temperatur Drücken Sie wiederholt die Taste DISPLAY, um eine der folgenden Informationen in der Infozeile angezeigt zu bekommen: • Uhrzeit und Sekunden • Uhrzeit und Datum • Uhrzeit und Datum (als Wochentag) • Uhrzeit und Innentemperatur • Uhrzeit und Außentemperatur •... -
Seite 19: Geräte-Einstellungen Und Informationen
Geräte-Einstellungen und Informationen Durch wiederholtes Drücken der Taste SET können Sie einige Einstellungen ändern und Informationen abrufen: • Region, für die das Gerät Daten empfängt • Zeit des letzten Datenempfangs LCD-Kontrast (einstellbar von 0 bis 7) • • Geschwindigkeit des Lauftextes in der Infozeile (einstellbar von 0 bis 4). -
Seite 20: Tipps Bei Empfangsproblemen
Tipps bei Empfangsproblemen Allgemeines Die Empfangsstärke des Funksignals wird im Display angezeigt: optimaler Empfang guter Empfang schwacher Empfang Bei dauerhaft schwachem Empfang kann es zu Übertragungs- problemen kommen. Wählen Sie ggf. einen neuen Geräte- standort. Hierbei ist das akkustische Empfangsstärke-Signal hilfreich (siehe nächster Abschnitt). -
Seite 21: Batteriewechsel
Optimaler Empfang: Sie hören schnell aufeinanderfol- gende Signaltöne über einen Zeit- raum von ca. 25 Sekun den, danach erfolgt eine kurze Pause. Schwacher Empfang: Sie hören deutlich langsamer auf- einanderfolgende Signaltöne als beim guten Empfang. • Die Empfangsstärke wird von vielen Faktoren beein- flusst und kann über einen Zeitraum stark schwanken. -
Seite 22: Wetterstation Aufstellen
Wetterstation aufstellen Außensensor Montieren Sie die Halterung für den Außensensor im Freien an einem geschützten Ort. Der Außensensor ist spritzwassergeschützt, muss aber vor Regen und direkter Sonneneinstrahlung geschützt sein. Wählen Sie einen trockenen, schattigen Ort, z.B. unter einem Vordach. Prüfen Sie vor der Montage, ob die Daten des Außen - sensors vom geplanten Standort zur Basisstation auch übertragen werden. - Seite 23 oben oben Möglichkeit 1 Möglichkeit 2 Basisstation Sie können die Basisstation aufhängen oder mit dem Standfuß aufstellen. • Platzieren Sie die Basisstation möglichst nahe an einem Fenster. • Halten Sie mindestens 2 m Abstand zu Störquellen, wie Fern- sehgerät oder Computer. •...
-
Seite 24: Regionenkarte
Regionenkarte Flensburg Versorgungskarte Deutschland Stralsund Kiel Rostock Neumünster Wismar Lübeck Cuxhaven Hamburg Wilhelmshaven Neu- Schwerin Bremerhaven brandenburg Stettin Emden Stargard Groningen Lüneburg Oldenburg Bremen Schwedt Celle BERLIN Potsdam Hannover Frankfurt Wolfsburg Apeldoorn Osnabrück Enschede Braunschweig Salzgitter Bielefeld Hildesheim Arnheim Magdeburg Münster Wittenberg Nimwegen... -
Seite 25: Störung / Abhilfe
Störung / Abhilfe • Funkempfang • Batterien verbraucht? startet nicht. • Funkempfang • Befinden sich zu viele Hindernisse zwi- vom Außen- schen den Geräten? Wechseln Sie den sensor war nicht Aufstellort von Basisstation und/oder erfolgreich. Außensensor und versuchen es erneut. •... -
Seite 26: Entsorgen
Entsorgen Der Artikel, seine Verpackung und die mitgelieferten Batterien wurden aus wertvollen Materialien hergestellt, die wiederver- wertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. -
Seite 27: Technische Daten
Übertragungsfrequenz: 466 MHz / 868 MHz Empfangshäufigkeit der Wetterdaten: bis zu 4x täglich über satellitengestützes Funknetz Made exclusively for: Tchibo GmbH, Überseering 18, D-22297 Hamburg, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 28: Konformitätserklärung
Konformitätserklärung... -
Seite 29: Garantie
Herstellfehler. Sollte sich wider Erwarten ein Mangel herausstellen, füllen Sie bitte den beigefügten Service-Scheck aus. Schicken Sie ihn zusammen mit einer Kopie des Kaufbe- legs und dem sorgfältig verpackten Artikel an das Tchibo Service Center. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßer Behandlung beruhen, sowie Verschleißteile /... -
Seite 30: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung D 271 760 Artikelnummer: Deutschland 01805 - 38 33 38 Deutschland 14 Cent/Min. a. d. Festnetz; maximal 42 Cent/Min. a. d. Mobilfunk TCHIBO FAX: 01805 - 38 33 39 SERVICE CENTER 14 Cent/Min. a. d. Festnetz;... - Seite 31 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) Liegt kein Garantiefall vor: (bitte ankreuzen) Artikel bitte unrepariert zurücksenden. Bitte Kostenvoranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
- Seite 32 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. D 271 760 Artikelnummer: Deutschland Fehlerangabe Kaufdatum Datum/Unterschrift...
