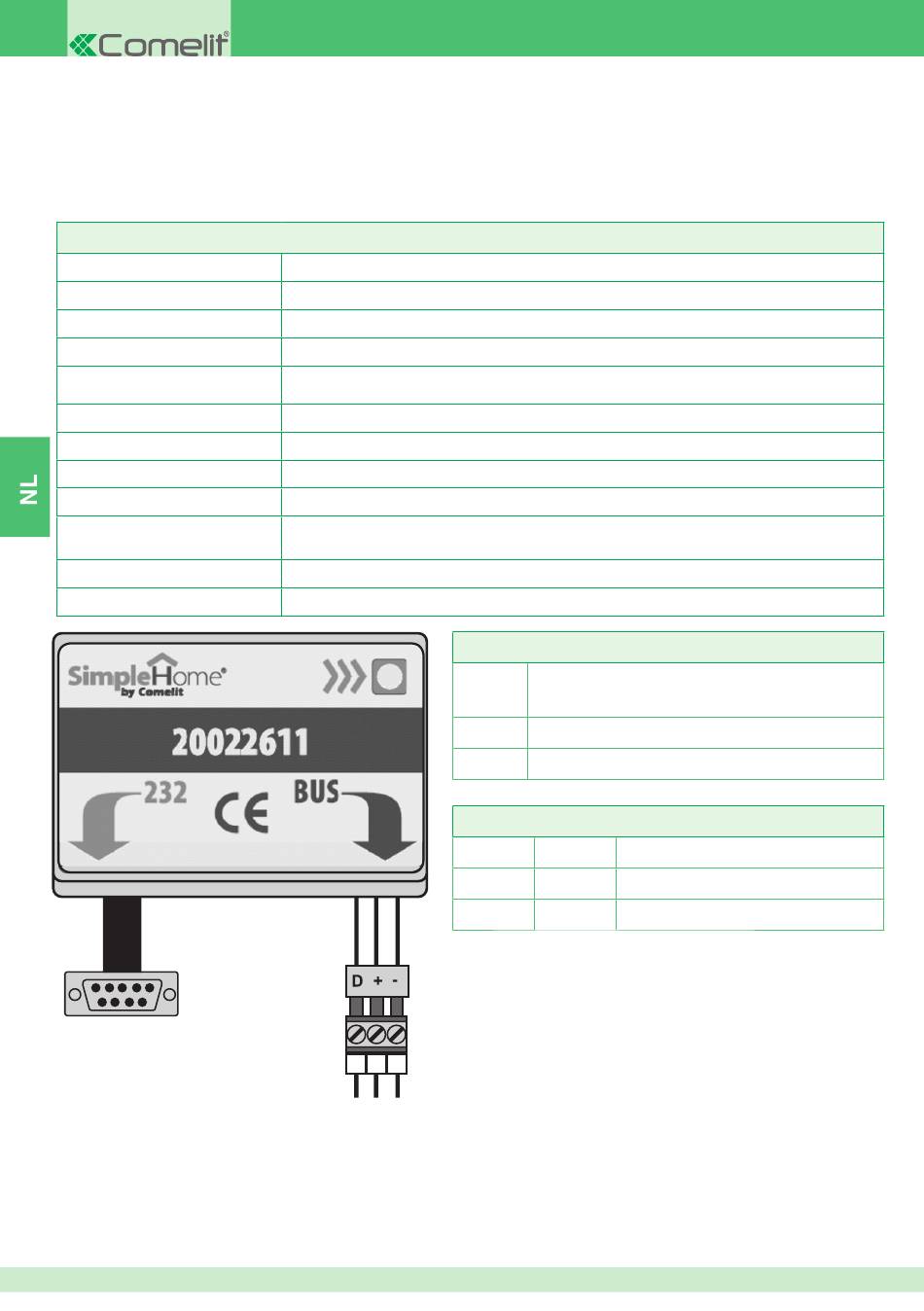

ART. 20022611 – SIMPLEHOME/RS232-INTERFACE
Seriële interface voor programmering van het SimpleHome-systeem. Plaats voor het gebruik de 9-polige subminiature-
connector in de seriële poort (RS232) van de pc of een ander programmeringsapparaat en sluit op de genummerde klem
de 3 aders van de bus aan, waarbij u de onderstaande tabel aanhoudt.
Voor het programmeren van de SimpleHome-automatiseringsapparaten is de software SimpleProg vereist.
Voedingsspanning
Stroomverbruik
Transmissiesnelheid seriële zijde
Transmissiesnelheid bus-zijde
9-polige subminiature-connector
seriële zijde
Connector bus-zijde
Bedrijfstemperatuur
Opslagtemperatuur
Relatieve luchtvochtigheid
Signaleringen
Afmetingen
Gewicht
Het softwareprogramma Simpleprog voor het programmeren van de SimpleHome-modules en voor de Planux Manager
bedieningsunit is gratis te downloaden via de website: www.comelitgroup.com
Nadat het softwarprogramma is geïnstalleerd, kunt u het openen door in de velden username en password 'comelit' in
te voeren.
Het softwareprogramma is compatibel met computers met het besturingssysteem Windows XP, Windows Vista, Windows
7 en Windows 8.
Indien de software met Windows Vista, Windows 7 of Windows 8 wordt geïnstalleerd, moet u het installeren als
'Administrator'.
6

TECHNISCHE KENMERKEN

24Vdc ± 5%
20mA
19.200 bps
2.400 bps
voor het aansluiten van de seriële poort RS232
uittrekbaar aansluitblok
van 0° tot 50°C
van -10° tot +70°C
van 5% tot 95% zonder condensatie
1 led: als deze knippert wijst dit op gegevensoverdracht over de bus; als de led continu brandt wijst
dit op ontbreken van de min van de voeding of een verkeerde aansluiting van het apparaat
41 x 30 x 9mm
60g (module + connectors)
LED
232
BUS
1
2
3
De
kennisgeving worden gewijzigd.
3 2 1
INTERFACEMODULE
- Knippert: gegevensoverdracht over de bus
- Brandt continu: min van de voeding ontbreekt of apparaat
is verkeerd aangesloten
RS232-connector
Aansluitblok SIMPLEHOME-bus
AANSLUITKLEMMEN
- Min voeding BUS
+ +24Vdc voeding BUS
D Databuslijn
specifi caties kunnen zonder voorafgaande
