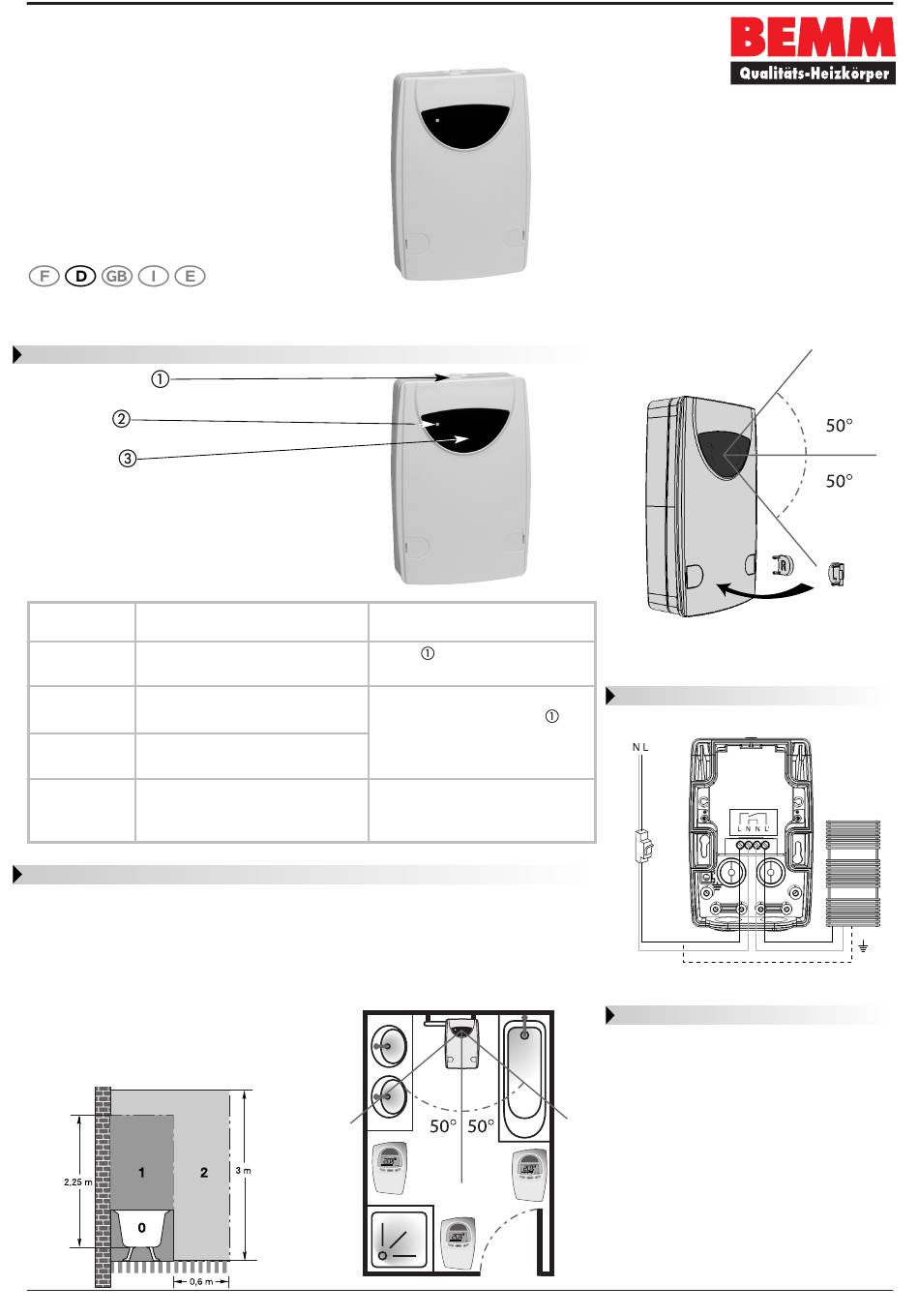

Infrastar Empfänger
Art. Nr. 56930
Wandmontierter Infrarot-
Empfänger für
Heizungssteuerung
Produkt Beschreibung
Hauptschalter Ein/Aus
Kontrolleuchte
Empfänger-Zelle
Kontrolleuchte
Bedeutung
Zustand
Aus
Der Empfänger ist ausgeschaltet.
Grün
Der Empfänger arbeitet normal.
Die Heizung ist ausgeschaltet.
Rot
Der Empfänger arbeitet normal.
Die Heizung ist eingeschaltet.
Blinkt grün
Der Empfänger hat seit über 1 Stunde
keine Daten mehr vom Thermostat
erhalten.
Installation
• Dichtfolien mit der Spitze eines Schraubenziehers
perforieren; die Öffnung sollte kleiner als der
Durchmesser der Drähte sein.
• Drähte durch die Folie hindurchschieben, ohne das
Loch zu vergrößern, um die Dichtigkeit nicht zu
beeinträchtigen.
• Empfänger mit Schrauben, Größe 3 bzw. 3,5 mm
(Abstand 60 mm) entweder auf Putz oder in der
Unterputzdose montieren.
• Empfänger gemäß Schaltplanangaben an die
Stromversorgung und an das Heizsystem laut
Anschluss-Schema anschließen.
• Empfänger in der Nähe des Heizkörpers, jedoch
außerhalb der Schutzzonen 0 oder 1 anbringen.
Hinweis
Schalter
lang gedrückt halten, um
den Empfänger einzuschalten.
Ein langer Druck auf die Taste
erlaubt den Empfänger auszuschalten.
Die Batterien des Senders prüfen.
Prüfen ob sich kein Hindernis zwischen
dem Empfänger und dem Sender befindet.
Zur optimalen Übertragung :
• Die Infrarot LED nicht überdecken
• Sender und Empfänger sind im selben Raum zu
montieren,
• Kompaktleuchtofflampen
Vorschaltgerät im gleichen Raum vermeiden
Bearbeitungsstand: 09.2009
Bearbeitungsstand: 09.2009
2
Der Wandmontierter Infrastar-Empfänger ist für
die Steuerung von Heizanlagen (Handtuchtrockner).
Zwei verschiedene infrarot-Sender können benützt
werden:
• Analog Uhrenthermostat Art. Nr. 25750, 25751,
25764.
• Digital Uhrenthermostat Art. Nr. 25760, 25761,
25762.
Anschluß Schema
mit
integriertem
Technische Daten
• Versorgungsspannung:
• Netzfrequenz:
• Leistungsaufnahme
• Ausgang:
• Schaltleistung: Ohmsche Last 10 A max/2000W
• Reichweite:
• Anschluss durch Buchsenklemmen:
• Abmessungen:
• Betriebstemperatur:
• Lagertemperatur:
• Luftfeuchtigkeit:
• IP24, IK04, EN60730
230 VAC ±10%
50 Hz
< 5VA
1 Schliesser (nicht Potentialfrei)
ca. 10 Meter in alle Richtungen
ca. 15 Meter in direkter Reichweite
starrer Draht 1 bis 4mm
flexibler Draht 0,75 bis 2,5 mm
117x81x30 mm
-10 bis +40°C
-20°C bis +60°C
90% max bei 20°C
