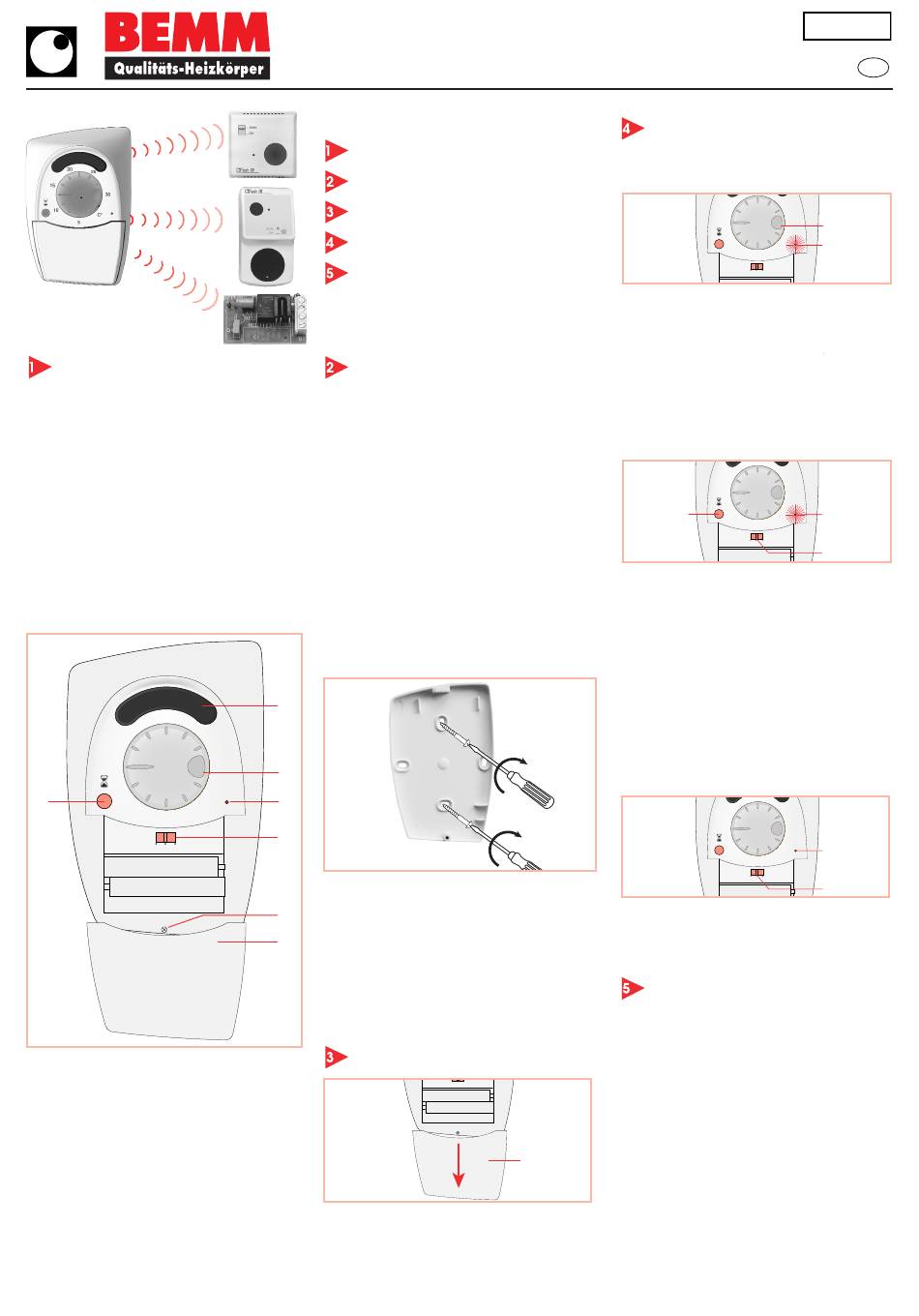

Bemm BOOST Bedienungsanleitung

Vorstellung
Das Boost-Raumthermostat mit Infrarot-
übertragung wurde speziell entwickelt, um
Ihnen mehr Wohnkomfort bei gleichzeitiger
Energieeinsparung zu verschaffen. Es dient zur
Fernbedienung von Handtuchtrocknern.
Zudem dient es zu.Regulierung Ihrer Komfort-
Temperatur, und zum zeitweiligen Auslösen von
Boostfunktionen (unter Boost versteht man
den Zwangsbetrieb des Handtuchtrockners
zwecks raschem Aufheizen des Badezimmers
und Trocknen von Handtüchern).
Die Boostfunktion wird über einen Druckknopf
ausgelöst:
G Ein einmaliger Boost wird auf der Vorderseite
des Gerätes ausgelöst.
20
25
15
10
3
C°
5
1h off 2h
+
1 Infrarotsendezellen
2 Einstellungsknopf der Komforttemperatur
3 Druckknopf "Boost" zum Auslösen eines ein-
maligen Schnellzeitzzyklus
4 Funktionslämpchen
5 Zykluseinstellung der Boost 1 oder 2 Stunden
und Off
6 Schrauben, um den Mauerträger vom
Produkt zu trennen
7 Batteriedeckel

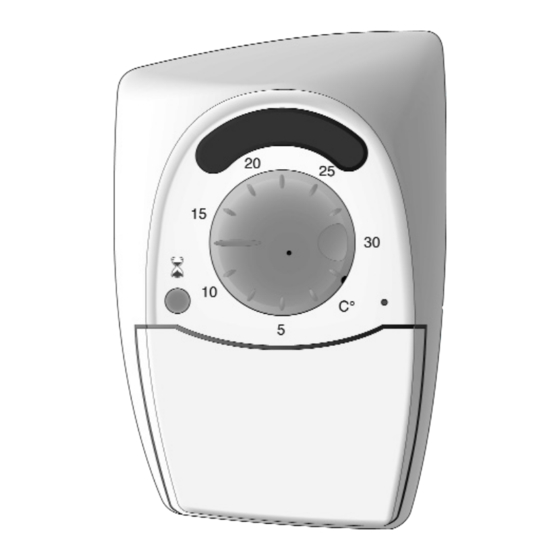

BOOST Raumthermostat
mit Infrarot-Übertragung
Inhalt:
Vorstellung
Installation
Einlegung der Batterien
Funktionsbeschreibung
Technische Eigenschaften
Installation
Installieren Sie den Sender und Empfänger im
gleichen Raum, am Besten genau gegenüber.
Der Regelungsthermostat muss sich rund 1.5
Meter vom Boden entfernt befinden, auf einer
Mauer, wobei es von Wasserspritzern, der
direkten Sonnenbestrahlung und anderen ther-
mischen Störungen wie eine Lampe, ein
Fernseher, ein Heizungsrohr, Durchzug...
geschützt werden muss.
Sie können den Regelungsthermostat entweder
auf einem Einbaukasten oder direkt im Über-
hang anbringen
1 Den Batteriedeckel herunterschieben (7)
2 Das Produkt öffnen, indem Sie die Schraube
(6) lösen
3 Den Träger auf die Mauer oder einen
Einbaukasten mit 2 Schrauben befestigen
4 Das Produkt wieder mit der Schraube
schließen
5 Den Batteriedeckel schließen
1
2
30
4
5
+
Hinweis:
Um eine perfekte Infrarotübertragung zu
6
gewähren:
7
- die Sende- und Empfängerzellen nicht
bedecken (Badetuch oder Handtuch vor den
Zellen-
- vermeiden Sie die Beleuchtung durch eine
Lampe mit elektronischem Ballast im gleichen
Raum.
Einlegung der Batterien
1 Den Batteriedeckel herunterschieben (7
2 Zwei LR03 1,5 V Batterien einlegen, unter
Beachtung des Schemas unten auf dem
Produkt bzgl. Polarität.
3 Den Batteriedeckel schließen (7)
Bearbeitungsstand: 09.2009
1h off 2h
+
+
7
Beschreibung der
Funktionsweise
G
Einstellung der Komforttemperatur
20
25
15
30
10
C°
5
1h off 2h
+
Mit dem Knopf (2) stellen sie die gewünschte
Komforttemperatur ein.
Hinweis:
Bei jeder Umschaftung von ON auf OFF
leuchtet die Kontrolleuchte "in Betrieb" (3)
auf.
ON: Die Leuchte blinkt 1 Mal
OFF: Die Leuchte blinkt 2 Mal
G Start eines einmaliger Boost
20
25
15
30
10
3
C°
5
1h off 2h
+
1 Stellen Sie den Kursor (7) auf die gewünschte
Dauer von 1 oder 2 Stunden
2 Drücken Sie auf den Druckknopf (3)
3 Das Funktionslämpchen (6) leuchtet während
der eingestellten Dauer auf, bis der Boost
aufhört; danach wird die eingestellte
Temperatur wieder erreicht.
Hinweis:
Beim Start eines einmaliger Boost mit einem
Zyklus wird die auf dem Thermostat
eingestellte Temperatur nicht mehr
berücksichtigt; das Produkt befindet sich in
ständigem Formsenken.
G Annullierung des einmaligerBoost
20
25
15
30
10
C¡
5
1h off 2h
+
Um den Boost zu annullieren brauchen Sie nur
den Kursor (5) auf die Stellung Off zu schieben,
das Funktionslämpchen leuchtet nicht mehr auf.
Technische eigenshaften
- Versorgung: 2 Alkalibatterien LR03 1,5 V
(Autonomie 12 Monate)
- Einstellungstemperaturspannbreite:
+5°C – + 30°C
- Befehlübertragung: alle 10 Min.
- Dauer der Zyklen: 1 oder 2 Stunden.
- Statisches Differential: < 0.3 K
- Einstellungsart: Ein/Aus
- Übertragungsentfernung: rund 10 m in alle
Richtungen und 15 m in direkter Richtung.
- Ausmaße: 120 x 80 x 35
- Funktionstemperatur: 0°C bis + 40°C
- Speichertemperatur: - 20°C bis + 60°C
- Hygrometrie: 90% max. bis + 25 °C
- Isolierungsklasse: II
- IP: 20
- IK: 03
Art: 25751
D
2
4
4
5
4
5
9419.221.00/07.01
