2.

Montage

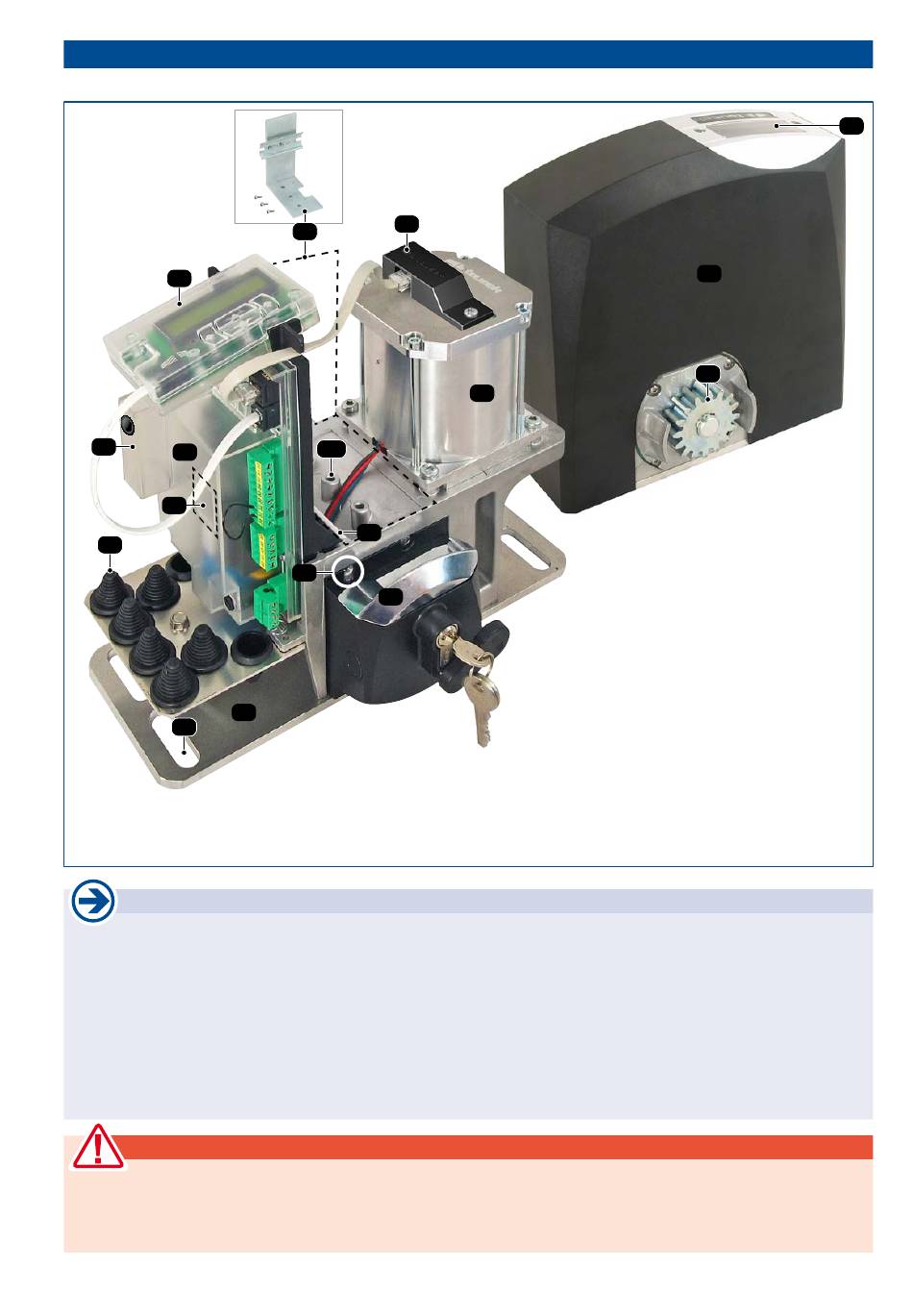

Technischer Aufbau PULL T5, -T8, -T10
5
6a
6
6b
3
4a
Vor dem Einbau des Antriebes Tousek PULL T5, -T8, -T10 empfehlen wir folgende Punkte zu kontrollieren:
• Überprüfen der Torstruktur;
Bei Konstruktionen mit Bodenlaufschienen die unteren Laufräder sowie die oberen Führungsrollen kontrollie-
ren, ob keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endstellungen ohne übermäßigen Kraftaufwand weggefahren werden
kann.
• Seitliche Torflügelbewegungen während des Öffnungs- oder Schließvorganges sind unzulässig.
• Überprüfen, ob die Torbewegung über den gesamten Weg ohne übermäßige Reibung oder Unregelmäßigkeiten erfolgt.
• Überprüfen, ob Endanschläge vorhanden sind, um zu vermeiden, dass das Tor aus der Führung fährt.
• ACHTUNG: Mechanische Endanschläge sind unbedingt erforderlich!
• ACHTUNG: Der Schiebetorantrieb PULL T5, -T8, -T10 ist für die Automatisierung von waagrecht laufenden
Schiebetoren konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheits-
maßnahmen nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen).
tousek / PULL-T5-T8-T10_49002306 / 03. 03. 2015
7
12
12a
8
10
1
4
(1) versperrbare Notentriegelung (PHZ)
(2) Zahnrad
(3)
Kabelnippel
(4) Bodenplatte
(4a) Langlöcher (4x) für Befestigung am
Fundament

Allgemeine Montagehinweise

Schiebetorantrieb PULL T5, -T8, -T10
9
(5)
(5a)
(6)
(6a)
(6b)
(7)
(8)
(9)
(10)
(11)
(12)

WARNHINWEIS !

11
2
Programmierelement
(Display und Bedienfeld)
abnehmbares Sichtfenster auf
Programmierelement
Steuerungsabdeckung
Abdeckung für optionalen
Funkprint
Vorprägung für opt. Zusatzmodul
Sensor
Motorkondensator
Motor-/Getriebeeinheit
Gewindebohrung für Befestigung
der Abdeckhaube
Abdeckhaube
opt. Winkel mit Hutschiene für
zwei Geräte mit 11-pol. Stecksockel
(wird an den vorgesehenen
Bohrungen (12a) 3x verschraubt)
5a
