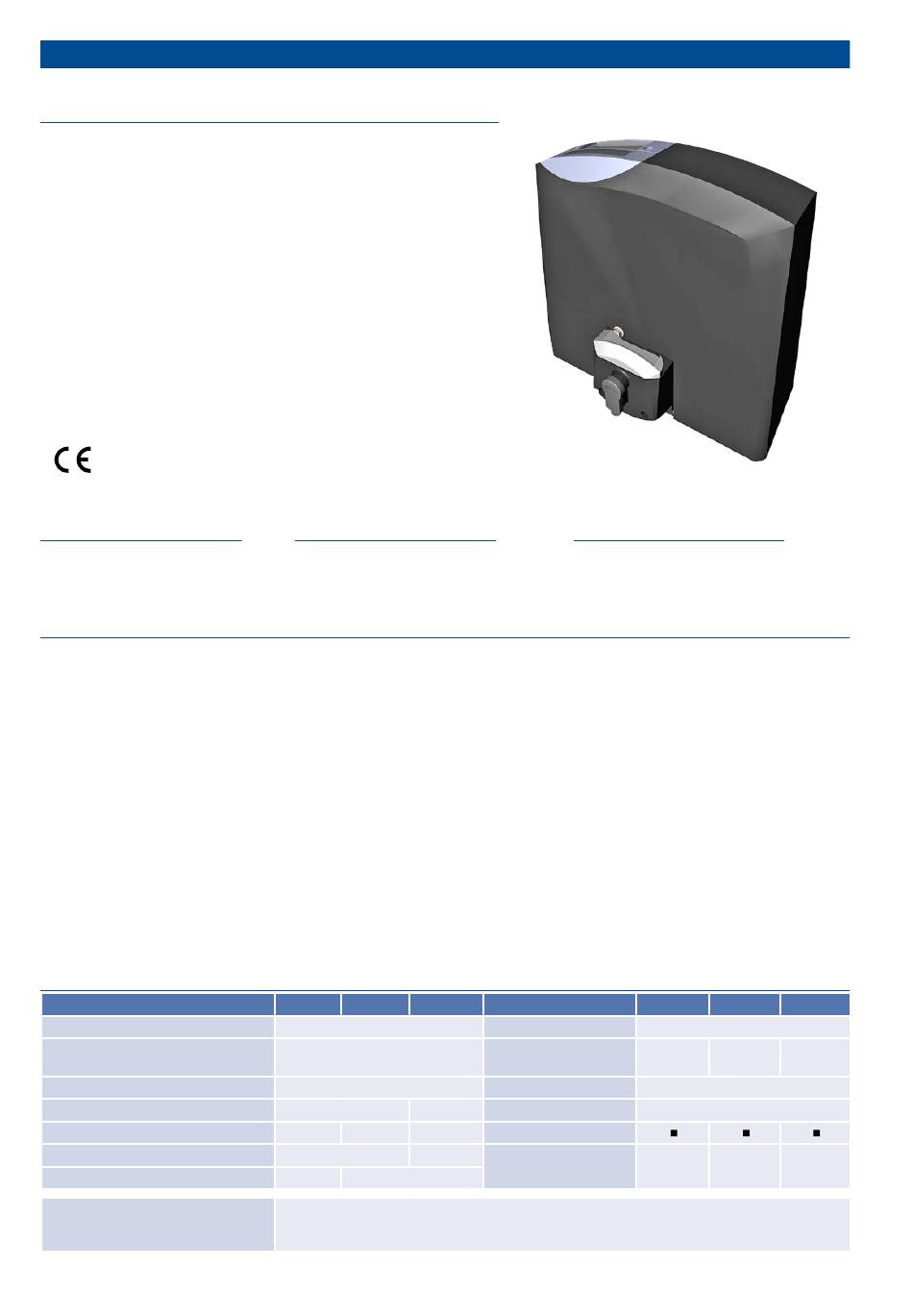

1. Allgemeines
Merkmale PULL T5, -T8, -T10
• programmierbar über ein von außen zugängliches Bedienfeld mit
beleuchtetem Display in deutschsprachiger Menüführung
• Direktanschlussmöglichkeit für 8,2 kOhm Kontaktleisten (2-Kanal)
• drei Betriebslogiken (Impuls, Automatik, Totmann)
• frei einstellbare Teilöffnung
• eingebaute Steuerung in separatem Gehäuse
• Sicherheitssystem ARS (autom. Reversiersystem)
• selbsthemmendes Schneckengetriebe
• Notentriegelungsvorrichtung versperrbar mit Profilhalbzylinder
• selbstlernende Endpositionen
• im Ölbad laufende Getriebeeinheit aus Stahl
• permanent selbstregelnde Kraft
• einstellbarer Sanftstopp (kein Kraftverlust trotz reduzierter Drehzahl)
• Schnecke und Schneckenrad aus gehärtetem Stahl
•
Merkmale PULL T5
• bis 500kg und 20 Zyklen/Tag
Allgemeines
Bei der Entwicklung der Baureihe Tousek PULL T5, -T8, -T10 wurde neben bewährter Qualität und Zuverlässigkeit besonderes
Augenmerk auf die rasche und einfache Montage, sowie auf die problemlose Bedienung gelegt. So zeigt sich der Antrieb in
vielen durchdachten Details - von der automatischen Einlernbarkeit der Torendpositionen bis hin zur Steuerung mit abzieh-
baren Klemmleisten und Programmierdisplay - von einer sehr benutzerfreundlichen Seite. Die Antriebseinheit selbst besteht
aus einem Elektromotor und einem Schneckengetriebe, die in einem formstabilen Aluminiumgehäuse untergebracht sind, und
bildet gemeinsam mit der integrierten Mikroprozessor-Steuerung und dem Sicherheitssystem ARS eine kompakte Einheit mit
geringen Abmessungen.
Das Sicherheitssystem ARS erkennt Hindernisse beim Öffnen und Schließen des Tores und gestattet die Einstellung der
Kraft. Um den sicheren und zuverlässigen Betrieb auch unter schwierigsten Witterungsbedingungen zu gewährleisten,
wurden sämtliche Antriebskomponenten in bewährter Art und Weise besonders robust und widerstandsfähig ausgeführt.
Darüber hinaus konnten jedoch in einigen Punkten noch zusätzliche Verbesserungen erzielt werden, wie z.B. durch das von
außen zugängliche Bedienfeld mit Display, das separate innenliegende Steuerungsgehäuse, welches dieses sensible elektro-
nische Bauteil gleich doppelt schützt, oder durch das Ölbad, in dem sich die Antriebskomponenten bewegen, und durch das
in allen Temperaturbereichen für eine optimale Kühl- und Schmierwirkung gesorgt ist.
Der Einbau des PULL T5, -T8, -T10 ist sowohl an neuen als auch an bestehenden Toranlagen rasch und einfach durchzuführen.
Technische Daten
Schiebetorantrieb PULL-
Steuerung
Versorgung
max. Stromaufnahme (exkl. Zubehör)
Zahnrad
max. Torgewicht
Laufgeschwindigkeit
Drehmoment
optional erhältliche Komponenten
- 4 -
Merkmale PULL T8
• bis 800kg und 40% Einschaltdauer
T5 T8 T10
integriert
230V a.c., 50Hz
1,9A
Z20M4 Z16M4
500kg 800kg 1000kg
11m/min 9m/min
20Nm 25Nm
steckbarer Funkempfänger • Zusatzmodul für Hof/Kontrolllicht • Zusatzmodul zur Auswertung
des Torzustandes • Winkel inkl. Hutschiene • Funkübertragungssystem TX 310 • induktives
Signalübertragungssystem TX 400i
Schiebetorantrieb PULL T5, -T8, -T10
Merkmale PULL T10
• bis 1000kg und 40–60% Einschaltdauer
max. Fahrweg
Einschaltdauer nach
Zyklen/Tag
Betriebsart S3
Umgebungstemperatur
Schutzart
Drehzahlsensor
Artikel Nr. 11110370
tousek / PULL-T5-T8-T10_49002306 / 03. 03. 2015
T5 T8 T10
30m
20
40% 40–60%
-20°C +40°C
IP44
11110380 11110390
