Aktivierung Der Sync-Funktion - tousek PULL T5 Betriebsanleitung

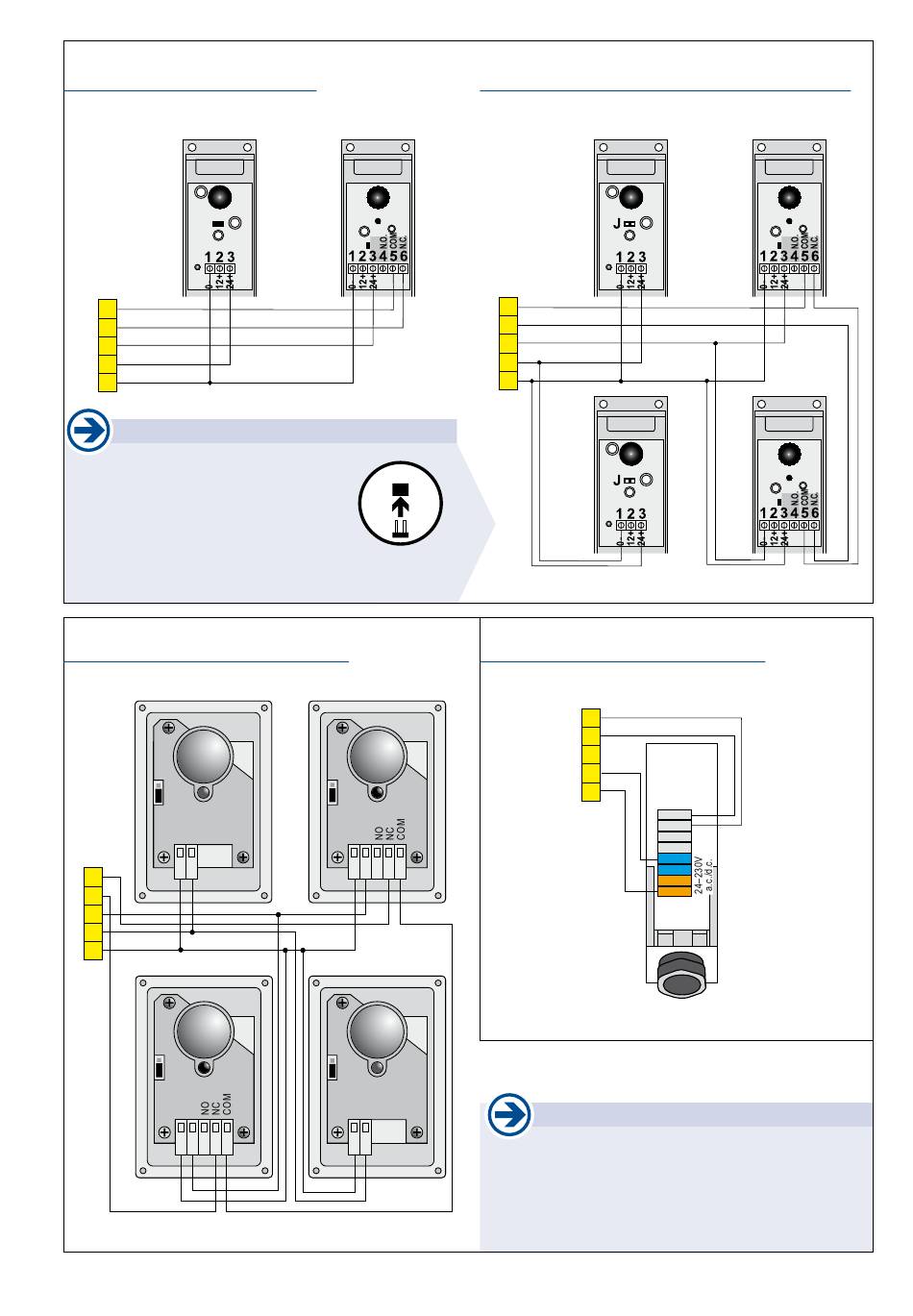

Lichtschranke Tousek LS 41
als Sicherheitseinrichtung
Sender
46
45
43
41
40
Aktivierung der SYNC-Funktion
• Wird beim Anschluss von zwei
Licht schranken die SYNC-Funktion
(siehe Hinweise zu Lichtschranken)
erwünscht (Abb. rechts), so müs-
sen in beiden LS-Sendern der
LS 41 die Jumper J entfernt werden
(siehe Anleitung LS 41).
2 Lichtschranken Tousek LS 45/2
als Sicherheitseinrichtung
Sender 1
12/24V
+ -
~ ~
1 2
46
45
43
41
40
12/24V
+ -
~ ~
1 2 3 4 5
Empfänger 2
tousek / PULL-T5-T8-T10_49002306 / 03. 03. 2015
Empfänger
46
45
43
41
40
SYNC
J
Empfänger 1
12/24V
+ -
~ ~
1 2 3 4 5
12/24V
+ -
~ ~
1 2
• Da die LS 45/2 keine SYNC-Funktion besitzt, müssen
die beiden Lichtschranken-Sender und -Empfänger
unbedingt jeweils auf verschiedenen Seiten montiert
werden!
Sender 2
2 Lichtschranken Tousek LS 41 als Sicherheits-
einrichtung mit aktiver SYNC-Funktion
Sender
Sender
Lichtschranken Tousek RLS 610
als Sicherheitseinrichtung
46
45
43
41
24Va.c.
40
COM
NO
NC
COM
Wichtig
Empfänger
Empfänger
- 15 -
