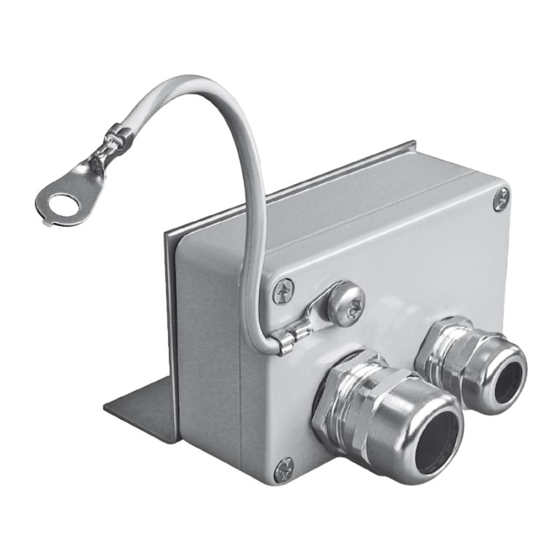

Inhaltszusammenfassung für tousek TURN 310UF
- Seite 1 Montageanleitung Unterflurdrehtorantrieb TURN 310 UF...
-
Seite 2: Wartung
• Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. - Seite 3 (siehe Erweiterungsanleitung) Allgemeines Die Unterflur-Drehtoranlage TOUSEK TURN 310 UF eignet sich für die Automation von Flügeltoren, wobei die komplette Antriebs- einheit im Boden untergebracht ist. Das Antriebssystem wurde speziell entwickelt für Flügeltore im privaten Bereich, die keinem Dauerbetrieb ausgesetzt sind.
-
Seite 4: Montage
K1 Tormitnehmer mit Zahnrad ersetzt (4) K2 Abtriebszahnrad ersetzt Motorarm (3) K3 Kette ersetzt Hebelarm (5) Torrahmen U-Profil (zum Einsetzen des Torflügels) optional: Kettenbeschlag PVC-Rohr Ø 60-80 für Dränage vorsehen! - 4 - tousek / TURN-310UF_43000203 / 11. 08. 2014... - Seite 5 HINWEIS für den Benutzer Empfehlung • Wir empfehlen, den Motor vor Einbau rundherum gründlich mit Schutzwachs einzusprühen. • Nach erfolgter Montage nochmals sämtliche Teile im Innenraum des Antriebsgehäuses mit Schutzwachs einsprühen. - 5 - tousek / TURN-310UF_43000203 / 11. 08. 2014...
- Seite 6 Dazu wird der Torträger (7) im entriegelten Zustand (siehe Notentriegelung) gedreht, bis er am Tormitnehmer (4) wie Abb. rechts ausgerichtet ist und der Riegel des Notentriegelunsmechanis mus (7a) in den Tormitnehmer einrasten kann. - 6 - tousek / TURN-310UF_43000203 / 11. 08. 2014...
- Seite 7 • Das Tor komplett öffnen • Motor-Getriebeeinheit unter Beachtung (Links-, Rechtsmontage (siehe Abbildung) ins Unterflur- gehäuse auf die Schrauben aufsetzen und mit den 4 Muttern verschrauben. Linksmontage Rechtsmontage INNEN Kabelauslass - 7 - tousek / TURN-310UF_43000203 / 11. 08. 2014...
-
Seite 8: Wichtig Für Antrieb Mit Kette
Schwarz Klemme 20 Klemme 26 geltende Normen und Sicherheits vorschriften ein- Blau (Gemeinsamer) Klemme 21 Klemme 25 gehalten werden. Braun Klemme 22 Klemme 24 Grün/Gelb (Erdung) Klemme 23 Klemme 27 - 8 - tousek / TURN-310UF_43000203 / 11. 08. 2014... - Seite 9 • Nun die Anschlagschraube (3b = Anschlag für die Geschlossenstellung) am Motorarm (3) soweit verstellen, dass sie am Hebelarm (5) ansteht. • Bitte beachten Sie, dass die Anschlagschraube (3b) je nach Links-/Rechtseinbau positionsrichtig in die Führung am Motorarm (3) eingebaut ist (siehe Abb.) Linksmontage Rechtsmontage INNEN - 9 - tousek / TURN-310UF_43000203 / 11. 08. 2014...
-
Seite 10: Notentriegelung Bei Stromausfall (Hinweis Für Den Benutzer)
• Zur Wiederherstellung des Motorbetriebes das Tor solange drehen bis es hörbar einrastet. • Kunststoffkappe wieder aufsetzen. Hinweis • Einbau, Anschluss, Inbetriebnahme und Wartung darf nur von qualifiziertem Fachpersonal unter Beachtung der Montageanleitung durchgeführt werden. - 10 - tousek / TURN-310UF_43000203 / 11. 08. 2014... -
Seite 11: Wartung Der Anlage
In diese wird der Schmiernippel (4c) zum Anschluss einer Fettpresse eingeschraubt. • Am Ende jeder Wintersaison den Antrieb unbe- dingt mit warmen Wasser abspülen, um eventuelle Salzreste der Wintrestreuung zu entfernen. - 11 - tousek / TURN-310UF_43000203 / 11. 08. 2014... -
Seite 12: Montage Eines Elektroschlosses
Elektroschloss Schließblech Falle Trichter für Toreinlauf Anschlag Führungsrolle Grundplatte E-Schloss Schließblech • Hinweis: Falle Für eine optimale Funktion der Toranlage empfehlen wir die Verwendung einer Elektroschloss einlaufzentrierung (optional) Art.Nr. 13800040 - 12 - tousek / TURN-310UF_43000203 / 11. 08. 2014... - Seite 13 - 13 - tousek / TURN-310UF_43000203 / 11. 08. 2014...
- Seite 14 - 14 - tousek / TURN-310UF_43000203 / 11. 08. 2014...
- Seite 15 Maßskizze (linker Antrieb) Unterflurdrehtorantrieb TURN 310 UF • Maße in mm Öffnung für Einschub des Notentriegelungshebels Maße und technische Änderungen vorbehalten ! - 15 - tousek / TURN-310UF_43000203 / 11. 08. 2014...
