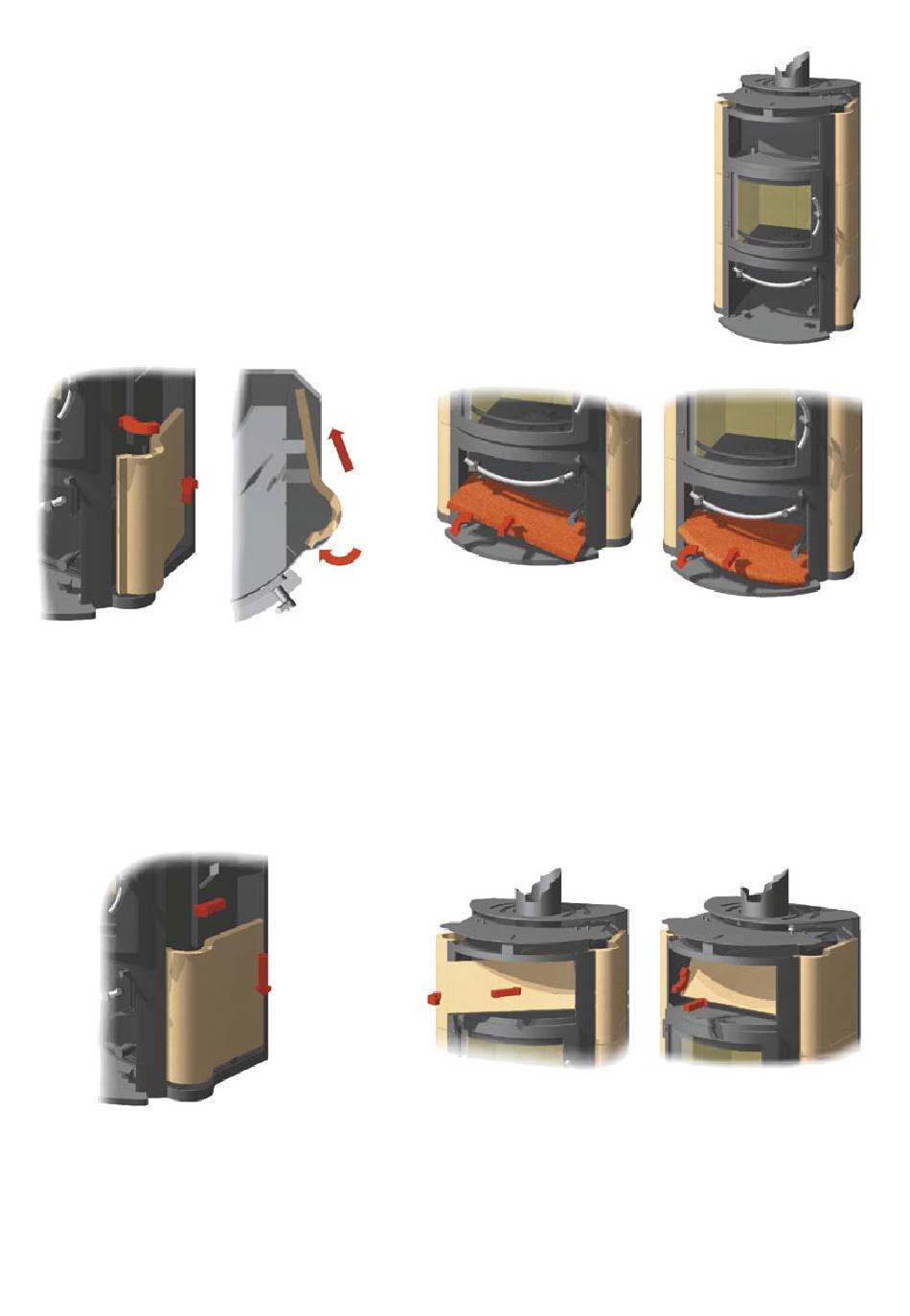

1.2 Montage der Keramik:
Bitte beachten: Keramik ist zerbrechlich!
Die Montage muss mit Vorsicht und in
Ruhe erfolgen!
Die Seitenteile F sind auf Höhenmaß ge-
fertigt. Deshalb ist auf jedem Seitenteil die
genaue Position beschrieben.
Bitte unbedingt beachten!
1.2.1
Das rechte untere Seitenteil wird zunächst
hinter die Rückwand geschoben und dann
vorne, mit Druck auf die Stahlfeder, gegen
den Korpus gedreht.
1.2.2
Nun wird das Seitenteil nach vorne hinter
die Blechkante und dann nach unten
geschoben.
Abschließend ist die Stahlfeder wieder
gerade auszurichten.
1.2.1
1.2.2
1.2.3
Wie unter 1.2.1 und
1.2.2 beschrieben wer-
den auch die 5 weiteren
Seitenteile in der richti-
gen Reihenfolge
montiert. Abschließend
werden die Etiketten
von den Seitenteilen
entfernt!
1.2.3
1.2.4
1.2.4
Die Platte G wird schräg unter den Asche-
kasten gehalten und mit einer Drehbewe-
gung hinten abgelegt. Dann wird die
Simsplatte H schräg unter den Aschekasten
gehalten und mit einer Drehbewegung vor
die Platte G gelegt. Abschließend wird die
Platte H nach vorne gegen die Metallfront
gezogen und die Platte G ausgerichtet.
1.2.5
Die Rückwand I für das Warmhaltefach
wird von vorne schräg (nach hinten ge-
kippt) in das Warmhaltefach gehalten.
Dann wird der vorstehende Teil in das
Warmhaltefach gedreht. An der Oberseite
des Fachs sind zwei Haltebleche ange-
bracht.
5
