Heta SCAN-LINE ANCONA Bedienungsanleitung Seite 4

MONTAGE DER KERAMIK
A

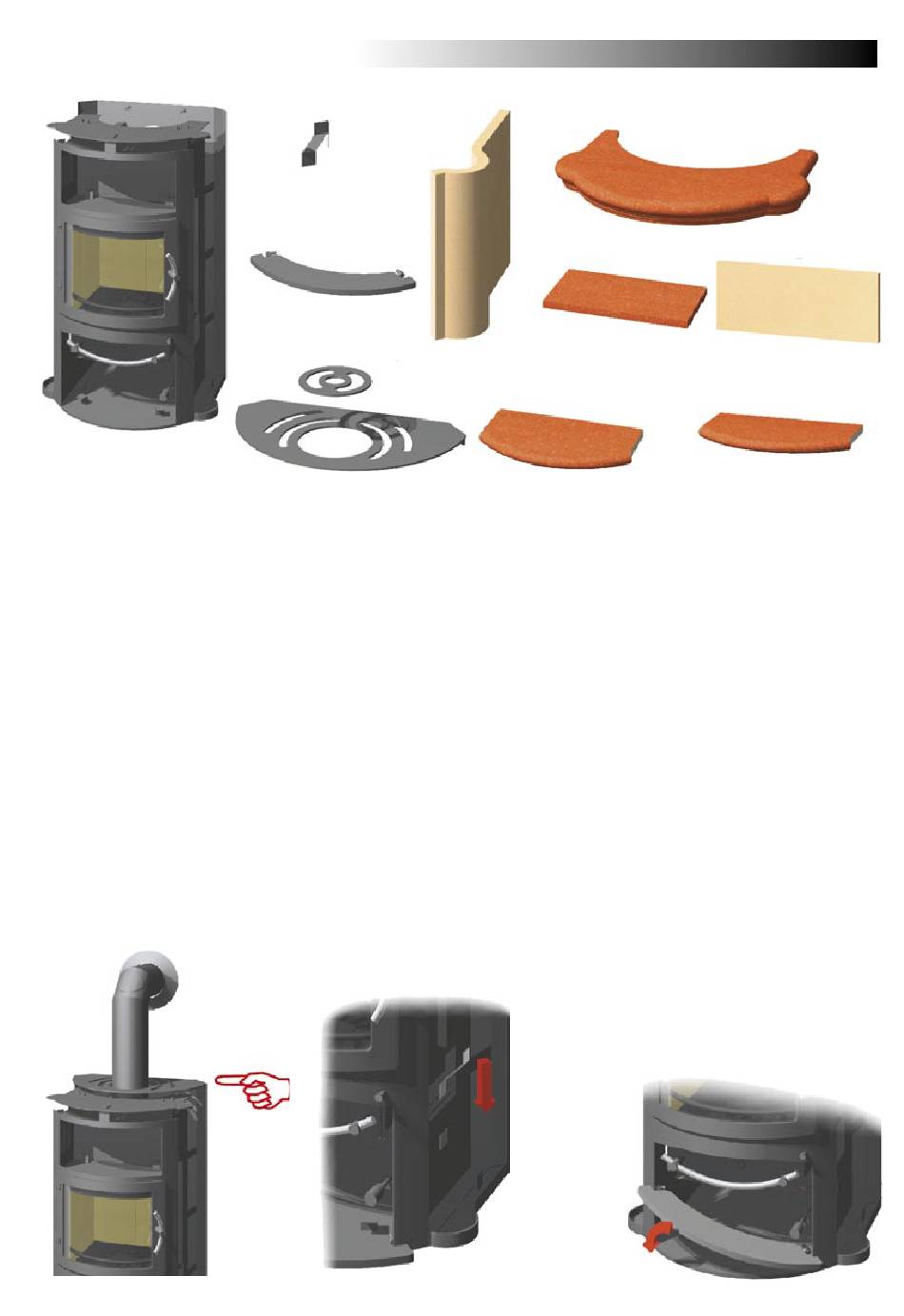

1.0 Teileübersicht:
A) 1 Metallkorpus
B) 1 Metallgitter mit Einlegeteil
C) 1 Stoßleiste mit Verschraubung
D) 6 Stahlfedern
E) 1 einteilige Keramikabdeckung
1.1 Vorbereitung:
1.1.1
Wenn der Kaminofen "Abgang oben"
angeschlossen wird, muss das Metallgit-
ter B schon vor dem Rauchrohranschluss
montiert sein.
1.1.1
4
F
D
C
B
F) 6 Seitenteile
G) 1 Platte für den Bodenbereich
H) 1 Simsplatte für den Bodenbereich
I) 1 Rückwand für das Warmhaltefach
J) 1 Simsplatte für das Warmhaltefach
1.1.2
Zunächst wird die die Stoßleiste C schräg
unter den Aschekasten gehalten. Dann
wird Leiste mit einer Drehbewegung so
abgelegt, dass die Metallfront zwischen
Leiste und Verschraubung ragt. Mit den
beiden Madenschrauben wird die Leiste
fixiert.
1.1.2
E
G
H
1.1.3
Nun werden die Stahlfedern D in
die seitlichen Laschen am Korpus
gesteckt.
1.1.3
I
J
