Novoferm NovoSpeed Basic Montageanleitung Seite 53

4.15
PT

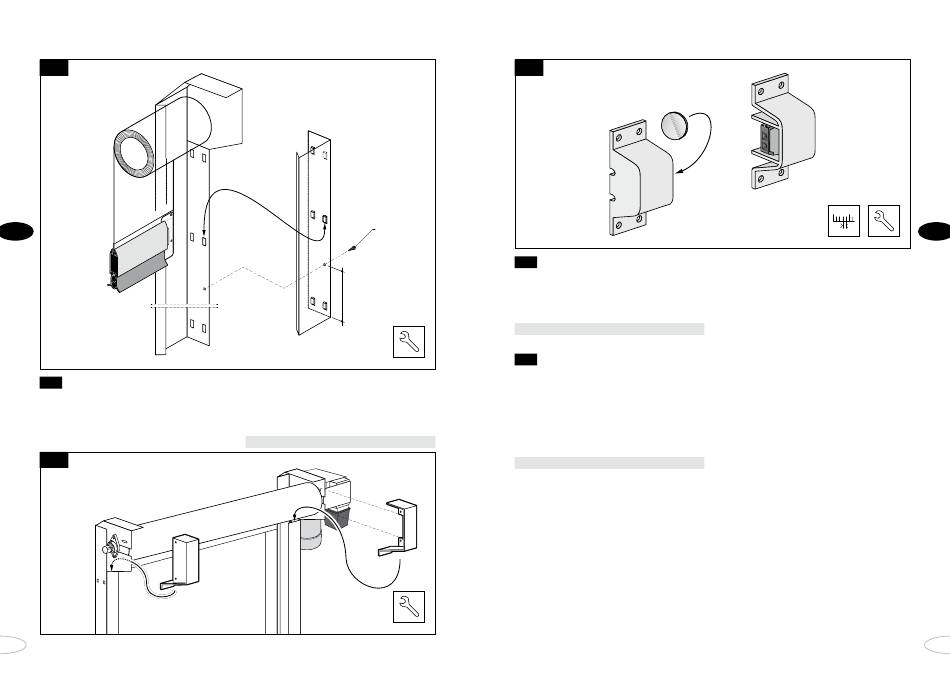

4.16 Instalação das tampas da guia da parede
1. Coloque as tampas da guia da parede nas
guias da parede e fixe-as com um parafuso
auto-enroscante 400 mm acima do piso.
4.17
102
parafuso de
bloqueio
400
2. Monte as tampas de segurança utilizando
parafusos M8.
Consultar fig. 4.17
4.18
4.19 Instalar a célula fotoeléctrica de segu
rança
1. Instale a célula fotoeléctrica de segurança
e o reflector no orifícios pré-perfurados.
Consultar figs. 4.18 e 3.1
4.20 Instalar a caixa de passagem para o dis
positivo de protecção contra acidentes
1. Fixe a caixa de passagem para o cabo
em espiral do dispositivo de protecção
contra acidentes à cobertura da guia da
parede. Os orifícios de montagem estão
pré-perfurados.
Consultar fig. 3.1
PT
103
