Novoferm NovoSpeed Basic Montageanleitung Seite 36

4.21
Montage van de beschermkap over bovenrol en /of aandrijving
1. Plaats het opnameprofiel op de consoles
en bevestig deze op het montagevlak
boven de console.
Zie fig. 4.22
2. Schuif de koker over de koker met monta-
NL
geplaat en bevestig deze compleet aan de
consoles met 2 X 2 M8 bouten (handvast
aandraaien).
3. Leg de beschermkap op het opnameprofiel
en bepaal daarna of de koker op de goede
plaats zit (zonodig de koker verschuiven
totdat de beschermkap aan ligt).

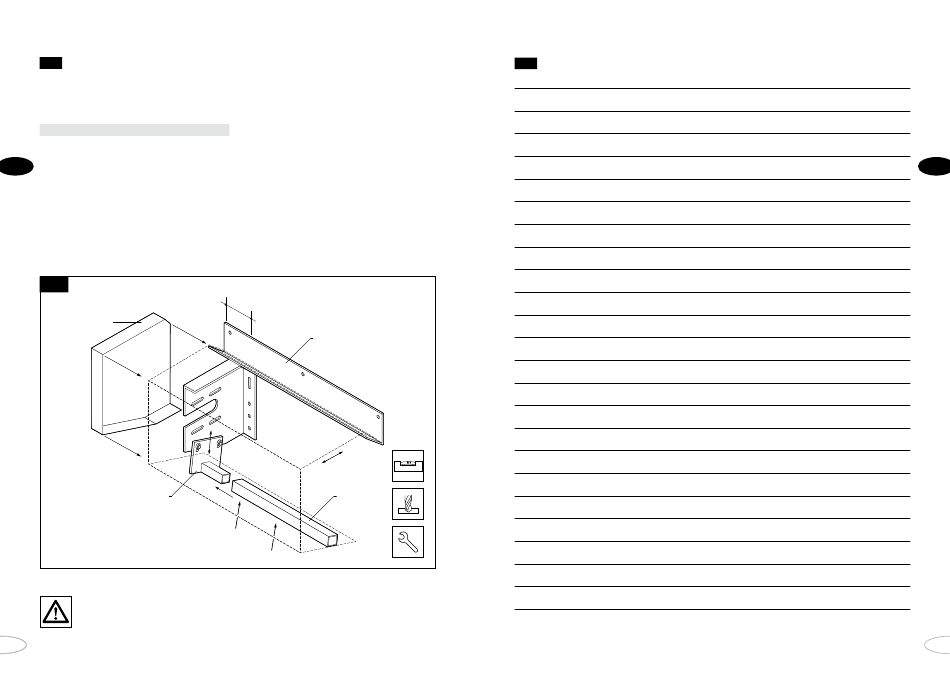

4.22
eindkap
koker met montageplaat
Het mechanische deel van de montage is hiermee gereed. Zie voor de montage van het
besturingssysteem de desbetreffende handleiding. Het besturingssysteem kan met een
magneetschakelaar of met een frequentieregelaar worden geleverd. Let op dat u de juiste
handleiding gebruikt.
68
4. Draai de M8 bouten vast.
5.
Plaats de kap over de aandrijving.
6. Schuif de eindkap aan de gedreven zijde in
de afdekkap en bevestig deze met de mee-
geleverde plaatschroeven.
7. Bevestig de kap aan de koker m.b.v. de
meegeleverde kunststof slagnagels. Boor
hiervoor gaatjes door de kap en in de
koker, en plaats daar de slagnagels in.
70
opnameprofiel
koker
slagnagels
slagnagels
4.23 Notities
NL
69
