4.21
Installation du carénage de protection sur le rouleau supérieur et/ou le moteur
1.
Placez le profil du support sur les consoles
et fixez-le sur la surface de montage située
au-dessus de la console.
Voir fig. 4.22
FR
2.
Faites coulisser les gaines par-dessus le
boîtier et fixez ces dernières complètes aux
consoles avec 2 X 2 boulons M8 (en serrant
à la main).
3.
Placez le carénage de protection sur le
profil de support , puis déterminez ensuite
si le boîtier est à la bonne place (si néces-
saire, déplacez le boîtier jusqu'à ce qu'il
touche le carénage de protection).

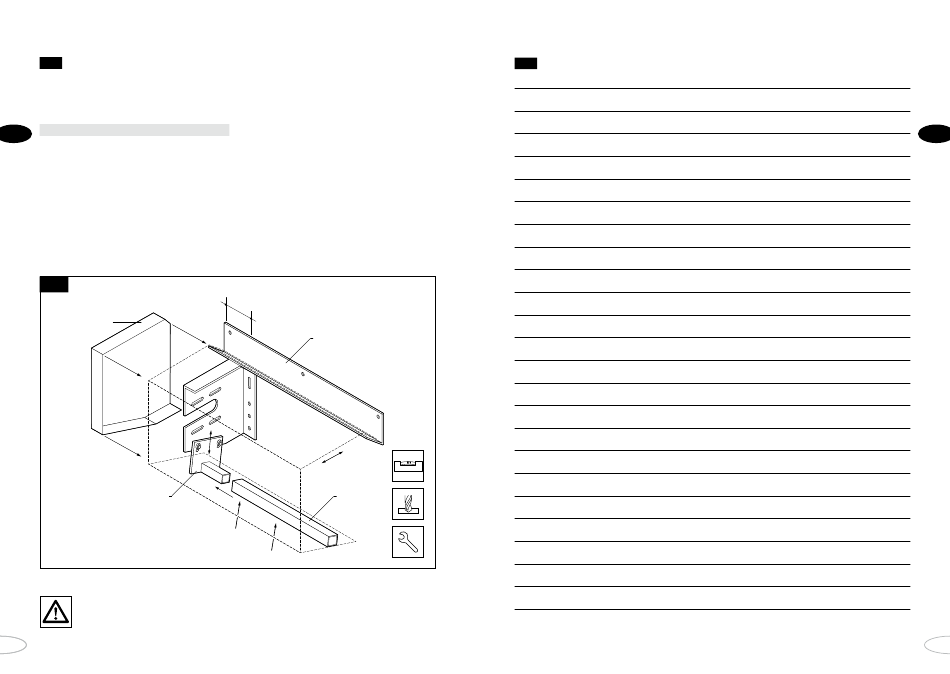

4.22
embout
gaine avec plaque
de montage
Cela met fin à la partie mécanique de l'installation. Reportez-vous au manuel ad hoc pour
installer le système de commande. Le système de commande peut être fourni avec un
commutateur magnétique ou avec un contrôleur de fréquence. Assurez-vous que vous
utilisez le bon manuel.
50
4.
Serrez les boulons M8.
5.
Placez le capot sur le moteur.
6.
Faites coulisser la console vers le côté
entraîné dans le carénage de protection et
fixez-le avec les vis taraudeuses fournies.
7.
Fixez le carénage sur la gaine en utilisant
les clous en plastique fournis. Forez des
trous à travers le carénage et le boîtier, et
insérez-y les clous.
70
Profil du support
gaine
Clous
Clous
4.23
Notes
FR
51
