4.7
rolo superior
espaçador
rolamento
de flange
PT

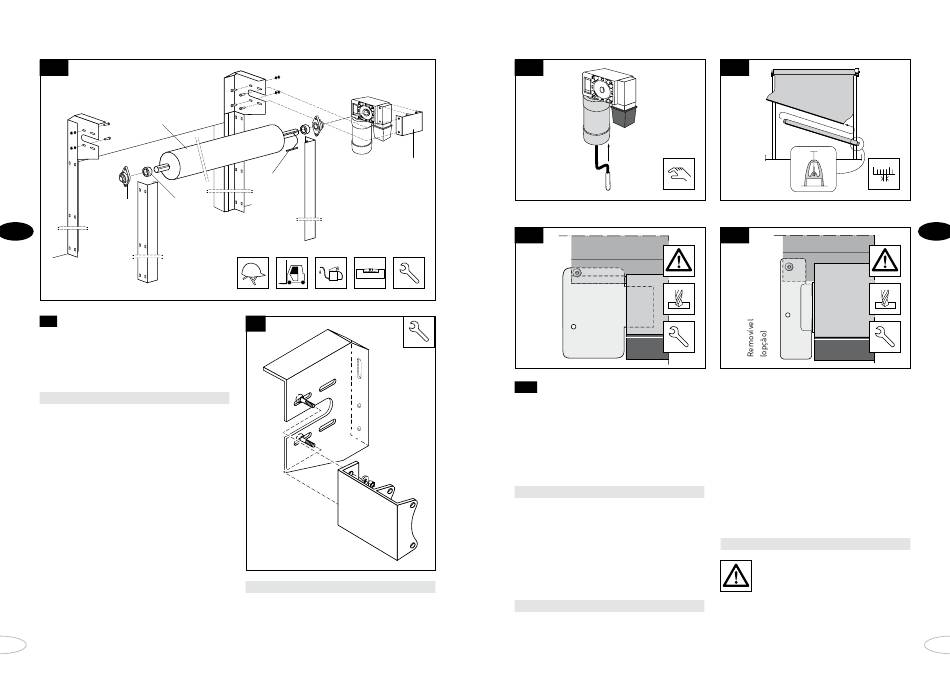

Instalação do rolo superior e do meca-
4.8
nismo de accionamento
1. Coloque o espaçador e o rolamento de
flange em ambos os lados do rolo superior
no eixo.
Consultar fig. 4.7
2. Coloque a chave na base da chave e faça
deslizar o mecanismo de accionamento
para o eixo. Adicione uma gota de óleo
para facilitar a acção de deslizar.
3. Mova o rolo superior para cima utilizando
uma empilhadora e fixe os rolamentos de
f l a n g e u t i l i z a n d o o s
franceses anteriormente posicionados
(consultar ponto 6 em 4.6). Utilize as
arruelas e as porcas de auto-fixação. Os
anéis de vedação podem ficar onde estão.
4. Verifique cuidadosamente se o rolo
superior se encontra nivelado.
5. Instale o suporte do mecanismo de accio-
namento na consola com parafusos fran-
ceses, arruelas e porcas de auto-fixação.
100
chave
4.9
p a r a f u s o s
Consultar fig. 4.9
6. Verifique se o mecanismo de accionamen-
to está pendurado na posição vertical.
4.10
suporte do
mecanismos de
accionamento
Coloque a manivela no mecanismo de
accionamento.
4.12
4.14 Instalar o feixe inferior
1. Remova a embalagem do rolo superior.
2.
Insira a manivela no mecanismo de accio-
namento, desligue o freio do motor e puxe
completamente para baixo o painel da por-
ta de modo manual.
Consultar fig. 4.10
3.
Puxe o painel da porta a partir da guia.
4. Faça deslizar o feixe inferior sobre o perfil
de suporte do painel da porta e dividida até
que o espaço lateral entre o feixe inferior e
as guias da parede seja o mesmo em
ambos os lados.
Consultar fig. 4.11
Não aperte ainda o painel da porta nem o
feixe inferior!
4.11
Verifique a altura da abertura da porta.
4.13
5. Abra e feche a porta manualmente, pelo
menos, 10 vezes, ou use os botões (no mo-
do de controlo persistente) após ter ligado
a fonte de alimentação.
6. Verifique novamente se o feixe inferior se
encontra numa posição central em relação
às guias da parede. Se necessário, fixe o
painel da porta em ambos os lados do feixe
inferior com parafusos de cabeça flangea-
da M8.
Consultar fig. 4.12/4.13
Atenção! Certifique-se de que o
painel da porta está apertado e fixado
correctamente em ambos os lados!
