4.16 Instalación de las tapas de la guía de
pared

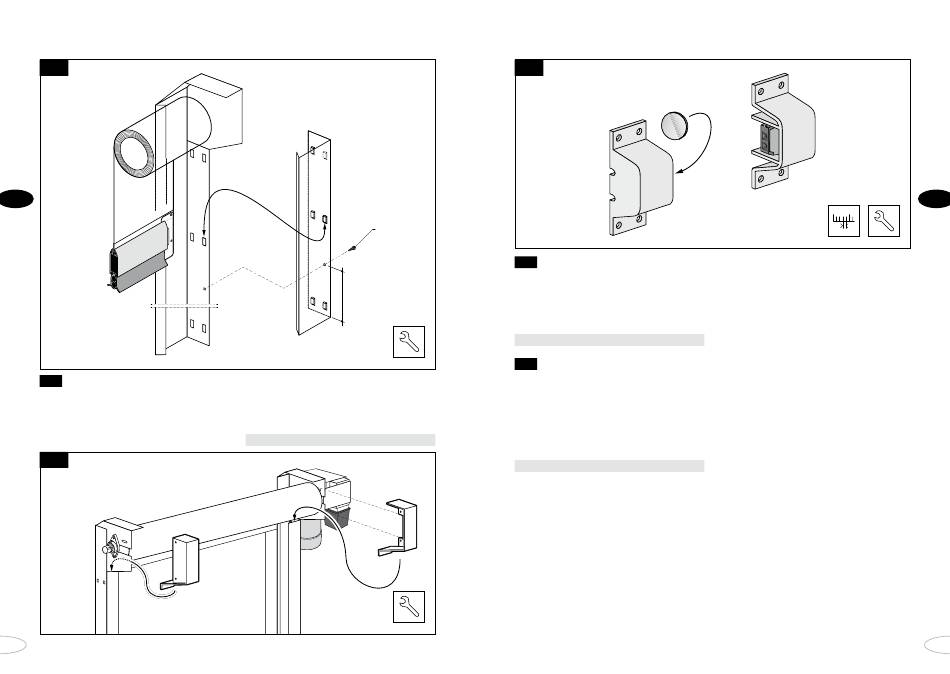

1. Enganche las tapas de la guía de pared en
las guías y fíjelas con un tornillo de rosca
cortante a 400 mm por encima del suelo.
4.17
84
tornillo
de cierre
400
2. Monte las cubiertas de seguridad con los
pernos M8.
Véase la fig. 4.17
4.18
4.19 Instalación de la célula fotoeléctrica de
seguridad
1. Instale la célula fotoeléctrica de seguridad
y el reflector en los orificios perforados
previamente.
Véase la fig. 4.18 y 3.1
4.20
Instalación de la caja de empalmes para el
dispositivo de seguridad de borde de cierre
1. Fije la caja de empalmes del cable
enrollado del dispositivo de seguridad de
borde de cierre a la cubierta de la guía
de pared. Los orificios de montaje están
perforados previamente.
Véase la fig. 3.1
