- Seite 1 Technisches Handbuch - Deutsch System Board D3034 für PRIMERGY RX100 S7 Technisches Handbuch Ausgabe August 2012...
- Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
-
Seite 3: Bevor Sie Dieses Handbuch Lesen
Die Kosten für den Ersatz austauschbarer Komponenten, die ihre Betriebslebensdauer überschritten haben, sind vom Kunden zu tragen. Beachten Sie, dass es sich bei diesen Angaben lediglich um Richtlinien handelt. Sie stellen keine Gewährleistung für den störungsfreien Betrieb innerhalb des Wartungszeitraums dar. Technisches Handbuch D3034 (RX100 S7) - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Für dieses Produkt sollten geschirmte LAN-Kabel verwendet werden. Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: – USB-Flash-Modul (UFM) – CSS (Customer Self Service) Technisches Handbuch D3034 (RX100 S7)
- Seite 6 Technisches Handbuch D3034 (RX100 S7)
-
Seite 7: Inhaltsverzeichnis
Einstellungen ......34 3.7.1 Jumper ......34 Technisches Handbuch D3034 (RX100 S7) - Seite 8 Inhalt Technisches Handbuch D3034 (RX100 S7)
-
Seite 9: Einleitung

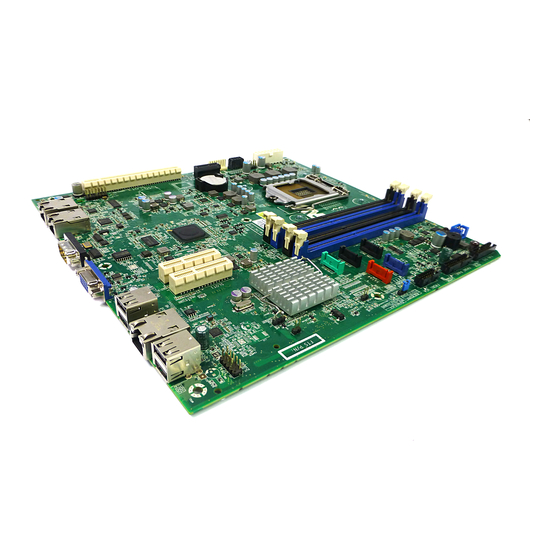

Einleitung Dieses Technische Handbuch beschreibt das System Board D3034, das mit einem Prozessor ausgerüstet ist. Zusätzliche Beschreibungen zu den Treibern (falls verfügbar) finden Sie in den Readme-Dateien auf Ihrer Festplatte oder auf den beiliegenden DVDs (siehe Installation DVD der ServerView Suite - ServerView Software Produkte). -
Seite 10: Darstellungsmittel
Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind. kennzeichnet zusätzliche Informationen, Hinweise und Tipps. Technisches Handbuch D3034 (RX100 S7) -
Seite 11: Wichtige Hinweise
CE-Konformität Das System Board erfüllt die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungs-Richtlinie". Hierfür trägt die Baugruppe die CE-Kennzeichnung (CE = Communauté Européenne). Die Konformität wurde in einer typischen Konfiguration eines PRIMERGY-Servers geprüft. Technisches Handbuch D3034 (RX100 S7) -
Seite 12: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –... - Seite 13 Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
- Seite 14 Wichtige Hinweise Technisches Handbuch D3034 (RX100 S7)
-
Seite 15: Leistungsmerkmale
RX100 S7 Modell-Linien Es gibt zwei Modell-Linien des RX100 S7 Servers: – RX100 S7 – RX100 S7p Die folgende Tabelle gibt einen Überblick über die Unterschiede: RX100 S7 RX100 S7p System Board D3034-Axx D3034-Bxx ® ® ® ® Prozessoren Intel... - Seite 16 Typenleistungsschild und auf der ID-Karte aufgedruckt ist. Für den japanischen Markt: "RX100 S7p" wird im japanischen Markt nicht als Modell-Name verwendet. Sie können die Modell-Linie über die Produktnummer identifizieren. Die Produktnummer "PYR10Pxxx" steht für RX100 S7p. Technisches Handbuch D3034 (RX100 S7)
-
Seite 17: Überblick
– 1x Stromversorgungsanschluss für Systemlüfter und ODD – 1x I C-Anschluss für SV – 4x SATA-HDD-Anschluss – 1x SATA-ODD-Anschluss – 1x Stromversorgungsanschluss 8 Pin für SAS/SATA-Backplane – 1x LED-Signaling-Anschluss für SAS/SATA-Backplane – 1x I C-Signaling-Anschluss für optionales LocalView Service Panel Technisches Handbuch D3034 (RX100 S7) - Seite 18 – Ein/Aus/Schlafmodus/Reaktivieren über Ein-/Aus-Taste – Ein- und Ausschalten über Software – Reaktivieren des Servers über RTC, externe serielle Schnittstellen, LAN, PCI-Express-Controller und iRMC S3 – Einschalten des Servers über Netzschalter, externe serielle Schnittstelle, LAN, PCI-Express-Controller und iRMC S3 Technisches Handbuch D3034 (RX100 S7)
- Seite 19 Sie in der Betriebsanleitung Ihres Servers. USB-Flash-Modul (Option) Das System Board kann werkseitig oder als Nachrüstsatz mit einem USB- Flash-Modul (UFM) ausgestattet werden. Dieses Modul kann als optionaler Speicher für Software (z. B. VMware) oder als Software-Dongle genutzt werden. Technisches Handbuch D3034 (RX100 S7)
- Seite 20 Sicherung kann im Defektfall des TPMs oder des System Boards nicht mehr auf Ihre Daten zugegriffen werden. – Bitte informieren Sie im Defektfall Ihren Service vor seinem Einsatz über die TPM-Aktivierung und halten Sie die Sicherungskopien des TPM-Inhaltes bereit. Technisches Handbuch D3034 (RX100 S7)
-
Seite 21: Arbeitsspeicher
– Speichersteckplatz 1 / Kanal A (DIMM 1A) muss zuerst bestückt werden. – In allen Kanälen muss Speichersteckplatz 1 vor Steckplatz 2 bestückt werden. – Installieren Sie Speichermodule innerhalb eines Kanals in absteigender Anordnung der Kapazität: höhere Kapazität in Steckplatz 1, niedrigere Kapazität in Steckplatz 2. Technisches Handbuch D3034 (RX100 S7) -
Seite 22: Typen Der Speichermodule
Performance erreicht werden. Deshalb müssen beide Kanäle mit derselben Speicherkapazität belegt werden. Die DRAM-Gerätetechnologie (1Gbit/2Gbit) kann je nach Kanal unterschiedlich sein. – Wenn die Speicherkapazität der beiden Kanäle unterschiedlich ist, läuft das System Board im asymmetrischen Zweikanalmodus. Technisches Handbuch D3034 (RX100 S7) - Seite 23 – Unabhängig vom jeweiligen Modus arbeiten alle DIMMs mit der höchsten für die SPD-Daten der DIMMs zulässigen gemeinsamen Frequenz und der maximalen Geschwindigkeit der ausgewählten Konfiguration. – Der Einzelkanalmodus wird verwendet, wenn ein Speichermodul in DIMM 1A bestückt ist. Technisches Handbuch D3034 (RX100 S7)
-
Seite 24: Pci-Steckplätze
Bild 3: PCI-Steckplätze für Riser-Karten Steckplatz PCI-Bus Länge Steckpl. 1 PCI-Express x4 Nur für Modular-RAID (mech. x8) Steckpl. 2 PCI-Express x1 Low-Profile-Steckplatz, maximale Länge (mech. x4) 170mm Steckpl. 3 PCI-Express x16 Low-Profile-Steckplatz, maximale Länge 170mm Technisches Handbuch D3034 (RX100 S7) - Seite 25 Gerät iRMC S3 Grafik PCI-INTA Intel 82574L PCI-INTA Intel 82579LM PCI-INTA Steckpl. 3 PCIe x16 PCI_INTA, PCI_INTB, PCI_INTC, PCI_INTD Steckpl. 2 PCIe x1 PCI_INTA, PCI_INTB, PCI_INTC, PCI_INTD Steckpl. 1 PCIe x4 PCI_INTA, PCI_INTB, PCI_INTC, PCI_INTD Technisches Handbuch D3034 (RX100 S7)
-
Seite 26: Bildschirmauflösung
640x480 32 Bit 800x600 32 Bit 1024x768 32 Bit 1152x864 16 Bit 1280x1024 24 Bit 1600x1200 16 Bit Wenn Sie einen anderen Grafik-Controller verwenden, finden Sie die unterstützten Bildschirmauflösungen in der Dokumentation zum Grafik- Controller. Technisches Handbuch D3034 (RX100 S7) -
Seite 27: Temperatur- Und Systemüberwachung
ServerView Operations Manager aufgerufen werden. PRIMERGY Lokale Diagnose LEDs (LDL) Eine optische Signalisierung durch LEDs auf dem System Board ermöglicht die Identifikation defekter Module und Komponenten (CSS-Funktionalität) sowie Informationen über die PDA (Prefailure Detection and Analysis) zu erhalten. Technisches Handbuch D3034 (RX100 S7) -
Seite 28: Anschlüsse Und Anzeigen
DIMM2A Slot2 DIMM1A Riser card (x1) Riser card (x4) DIMM2B Slot1 DIMM1B USB1/2 FAN2 Standard Indicate Reset (PIN1), GND (PIN2) USB3/4 FRONT VGA FRONT PANEL FAN SYS Bild 4: Interne Anschlüsse des System Boards D3034 Technisches Handbuch D3034 (RX100 S7) - Seite 29 FAN SYS Stromversorgungsanschluss für Systemlüfter und Reset, GND Reset-Anschluss (optional) FRONT PANEL Bedienfeld-Anschluss SATA 3 SATA-HDD-Anschluss FRONT VGA Anschluss für optionales Front-VGA-Modul SATA 1 SATA-HDD-Anschluss SATA 4 SATA-HDD-Anschluss SATA 2 SATA-HDD-Anschluss Anschluss für optionales USB-Flash-Modul (UFM) Technisches Handbuch D3034 (RX100 S7)
-
Seite 30: Beschreibung
Die LEDs A, B und C sind von außen an der Geräterückseite sichtbar. Alle anderen LEDs sind nur sichtbar, wenn das Gehäuse geöffnet ist. Wenn der Server abgeschaltet ist (alle Netzstecker müssen gezogen sein), kann die defekte Komponente durch Drücken der Indicate-CSS-Taste angezeigt werden. Technisches Handbuch D3034 (RX100 S7) -
Seite 31: Bedeutung
CPU-Fehler F - Systemlüfter aus Lüfter läuft orange an Lüfterausfall G - PCI- PCI-Baugruppe okay Baugruppe orange an PCI-Baugruppenfehler (PCI-Baugruppe auf Riser-Karte installiert) H - iRMC iRMC S3 inaktiv grün blinkend iRMC S3 okay Technisches Handbuch D3034 (RX100 S7) -
Seite 32: Anschlussfeld
82579LM (Standard-LAN) bestückt. Die LAN-Controller unterstützen die Übertragungsgeschwindigkeiten 10 Mbit/s, 100 Mbit/s und 1 Gbit/s. Der Shared-LAN-Controller unterstützt ferner die WOL-Funktionalität durch Magic Packet™. Außerdem ist es möglich, ein System ohne eigenes Boot- Festplattenlaufwerk über LAN hochzufahren. Technisches Handbuch D3034 (RX100 S7) -
Seite 33: Led-Anzeige
Leuchtet grün bei einer LAN-Transferrate von 100 Mbit/s. Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. LAN-Verbindung/ Leuchtet grün, wenn eine LAN-Verbindung Transfer vorhanden ist. Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet. Technisches Handbuch D3034 (RX100 S7) -
Seite 34: Einstellungen
FRONT VGA FRONT PANEL FAN SYS Default: Bild 8: Jumper Jumper Print Einstellung PASSWORD SKIP offen: normaler Betrieb (Standard) kurz: Passwort wird gelöscht und es gelten die Standard BIOS-Einstellungen BIOS RECOVER 1-2 normaler Betrieb (Standard) 2-3 Wiederherstellungsmodus Technisches Handbuch D3034 (RX100 S7)
