Anschlussfeld

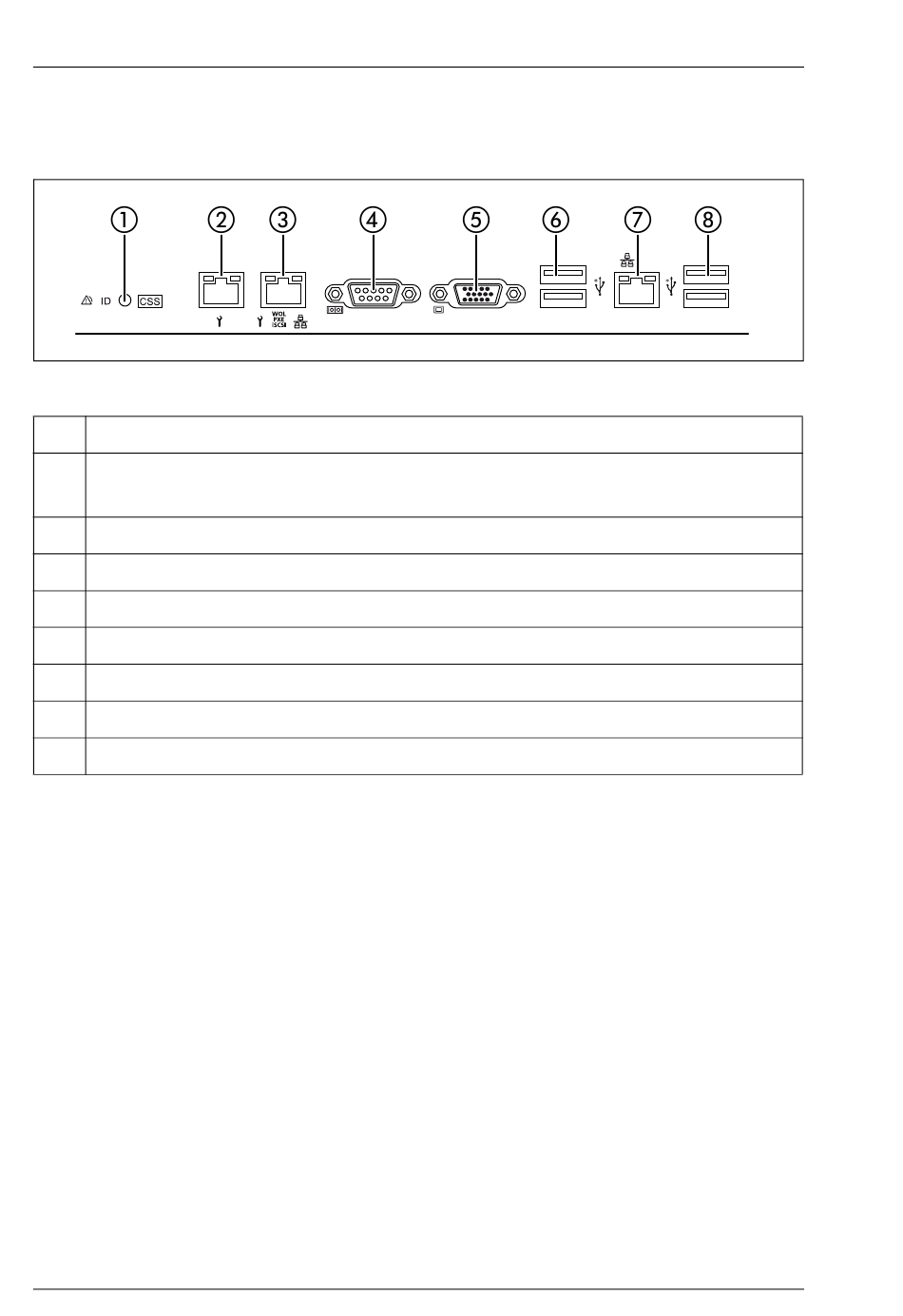

Bild 6: Anschlussfeld
Nr. Beschreibung
1
Global-Error-Anzeige (orange), CSS-Anzeige (gelb), ID-Anzeige (blau);
(Beschreibung siehe Abschnitt zuvor)
2
Management-LAN-Anschluss (für iRMC S3 Servermanagement)
3
Shared-LAN-Anschluss (für WOL/PXE/iSCSI-Funktion)
4
Serielle Schnittstelle COM1
5
Bildschirmanschluss (VGA)
6
2x USB-Anschlüsse
7
Standard-LAN-Anschluss
8
2x USB-Anschlüsse
Die serielle Schnittstelle COM1 kann als Standardschnittstelle oder zur
Kommunikation mit dem iRMC S3 verwendet werden.
LAN-Anschlüsse
Das System Board ist mit einem Gigabit-Ethernet-Controller vom Typ Intel
82574L (Shared-LAN) und einem Gigabit-Ethernet-Controller vom Typ
82579LM (Standard-LAN) bestückt. Die LAN-Controller unterstützen die
Übertragungsgeschwindigkeiten 10 Mbit/s, 100 Mbit/s und 1 Gbit/s.
Der Shared-LAN-Controller unterstützt ferner die WOL-Funktionalität durch
Magic Packet™. Außerdem ist es möglich, ein System ohne eigenes Boot-
Festplattenlaufwerk über LAN hochzufahren.
32
Technisches Handbuch
D3034 (RX100 S7)
