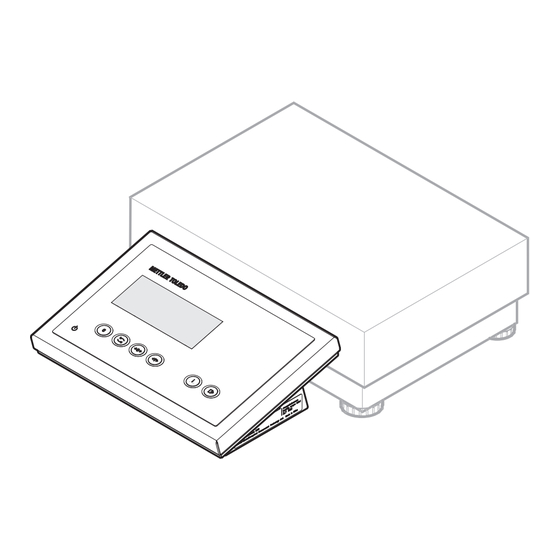

Quick Guide ICS4_6x-series Explosion-protected weighing solutions
English
Kurzanleitung ICS4_6x-Serie Explosionsgeschützte Wägelösungen
Deutsch
Français
Guide rapide Série ICS4_6x Solutions de pesage protégée contre les
explosions
Guía rápida Series ICS4_6x Soluciones de pesada a prueba de ex-
Español
plosión
Guida rapida Serie ICS4_6x Soluzioni di pesata con protezione anti-
Italiano
deflagrante
Nederlands
Snelgids ICS4_6x-serie Explosieveilige weegoplossingen
Português
Guia rápido Série ICS4_6x Sistemas de pesagem protegida contra
explosão
ICS466x
ICS466x
ICS426x
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Mettler Toledo ICS466 serie
Inhaltszusammenfassung für Mettler Toledo ICS466 serie
- Seite 1 ICS4_6x-series Quick Guide ICS4_6x-series Explosion-protected weighing solutions English Kurzanleitung ICS4_6x-Serie Explosionsgeschützte Wägelösungen Deutsch Français Guide rapide Série ICS4_6x Solutions de pesage protégée contre les explosions Guía rápida Series ICS4_6x Soluciones de pesada a prueba de ex- Español plosión Guida rapida Serie ICS4_6x Soluzioni di pesata con protezione anti- Italiano deflagrante Nederlands...
- Seite 21 Herzlichen Glückwunsch zu Ihrer Wahl der Qualität und Präzision von METTLER TOLEDO. Der ordnungs- gemäße Gebrauch Ihres neuen Geräts gemäß dieses Handbuchs sowie die regelmäßige Kalibrierung und Wartung durch unser im Werk geschultes Serviceteam gewährleisten den zuverlässigen und genauen Betrieb und schützen somit Ihre Investition. Setzen Sie sich mit uns in Verbindung, wenn Sie an einem Ser- vice-Vertrag interessiert sind, der genau auf Ihre Anforderungen und Ihr Budget zugeschnitten ist.
- Seite 22 ICS4_6x-Serie...
- Seite 23 Inhaltsverzeichnis Sicherheitshinweise Vorgesehene Nutzung....................Missbräuchliche Verwendung ..................Sicherheitshinweise für den Betrieb in explosionsgefährdeten Bereichen ......Einführung Wägeterminals der ICS4_6x-Serie.................. Zu diesem Dokument ....................Weitere Dokumente ...................... Installation Installation, Konfiguration, Service und Reparatur ............Nivellieren........................Betrieb Anzeige ........................Tastatur ........................Ein-/Ausschalten......................Nullstellen........................
- Seite 24 Inhaltsverzeichnis ICS4_6x-Serie...
-
Seite 25: Sicherheitshinweise
1.1 Vorgesehene Nutzung Wägeterminals der ICS4_6x-Serie sind Teil eines modularen, explosionsgeschützten Wägesystems, beste- hend aus einem METTLER TOLEDO Wägeterminal als Anzeige und mindestens einer Wägebrücke. Wägeterminals der ICS4_6x-Serie sind zugelassen für den Betrieb in explosionsgefährdeten Bereichen der Kategorie 2 / Division 1. -
Seite 26: Einführung
2 Einführung 2.1 Wägeterminals der ICS4_6x-Serie In dieser Kurzanleitung wird der Schwerpunkt auf die folgenden Wägeterminals gelegt: Numeri- Belegbare Umgebung Komplettwaage sche Tasta- Funktions- tasten ICS426x – – Kategorie 2 / mit PBK9-/PFK-9-Serie Division 1 mit Option Kategorie 2 / Division 1 ICS466x optional, z. -
Seite 27: Installation
VORSICHT Gefahr von Personenschäden, Sachschäden, fehlerhaftem Betrieb oder Verfall der Garantie Ausschließlich Original-Zubehörteile und -Kabelbaugruppen von METTLER TOLEDO mit diesem Produkt verwenden. Die Verwendung nicht zugelassener oder gefälschter Zubehörteile oder Kabelbaugruppen kann zum Erlöschen der Garantie führen und unsach- gemäßen oder fehlerhaften Betrieb oder Sachbeschädigung (einschließlich der Einheit) und Personenverletzungen zur Folge haben. -
Seite 28: Betrieb
4 Betrieb 4.1 Anzeige 4.1.1 Standardlayout Zeile für Metrologiedaten Gewichtswert Schraubenschlüsselsymbol: Servicearbeiten erforderlich Netto/Brutto Einheit Belegbare Funktionstasten (Werkseinstellung, Seite 1, nur ICS466x) Zusatzdaten-Zeile: Der Inhalt wird im Menü definiert, siehe die Bedienungsanleitung. Symbol- und Info-Zeile Metrologiedaten-Zeile Die Metrologiedaten werden in der Wägebrücke gespeichert. Das Wägeterminal dient nur als Anzeigegerät. -
Seite 29: Symbol- Und Info-Zeile
4.1.2 Gewichtswert Der Gewichtswert kann mit folgenden Symbolen markiert sein: Symbol Information Berechneter Gewichtswert Vorzeichen für negative Gewichtswerte Stillstandskontrolle für unstabile Gewichtswerte Nicht geeichte letzte Ziffer, falls e > d 4.1.3 Symbol- und Info-Zeile In der Symbol- und Info-Zeile können folgende Informationen angezeigt werden. Für weitere Symbole siehe die Bedienungsanleitung. -
Seite 30: Tastatur
4.2 Tastatur 4.2.1 Funktionstasten Taste Name Taste Name Strom Tara Löschen Info Umschalten Transfer Null 4.2.2 Belegbare Hauptfunktionstasten (nur ICS466x) Um Ihre speziellen Applikationsanforderungen zu erfüllen, bieten die Wägeterminals ICS466x belegbare Funktionstasten, die im Menü konfiguriert werden können. Für weitere belegbare Funktionstasten siehe die Bedienungsanleitung. -
Seite 31: Ein-/Ausschalten
4.3 Ein-/Ausschalten Einschalten Ausschalten drücken und halten, bis AUS angezeigt wird. 4.4 Nullstellen Nullstellen korrigiert den Einfluss leichter Ver- schmutzungen auf der Lastplatte bzw. kleine Abweichungen vom Nullpunkt. 4.5 Direktes Wiegen ICS4_6x-Serie Betrieb... -
Seite 32: Tarieren
4.6 Tarieren Beim Tarieren der Waage wird das Symbol NET angezeigt. Wenn das Taragewicht gelöscht wird, zeigt die Waage das Bruttogewicht an. 4.7 Daten drucken oder übertragen Der Drucker oder Computer muss im sicheren • Bereich aufgestellt sein. Die Daten müssen über den Schnittstellenwand- •... -
Seite 33: Zählen (Nur Ics466X)
4.9 Zählen (nur ICS466x) Die auf der belegbaren Funktionstaste angezeigte 0.123 Anzahl an Referenzteilen verwenden, in diesem Bei- spiel: 10 Stücke. Zwischen der Anzeige der Anzahl an Teilen und der 2.890 Anzeige des Gewichts umschalten. Zählen löschen Taste C zum Löschen der Zählparameter drücken. Das Gewicht wird angezeigt. -
Seite 34: Plus/Minus-Kontrollwägen (Nur Ics466X)
4.10 Plus/Minus-Kontrollwägen (nur ICS466x) Zielwerte einstellen Für weitere Toleranztypen siehe die Bedienungsan- leitung. Sie können das Zielgewicht entweder wiegen oder es numerisch eingeben. Anzeige für Plus/Minus-Kontrollwägen Gewicht innerhalb der Toleranzen Gewicht über den Toleranzen Gewicht unter den Toleranzen Plus/Minus-Kontrollwägen verlassen Plus/Minus-Kontrollwägen verlassen, aber Zielwerte beibehalten. -
Seite 35: Aufsummieren (Nur Ics466X)
4.11 Aufsummieren (nur ICS466x) Die belegbaren Funktionstasten für das Aufsummie- 0.000 Σ ren werden angezeigt. 1.105 Erster Artikel aufsummiert. 1.105 Waage entlasten und den zweiten Artikel auflegen. 1.185 Zweiter Artikel aufsummiert. 2.190 5 Artikel aufsummiert und den letzten Artikel ent- fernt. -
Seite 36: Wartung
5 Wartung Die Wartung des Wägeterminals beschränkt sich auf die regelmäßige Reinigung. 5.1 Reinigung WARNUNG Explosionsgefahr 1 Die Anweisungen des Betreibers sind strikt zu befolgen. 2 Bei der Bedienung im explosionsgefährdeten Bereich geeignete Arbeitskleidung tragen, um elektrostatische Aufladung zu verhindern. Hinweise zur Reinigung Die Tastatur mit einem sauberen feuchten Lappen vorsichtig reinigen. -
Seite 37: Technische Daten
6 Technische Daten Wägeterminals ICS426x ICS466x Gehäuse Edelstahl Anzeige Monochrome LCD-Grafikanzeige Monochrome LCD-Grafikanzeige Hinterleuchtung Farbige Hinterleuchtung Tastatur Berührungsempfindliche Membrantastatur (PET), kratzfeste Beschriftung Nettogewicht 2,8 kg / 6,1 lb Schutzgrad IP65 Netzanschluss über APS768x Umgebungs- Verwendung Nur zur Verwendung im Innenbereich bedingungen Temperatur- –10 °C ... - Seite 38 Analoge Waagenschnittstelle (nur ICS466x) Impedanz 80 ... 3.000 Ohm Ansteuerung 3,3 V Empfindlichkeit bis zu 3 mV/V Max. Auflösung 10.000 e (OIML) 300.000 d (nicht eichfähig) Min. Eichintervall 0,26 µV/e Maßzeichnung ICS4_6x-Serie Technische Daten ICS4_6x-Serie...
