Aviso: Abrir la válvula de carga antes de poner a prueba

Principios de funcionamiento

Caudalímetro
El caudalímetro comprende una turbina axial montada en un bloque de aluminio. El caudal de
aceite hace girar la turbina y su velocidad es proporcional a la velocidad del aceite. Las
revoluciones de la turbina se miden mediante un captador magnético que produce un impulso
a cada paso de la paleta de la turbina a un circuito electrónico. El circuito electrónico tiene un
microprocesador interno; la señal se amplifica y se lineariza a fin de maximizar la precisión. La
lectura es un amperímetro que está calibrado en l/m.
Manómetro
El manómetro está compuesto por un tubo espiral tipo Bourdon y la caja del manómetro está
llena de glicerina a fin de evitar una sensibilización demasiado grande a las variaciones de
presión instantáneas. El manómetro está conectado al bloque de la turbina mediante un tubo
capilar de diámetro interno fino. El manómetro del tester bidireccional tiene una válvula de
doble efecto que automáticamente lee la presión más alta en ambas direcciones. El bloque
incluye un orificio para acoplar un manómetro de baja presión.
Temperatura
El transductor de temperatura del termistor está en contacto directo con el caudal de aceite y
la lectura se realiza en la escala del tester calibrada de 0 - 120° C.
Válvula de carga bidireccional
La válvula de inversión de carga permite la desconexión positiva y el control de la presión en
ambas direcciones. La válvula de carga tiene dos discos de seguridad fácilmente
reemplazables situados en el conjunto de la válvula, que protegen los componentes internos
del tester y de la máquina en ambas direcciones del caudal.

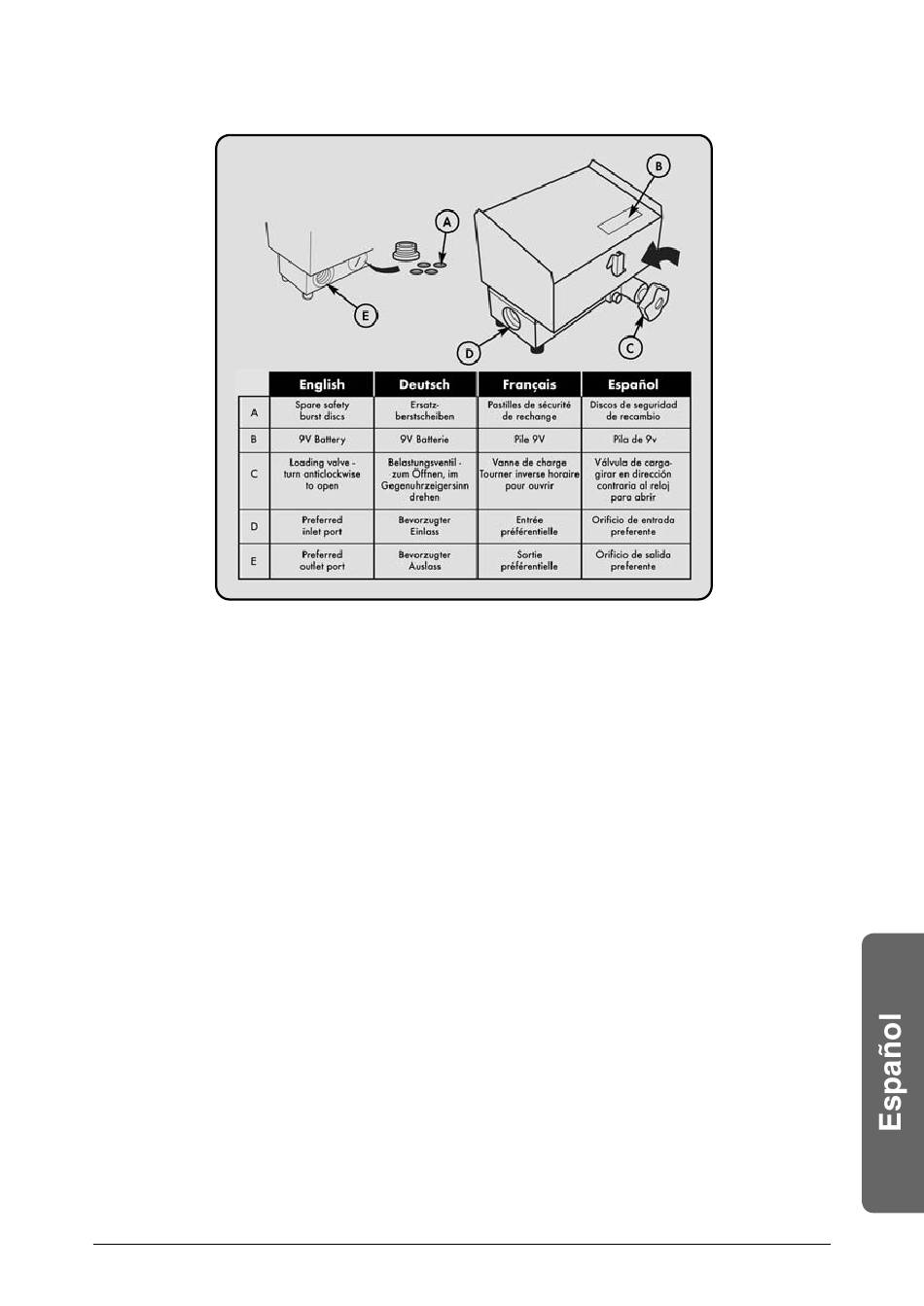

Discos de seguridad de repuesto
Cuatro discos de seguridad se suministran en un compartimiento roscado situado en la parte
de atrás del cuerpo del caudalímetro (véase la ilustración arriba).
