ATTENTION: Ouvrez la vanne de charge avant de tester

Principes de fonctionnement

Débitmètre
Le débitmètre comprend une turbine axiale montée dans un bloc aluminium. Le débit fait
tourner la turbine et la vitesse de celle ci est proportionnelle à la vélocité de l'huile. La rotation
de la turbine est mesurée à l'aide d'un capteur magnétique qui produit une impulsion à chaque
passage d'une ailette. Le circuit électronique possède un microprocesseur; le signal est
amplifié et linéarisé pour optimiser la précision. L'affichage est un ampèremètre qui est
étalonné en l/min.
Manomètre
Le manomètre est composé du tube en spirale type Bourdon et le boîtier du manomètre est
rempli de glycérine pour éviter une trop grande sensibilité aux variations de pression
instantanées qui rendent la lecture difficile. L'ensemble testeur bidirectionnel et manomètre
possède un clapet sélecteur qui permet de toujours obtenir l'affichage de la pression la plus
haute dans les deux sens de direction du débit. Un orifice, bouché, est prévu sur le bloc, pour
le branchement d'un manomètre basse pression.
Température
Le capteur de température est en contact direct avec l'huile et la lecture se fait sur l'affichage
débit qui est étalonné pour l'échelle 0 - 120°C.
Vanne de mise en charge
la vanne de mise en charge bidirectionnelle permet la réduction du passage et ainsi un contrôle
de la pression dans les deux directions du débit. La vanne comprend deux pastilles de sécurité
facilement remplaçables qui protègent le testeur et la machine contre les surpressions dans les
deux sens de débit.

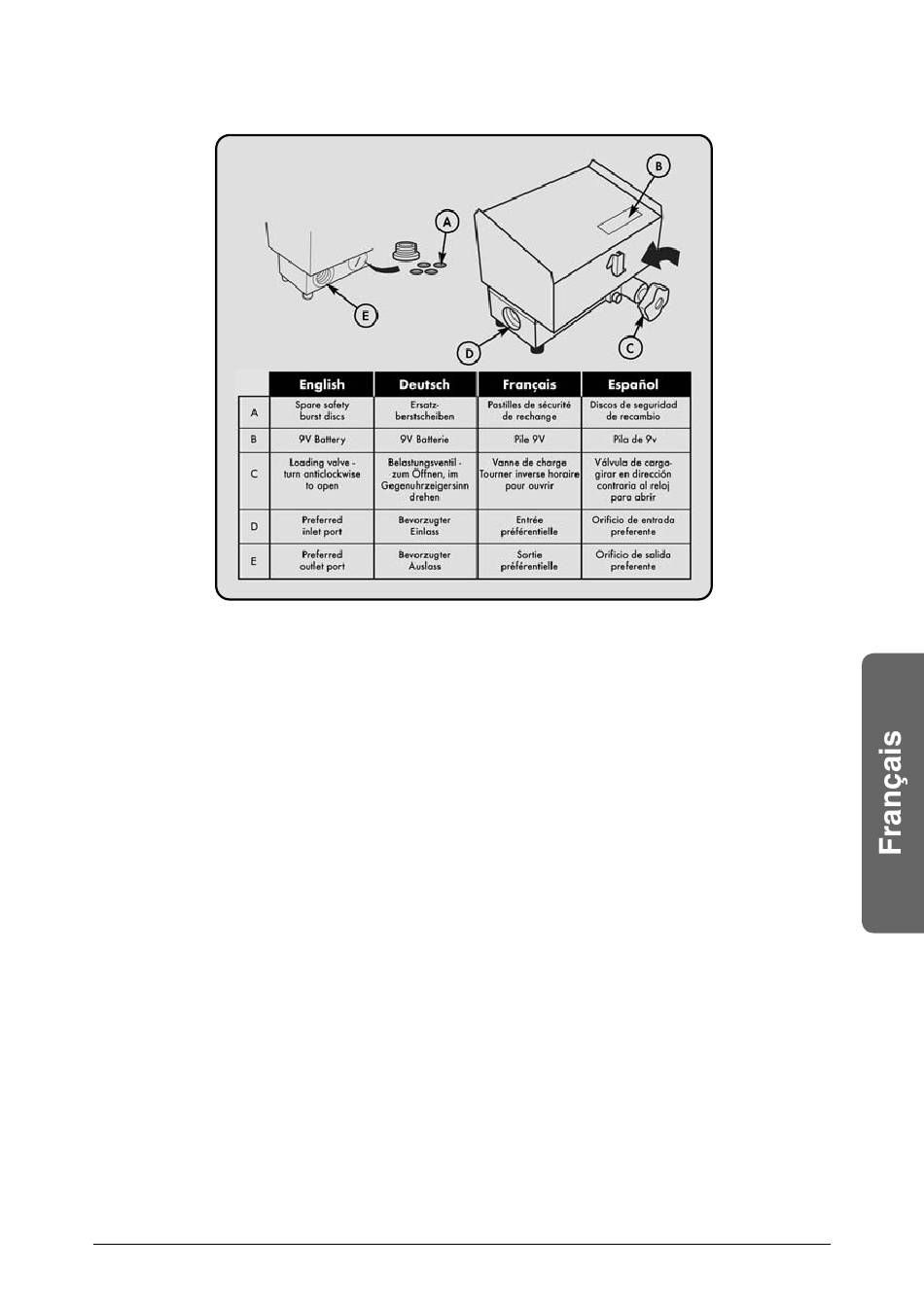

Pastilles de sécurité de rechange
Quatres pastilles de sécurité de rechanges sont fournies dans un logement vissé à l'arrière du
bloc débitmètre (voir l'illustration ci-dessus).
