Linke Seite; Rechte Seite - Lewens Ancona Montageanleitung

13
•

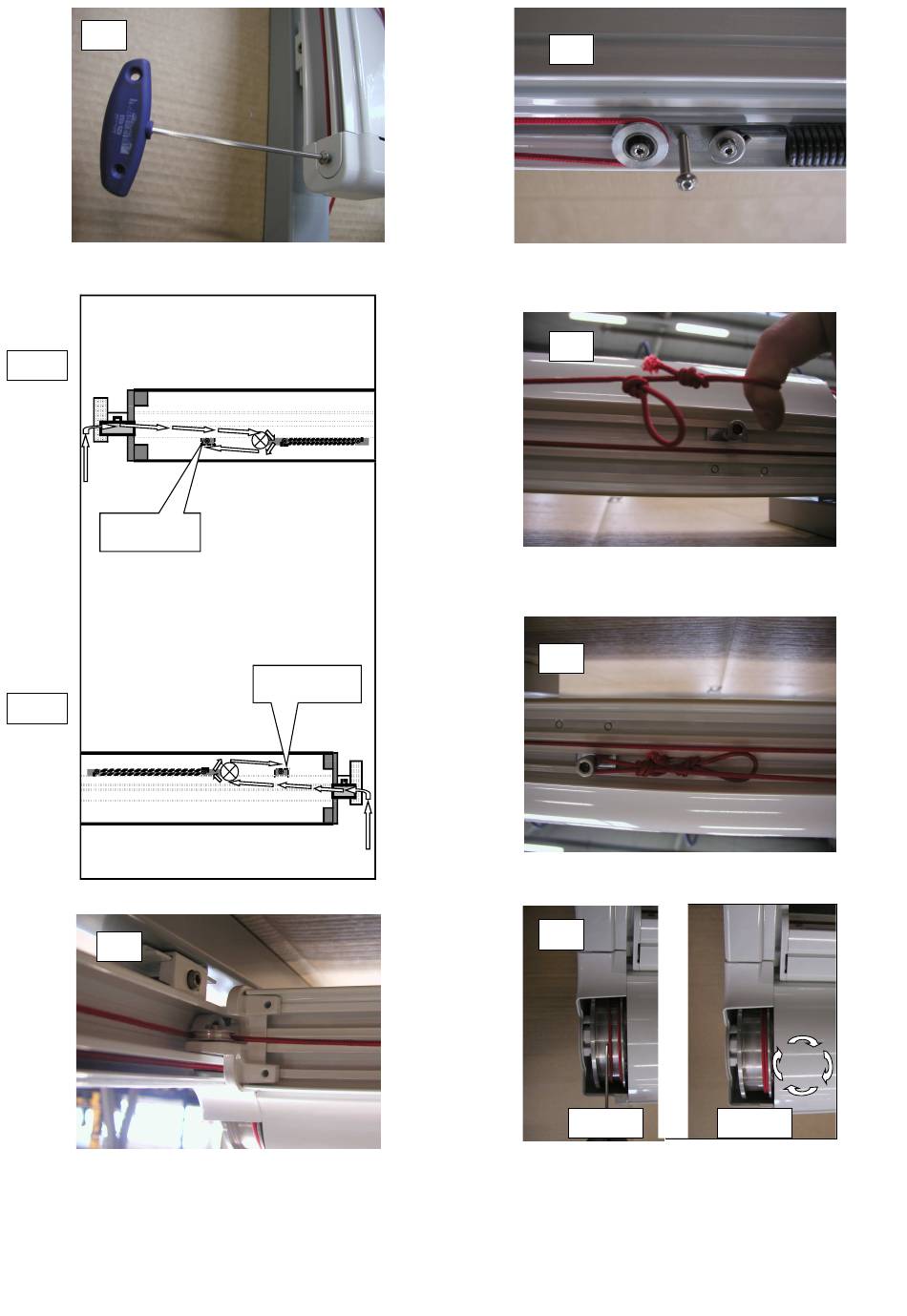

montieren Sie die Abdeckung der Umlenkung
nach dem Einlegen des Zugbandes sofort
Bandverlauf im Ausfallprofil
3
Abb.
Zugbandschlaufe
einhängen
Bandverlauf im Ausfallprofil
4
Abb.
14
•
legen Sie das Zugband hinter die Umlenkrolle des
Laufwagens
linke
Seite
rechte
Seite
Zugbandschlaufe
einhängen
15
•
Zugband wird an der linken Feder von oben um
das Rad gelegt (Abb.3) und auf der rechten Rad-
Feder von unten (Abb.4)
16
•
Ziehen Sie das Band mit der Schlaufe bis zur
Einhängeschraube vor
17
•
Zugschlaufe ins Ausfallprofil einlegen
18
falsch
•
Prüfen Sie den Bandverlauf auf der Bandscheibe
•
Das Zugband muss sich auf der Innenseite der
Bandscheibe befinden, ggf. unter Zuhilfenahme
eines Schraubendrehers nach „INNEN" drücken
richtig
4
