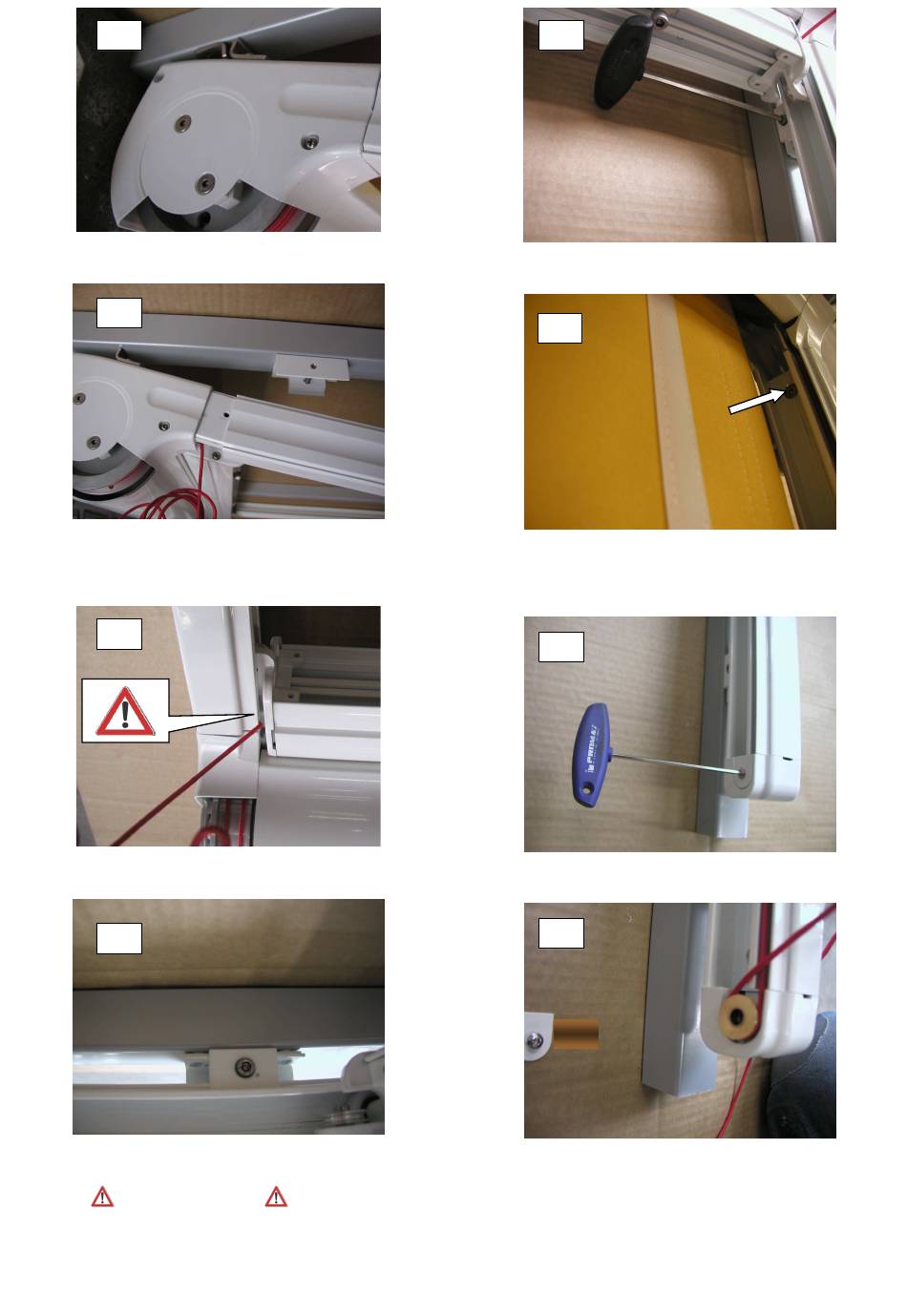

5
Gehäuseprofil der Unterdachbeschattung in die
Montagehaken einhängen
6
beide Führungsschienen am Gehäuseprofil
aufsetzen
das Zugband muss sich während der Montage auf
der Laufwagenseite befinden
7
achten Sie bei der Montage der Schienen auf das
Zugband
8
beide Führungsschienen gleichzeitig nach oben
schwenken und in die vormontierten
Schienehalter einrasten
Vorsicht Absturzgefahr
9
ziehen Sie alle Halter der Führungsschienen mit
einem Innensechskantschüssel Gr.5 gleichmäßig
fest
10
fahren Sie das Ausfallprofil ca. 40cm aus und
montieren
Innensechskantschrauben Gr.5 auf der Innenseite
jeder Schiene (Gehäuseseite)
11
Deckblech der Umlenkrolle demontieren
12
Legen Sie das Zugband um die Rolle der
Umlenkung
Halten Sie das Band bei der Montage dauerhaft
leicht unter Spannung
die
mitgelieferte
3
