Seite 44

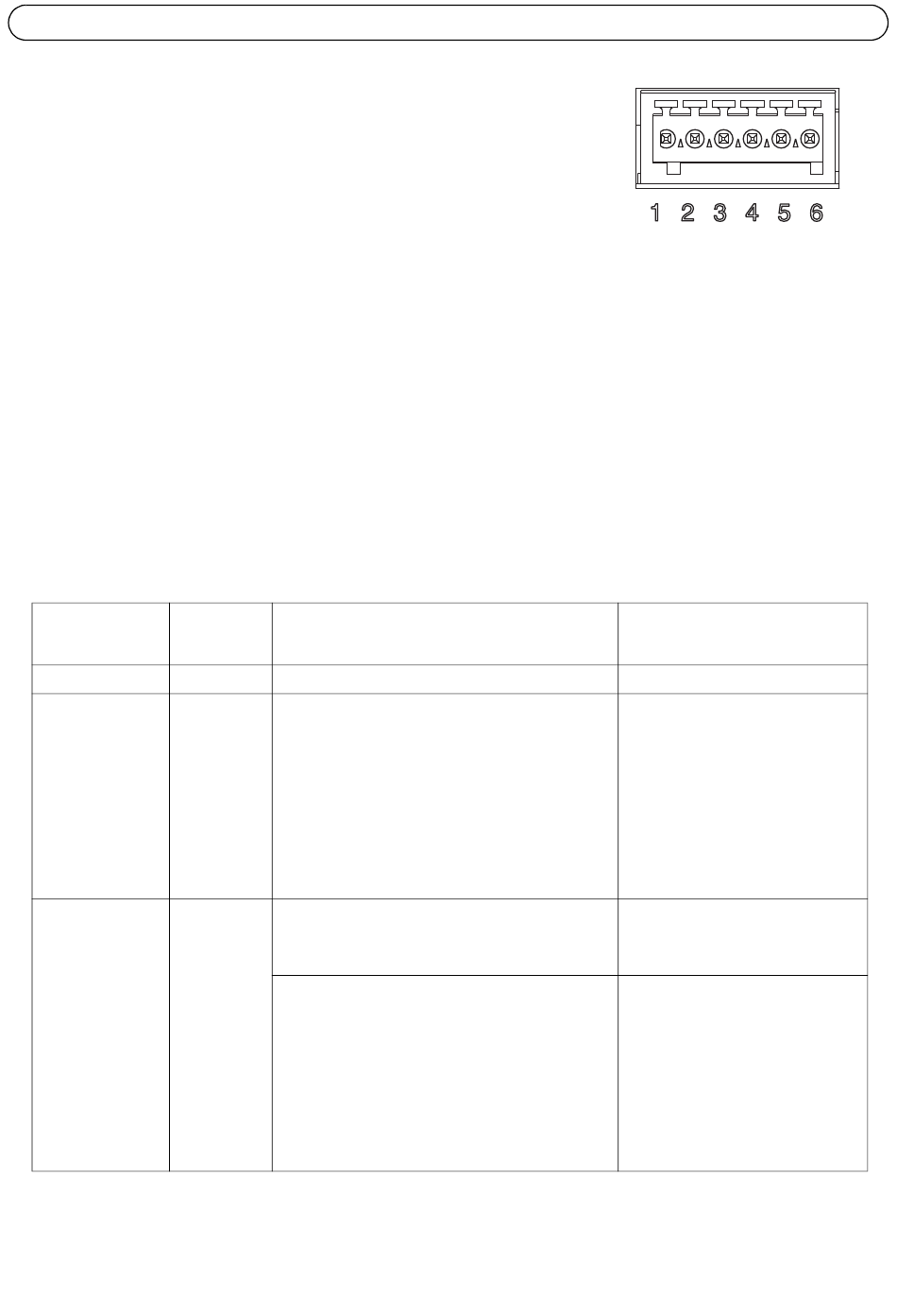

E/A-Anschluss - Wird z. B. für Bewegungserkennung,
Ereignisauslösung, Zeitrafferaufnahmen, Alarmbenachrichtigungen
usw. verwendet. Außer den Kontakten für eine
Zusatzstromversorgung und Masse hat der AXIS Q7401 noch 4
weitere Kontakte, die entweder als Ein- oder als Ausgang
konfiguriert werden können. Diese Kontakte stellen die
Schnittstelle für Folgendes bereit:
Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte
können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite
Live View (Direktübertragung) oder durch einen Ereignistyp aktiviert werden. Der
Ausgang wird als aktiviert (Event Configuration > Port Status [Ereigniskonfiguration >
Port-Status]) angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.
Digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür/
Fensterkontakte, Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der
Status, und der Eingang wird aktiviert (angezeigt unter Event Configuration > Port
Status [Ereigniskonfiguration > Port-Status]).
Funktion
Kontakt-
nummer
ERDE
1
12 V
2
Gleichstrom
Konfigurierbar
3 – 6
(Ein- oder
Ausgang)
Hinweise
Masse
Dieser Kontakt kann auch für die
Stromversorgung von Zusatzgeräten
verwendet werden.
Hinweise:
• Dieser Kontakt kann nur für die
Stromversorgung verwendet werden.
• Es liegt die gleiche Spannung an wie bei
Kontakt 2 des Netzanschlusses.
Digitaleingang - Zum Aktivieren mit
Masse (GND) verbinden; zum Deaktivieren
offen lassen.
Digitalausgang - Es wird ein OD- (open-
drain) NFET-Transistor verwendet, dessen
Source-Anschluß mit der Masse
verbunden ist. Zum Schutz vor
Spannungsspitzen muss bei der
Kombination mit einem externen Relais
eine Diode parallel zur Last geschaltet
werden.
AXIS Q7401 Installationsanleitung
Technische Daten
Max. Stromstärke = 100 mA
Min. Eingang = -40 V DC
Max. Eingang = +40 V DC
Max. Stromstärke = 100 mA
Max. Spannung = +40 V DC
