Axis Q7406 Installationsanleitung

Video encoder blade
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 37

Quicklinks

Diese Anleitung herunterladen
INSTALLATION GUIDE
AXIS Q7406 Video Encoder Blade
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis Q7406

Inhaltszusammenfassung für Axis Q7406

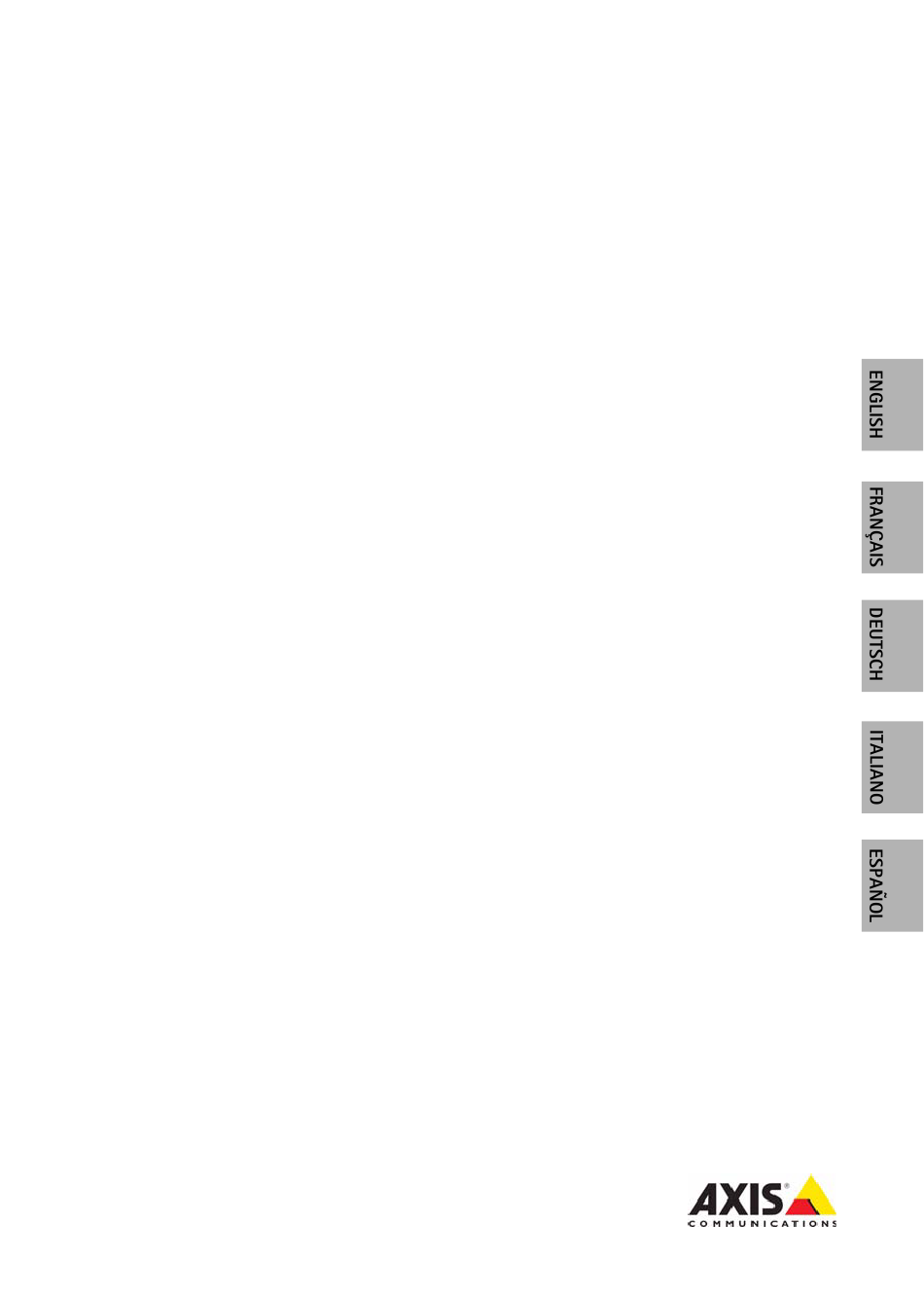

  • Seite 1 INSTALLATION GUIDE AXIS Q7406 Video Encoder Blade...

  • Seite 37: Installationsschritte

    AXIS Q7406 Video-Encoder-Blade Installationsanleitung In dieser Anleitung wird die Installation des AXIS Q7406 Video-Encoder-Blade in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung steht.

  • Seite 38: Hardwareübersicht

    Seite 38 AXIS Q7406 Installationsanleitung Hardwareübersicht Busanschlüsse Etikett mit Serien- und Teilenummer 6 Videoeingänge DIP-Schalter 1 2 3 4 5 6 Videoeingänge 1–6 Status-LEDs 1–6 Reset-Taste Steuertaste Netz-LED Abmessungen 30 x 130 x 255 mm (ohne Anschlüsse)

  • Seite 39: Installieren Der Hardware

    Einbau des AXIS Q7406 in das AXIS 291 Videoserver-Rack (1 HE) Das AXIS 291 (1 HE) kann 3 Axis Video-Encoder im Blade-Format aufnehmen. Die Einschübe dafür sind – von vorne betrachtet – von links nach rechts mit 1 bis 3 durchnummeriert. Die E/A- Anschlüsse für jeden Einschub an der Rückseite sind ebenfalls nummeriert.
  • Seite 40 Informationen zur Kontaktbelegung finden Sie in den Tabellen Kontaktbelegungen für den E/A- Anschluss des AXIS Q7900 Rack, auf Seite 51 und Kontaktbelegungen für den RS-485-Anschluss des AXIS Q7900 Rack, auf Seite 52 weiter unten. Weitere Informationen zum AXIS Q7900 finden Sie in der Installationsanleitung für das AXIS Q7900 Rack.

  • Seite 41: Zuweisen Einer Ip-Adresse

    In den meisten Netzwerken ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, verwendet der AXIS Q7406 als Standard-IP-Adresse 192.168.0.90 für Kanal 1, 192.168.0.91 für Kanal 2, 192.168.0.92 für Kanal 3, 192.168.0.93 für Kanal 4, 192.168.0.94 für Kanal 5 und 192.168.0.95 als Standard-IP-Adresse für Kanal 6.

  • Seite 42: Automatische Erkennung

    AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der AXIS Q7406 und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Seite 43: Axis Camera Management - Mehrere Kameras/Große Installationen

    1. Stellen Sie sicher, dass der AXIS Q7406 an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. 3. Wenn die AXIS Q7406 im Fenster erscheint, klicken Sie Bitte auf den Link mit der rechten Maustaste, und wählen Sie Live View Home Page. •...

  • Seite 44: Ip-Adressen Mehreren Geräten Zuweisen

    Seite 44 AXIS Q7406 Installationsanleitung IP-Adressen mehreren Geräten zuweisen AXIS Camera Management beschleunigt die Zuweisung von IP- Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen).

  • Seite 45: Festlegen Des Kennworts

    Festlegen des Kennworts Um Zugriff auf das Produkt zu erhalten, muss das Kennwort für den standardmäßigen Administrator-Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf den AXIS Q7406 wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt . Dort kann das Kennwort festgelegt werden.
  • Seite 46 Webbrowsern und Servern zu verschlüsseln. Das HTTPS-Zertifikat steuert den verschlüsselten Informationsaustausch. • Der standardmäßige Administrator-Benutzer „root“ kann nicht gelöscht werden. • Wenn Sie das Kennwort für den AXIS Q7406 vergessen haben, muss er auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 53.

  • Seite 47: Andere Methoden Zum Festlegen Der Ip-Adresse

    -s 408 <IP-Adresse> ping -s 408 192.168.0.125 4. Stellen Sie sicher, dass das Netzwerkkabel mit dem AXIS Q7406 verbunden ist, und starten Sie den AXIS Q7406 bzw. starten Sie ihn neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen. Falls Sie PoE verwenden, starten Sie den AXIS Q7406 bzw. starten Sie ihn neu,...
  • Seite 48 Seite 48 AXIS Q7406 Installationsanleitung 5. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:...“ (Antwort von 192.168.0.125:...) oder eine ähnliche Meldung angezeigt wird. 6. Wiederholen Sie die Schritte 3, 4 und 5 für die verbleibenden Videoeingänge. 7. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein, und drücken Sie die Eingabetaste auf der Tastatur.
  • Seite 49 Reset-Taste - Mit dieser Taste wird die Stromversorgung des Video-Encoders getrennt und wiederhergestellt. Siehe Seite 53. Videoeingänge - Der AXIS Q7406 unterstützt sechs Videoquellen (VIDEO 1 – VIDEO 6). Jeder Videoeingang wird mit einem Koaxial-/BNC-Anschluss abgeschlossen. Für physische Verbindungen über ein 75-ohmiges Koaxial-Videokabel wird eine Länge bis maximal 250 Meter empfohlen.

  • Seite 50: Kontaktbelegungen

    Seite 50 AXIS Q7406 Installationsanleitung Kontaktbelegungen Kontaktbelegungen für den E/A-Anschluss des AXIS 291 Videoserver-Rack (1 HE) Funktion Beschreibung +12 V Ausgang, 100 mA ERDE Kanal 1, E/A 1 konfigurierbar Digitaleingang - Zum Aktivieren Min. Eingang = -40 V DC mit Masse (GND) verbinden; zum Max.
  • Seite 51 AXIS Q7406 Installationsanleitung Seite 51 Kontaktbelegungen für den E/A-Anschluss des AXIS Q7900 Rack Konta Funktion Beschreibung Kanal 1, E/A 1 konfigurierbar Digitaleingang - Zum Aktivieren Min. Eingang = -40 V DC mit Masse (GND) verbinden; Max. Eingang = +40 V DC Kanal 2, E/A 1 konfigurierbar zum Deaktivieren offen lassen.

  • Seite 52: Led-Anzeigen

    Kanal 5, RS485A Kanal 5, RS485B Kanal 6, RS485A Kanal 6, RS485B Hinweis: Informationen zum RS-485-Geräteanschluss für den AXIS Q7406 finden Sie unter Geräteanschlüsse, auf Seite 49. Informationen zum E/A-Anschluss für andere Video-Encoder finden Sie in den jeweiligen Installationsanleitungen. LED-Anzeigen Grün Leuchtet bei Normalbetrieb konstant grün...

  • Seite 53: Wiederherstellen Der Werkseitigen Standardeinstellungen

    Weboberfläche des Geräts. Weitere Informationen finden Sie in der Online-Hilfe. Über das Internet auf den AXIS Q7406 zugreifen Nach der Installation können Sie auf den AXIS Q7406 über Ihr lokales Netzwerk (LAN) zugreifen. Um auch über das Internet auf den Video-Encoder zugreifen zu können, müssen Sie die Netzwerk- Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht.
  • Seite 91 Aviso de seguridad - Sustitución de la pila La AXIS Q7406 utiliza una pila de litio CR2032 de 3,0 V como fuente de alimentación para el reloj en tiempo real interno (RTC). En condiciones normales, esta pila dura 5 años como mínimo. Si la alimentación de la pila es baja, el funcionamiento del RTC se ve afectado y se restablece después de cada arranque.
