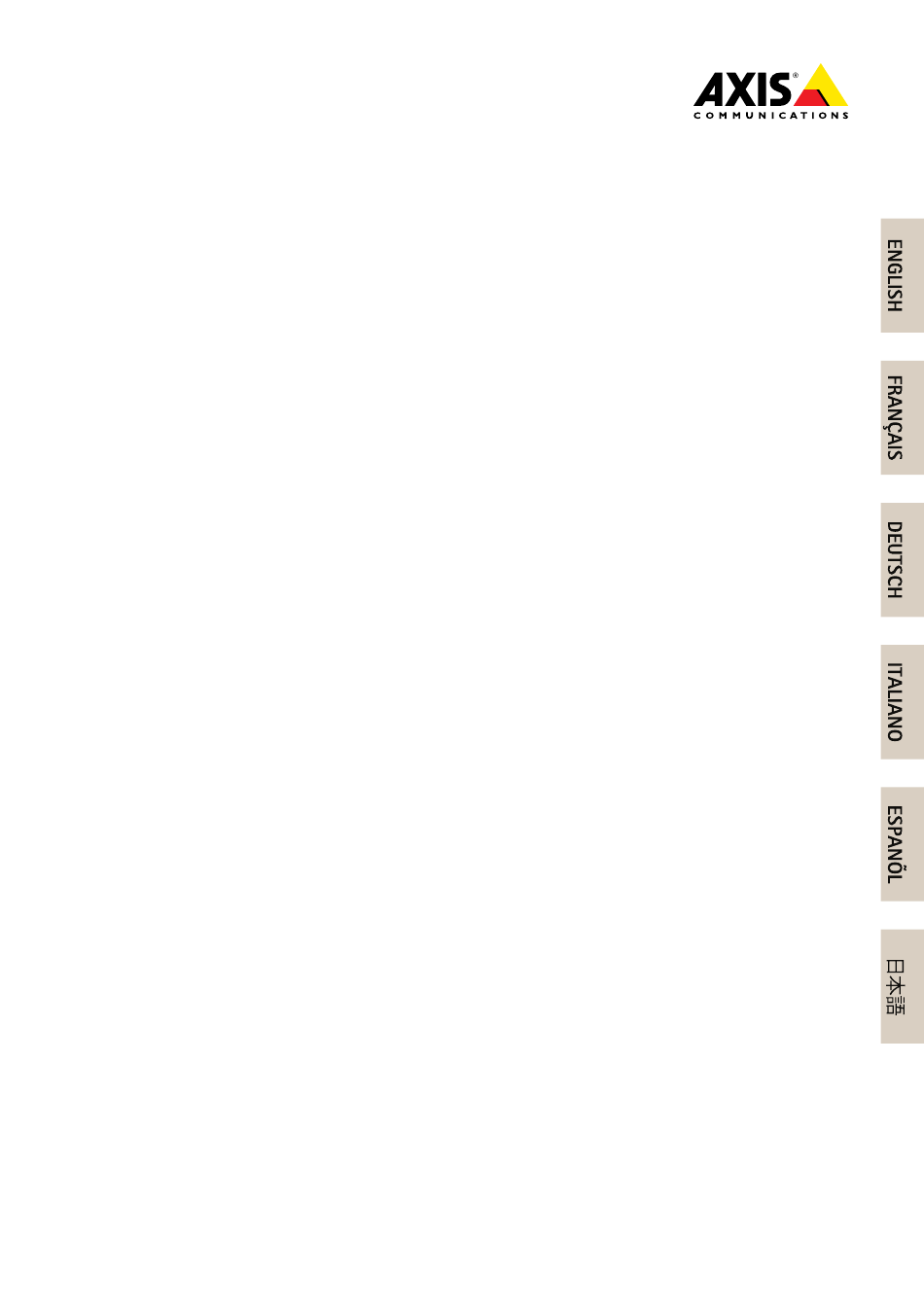

AXIS P7216 Video Encoder
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis P7216

Inhaltszusammenfassung für Axis P7216

  • Seite 1 AXIS P7216 Video Encoder Installation Guide...
  • Seite 2 Search by product, category, or phrase Every care has been taken in the preparation of this • report problems to Axis support staff by logging in to document. Please inform your local Axis office of any your private support area inaccuracies or omissions.
  • Seite 3 Caused by Electronic Information Products (ACPEIP). (STP) that is properly grounded. This product fulfills the requirements for immunity Contact Information according to EN 61000-6-1 residential, commercial and Axis Communications AB light-industrial environments. Emdalavägen 14 223 69 Lund This product fulfills the requirements for immunity Sweden according to EN 61000-6-2 industrial environments.

  • Seite 4: Safety Information

    AXIS P7216 Video Encoder Safety Information Read through this Installation Guide carefully before installing the product. Keep the Installation Guide for future reference. Hazard Levels DANGER Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

  • Seite 5: Safety Instructions

    TICE • The Axis product shall be used in compliance with local laws and regulations. • To use the Axis product outdoors, or in similar environments, it shall be installed in an approved outdoor housing. • Store the Axis product in a dry and ventilated environment.
  • Seite 6 WARNING • Risk of explosion if the battery is incorrectly replaced. • Replace only with an identical battery or a battery which is recommended by Axis. • Dispose of used batteries according to local regulations or the battery manufacturer's instructions.

  • Seite 7: Installation Steps

    Installation Guide This Installation Guide provides instructions for installing AXIS P7216 Video Encoder on your network. For other aspects of using the product, see the User Manual available at www.axis.com Installation Steps 1. Make sure the package contents, tools and other materials necessary for the installation are in order.

  • Seite 8: Inhaltsverzeichnis

    AXIS P7216 Video Encoder Network connector SFP Network connector RJ45 Auxiliary connector RJ45 (maintenance) Card slot (microSD) x4 I/O terminal connector x4 RS-485/422 connector x4 Control button x4 Protective earth Video input connector BNC x16 Network LED RJ45 Network LED SFP...

  • Seite 9: Connectors And Buttons

    AXIS P7216 Video Encoder Connectors and Buttons For specifications and operating conditions, see page 10. BNC Connector Each video input is terminated using a coax/BNC connector. Connect a 75 Ohm coaxial video cable; the recommended maximum length is 250 m (800 ft).

  • Seite 10: Audio Out Connector X4

    Connecting to an AXIS Video Hosting System service or AXIS Internet Dynamic DNS Service. For more information about these services, see the User Manual. Specifications Operating Conditions The casing of AXIS P7216 is not approved for outdoor use. The product may only be installed in indoor environments. Product Temperature...

  • Seite 11: Power Consumption

    AXIS P7216 Video Encoder Power Consumption Product AXIS P7216 12–28 V DC, max 22 W Connectors Power Connector 2-pin terminal block for DC power input power input. Use a Safety Extra Low Voltage (SELV) compliant limited power source (LPS) with either a rated output power limited to ≤100 W or a rated output...
  • Seite 12 AXIS P7216 Video Encoder 3– Configurable Digital input – Connect to pin 1 to activate, 0 to +30 V DC (Input or or leave floating (unconnected) to deactivate. Output) Digital output – Connected to pin 1 when Max load = 100 mA...

  • Seite 13: Audio In Connector 2 X4

    AXIS P7216 Video Encoder RS-485/422 Connector Two 2-pin terminal blocks for RS485/RS422 serial interface. The serial port can be configured to support: • Two-wire RS485 half duplex • Four-wire RS485 full duplex RX/TX • Two-wire RS422 simplex • Four-wire RS422 full duplex point to point...

  • Seite 14: Install The Hardware

    Install the Hardware Mount the video encoder The AXIS P7216 is supplied with a mounting kit containing brackets. The unit can be mounted in a rack or on a wall. After removing the existing 4 screws, attach the mounting brackets to the video encoder at an angle suitable for installation in a standard 1U 19”...

  • Seite 15: Access The Product

    IP address, to the factory default values. Note The installation and management software tools are available on the CD supplied with the product and from the support pages on www.axis.com/techsup To reset the product to the factory default settings: Note To reset a single channel to the original factory default settings, use the button provided in that unit’s web interface.

  • Seite 16: Warranty Information

    AXIS P7216 Video Encoder Visit www.axis.com/techsup to check if there is updated firmware available for your network product. To see the currently installed firmware version, go to Setup > About. Visit Axis learning center www.axis.com/academy for useful trainings, webinars, tutorials and guides.

  • Seite 17: Informations Sur La Sécurité

    AXIS P7216 Video Encoder Informations sur la sécurité Lisez attentivement ce guide d'installation avant d'installer l'appareil. Conservez le guide d'installation pour toute référence ultérieure. Niveaux de risques DANGER Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera le décès ou des blessures graves.

  • Seite 18: Consignes De Sécurité

    • Le produit Axis doit être utilisé conformément aux lois et règlementations locales en vigueur. • Pour pouvoir utiliser le produit Axis à l'extérieur, ou dans des environnements similaires, il doit être installé dans un boîtier d'extérieur homologué. • Conserver ce produit Axis dans un environnement sec et ventilé.
  • Seite 19 AXIS P7216 Video Encoder AVERTISSEMENT • Risque d'explosion si la batterie est remplacée de façon incorrecte. • Remplacez-la uniquement par une batterie identique ou une batterie recommandée par Axis. • Mettez au rebut les batteries usagées conformément aux réglementations locales ou...

  • Seite 21: Procédures D'installation

    AXIS P7216 Video Encoder Guide d'installation Ce guide d'installation explique comment installer l'encodeur vidéo AXIS P7216 sur votre réseau. Pour toute autre information relative à l'utilisation du produit, reportez-vous au manuel de l'utilisateur disponible sur le site www.axis.com Procédures d’installation 1.

  • Seite 22: Aperçu Du Matériel

    AXIS P7216 Video Encoder Aperçu du matériel Connecteur d’alimentation Connecteur réseau SFP Connecteur réseau RJ45 Connecteur auxiliaire RJ45 (maintenance) Logement de carte microSD (x4) Connecteur pour terminaux d’E/S (x4) Connecteur RS-485/422 (x4) Bouton de commande (x4) Terre de protection Connecteur BNC (entrée vidéo, x16) Voyant DEL réseau RJ45...
  • Seite 23 AXIS P7216 Video Encoder Voyants Voyant Indication Couleur Réseau Vert Fixe en cas de connexion à un réseau de 1 Gbit/s. Clignote en cas d’activité réseau. Orange Fixe en cas de connexion à un réseau de 10/100 Mbits/s. Clignote en cas d’activité...
  • Seite 24 (sous System Options > Ports & Devices (Options du système > Ports et dispositifs)). Connecteur audio Le produit Axis dispose des connecteurs audio suivants : • Entrée audio (rose) : entrée de 3,5 mm pour microphone mono ou signal d’entrée mono (le canal de gauche est utilisé...

  • Seite 25: Caractéristiques Techniques

    Dynamic DNS. Pour plus d'informations sur ces services, reportez-vous au Manuel de l'utilisateur. Caractéristiques techniques Conditions d'utilisation Le boîtier de l'encodeur vidéo AXIS P7216 n'est pas approuvé pour une utilisation en extérieur. Le produit doit être uniquement installé en intérieur. Produit Température Humidité...
  • Seite 26 AXIS P7216 Video Encoder Connecteurs Connecteur d’alimentation Bloc terminal à 2 broches Entrée pour l'alimentation. Utilisez d'alimentation CC une source d'alimentation limitée (LPS) conforme aux exigences de Très basse tension de sécurité (TBTS) dont la puissance de sortie nominale est limitée à...
  • Seite 27 AXIS P7216 Video Encoder 3–6 Configurable Entrée numérique – Connectez-la à la Entre 0 et 30 V CC (entrée ou broche 1 pour l’activer ou laissez-la sortie) flotter (déconnectée) pour la désactiver. Sortie numérique – Connectée à la Charge maximale = 100 mA broche 1 lorsqu'elle est activée, flotte...
  • Seite 28 AXIS P7216 Video Encoder Connecteur RS-485/422 Blocs terminaux à 2 broches pour interface série RS485/RS422. Le port série peut être configuré pour la prise en charge de : • RS485 semi-duplex sur deux fils RX/TX • RS485 duplex intégral sur quatre fils •...

  • Seite 29: Installation Du Matériel

    Installation du matériel Montage de l’encodeur vidéo L’encodeur vidéo AXIS P7216 est fourni avec un kit de montage contenant des supports. L’appareil peut être monté dans un rack ou sur un mur. Après avoir retiré les 4 vis, fixez les supports de fixation à l’encodeur vidéo à un angle adapté pour une installation dans un rack standard 1U 19 pouces (482,6 mm) ou sur un mur.
  • Seite 30 Utilisez les outils fournis sur le CD d'installation et de gestion pour attribuer une adresse IP, configurer le mot de passe et accéder au flux de données vidéo. Ces informations sont également disponibles sur les pages d'assistance technique du site www.axis.com/techsup Réinitialisation aux paramètres d'usine par défaut Important La réinitialisation aux paramètres par défaut doit être utilisée avec prudence.

  • Seite 31: Informations Sur La Garantie

    Pour obtenir plus de renseignements Le Manuel de l'utilisateur est disponible à l'adresse suivante : www.axis.com Consultez le site www.axis.com/techsup pour vérifier si des mises à jour des logiciels sont disponibles pour votre appareil réseau. Pour connaître la version du micrologiciel actuellement installée, reportez-vous à...

  • Seite 32: Sicherheitsinformation

    AXIS P7216 Video Encoder Sicherheitsinformation Lesen Sie das Installationshandbuch sorgfältig durch bevor sie das Produkt installieren. Bewahren Sie das Installationshandbuch für zukünftige Zwecke auf. Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zu Tod oder schweren Verletzungen führt.

  • Seite 33: Sicherheitsanweisungen

    Produkts, wenn ein Batteriewechsel erforderlich ist. Weitere Informationen über den Serverbericht finden Sie auf den Setup-Seiten des Produkts, oder wenden Sie sich an den Axis-Support. Die Batterie sollte nur bei Bedarf ersetzt werden. Wenden Sie sich in diesem Fall an den Axis Support unter www.axis.com/techsup.
  • Seite 34 AXIS P7216 Video Encoder WARNUNG • Explosionsgefahr bei fehlerhaftem Batteriewechsel. • Die Batterie darf nur durch eine identische Batterie oder eine von Axis empfohlene Batterie ersetzt werden. • Verbrauchte Batterien sind gemäß den örtlichen Vorschriften oder den Anweisungen des Herstellers zu entsorgen.

  • Seite 35: Installationsschritte

    AXIS P7216 Video Encoder Installationsanleitung In dieser Anleitung wird die Installation des Video-Encoders AXIS P7216 in einem Netzwerk beschrieben. Weitere Informationen zur Nutzung dieses Produkts finden Sie im Benutzerhandbuch unter www.axis.com. Installationsschritte 1. Stellen Sie sicher, dass die Packungsinhalte, Werkzeuge und andere notwendige Materialien für die Installation in Ordnung sind.

  • Seite 36: Übersicht Über Die Hardware

    AXIS P7216 Video Encoder Übersicht über die Hardware Netzanschluss Netzwerkanschluss SFP Netzwerkanschluss RJ45 Zusatzanschluss RJ45 (Wartung) Kartensteckplatz (microSD) x4 E/A-Terminalanschluss x4 RS-485/422-Anschluss x4 Steuertaste x4 Schutzerde Anschluss für Videoeingang BNC x16 Netzwerk-LED RJ45 Netzwerk-LED SFP Netzwerk-LED Zusatz Netz-LED Status-LED 1-4 Anschluss für Audioausgang x4...

  • Seite 37: Led-Anzeigen

    AXIS P7216 Video Encoder LED-Anzeigen Farbe Bedeutung Netz-werk Grün Leuchtet bei Verbindung mit einem 1 GBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Leuchtet bei Verbindung mit einem 10/100 MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung vorhanden. nicht Status Grün Leuchtet bei Normalbetrieb grün.
  • Seite 38 Status und der Eingang wird aktiviert (siehe System Options > Ports & Devices (Systemoptionen > Anschlüsse & Geräte)). Audioanschlüsse Das Axis Produkt ist mit den folgenden Audioanschlüssen ausgestattet: • Audioeingang (rosa) – 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (der linke Kanal wird von einem Stereosignal benutzt).

  • Seite 39: Technische Daten

    Verbinden mit einem AXIS Video Hosting System-Service oder einem AXIS Internet Dynamic DNS-Service. Weitere Informationen zu diesen Diensten finden Sie in der Bedienungsanleitung. Technische Daten Betriebsbedingungen Das Gehäuse des AXIS P7216 ist nicht für den Einsatz im Außenbereich geeignet. Das Produkt darf nur in Innenräumen installiert werden. Produkt Temperatur Luftfeuchtigkeit AXIS P7216 0 °C bis 50 °C...

  • Seite 40: Anschlüsse

    AXIS P7216 Video Encoder Anschlüsse Netzanschluss 2-poliger Anschlussblock Gleichstroman- für die Stromversorgung. schluss Verwenden Sie eine mit den Anforderungen für Schutzkleinspannung (SELV) kompatible Stromquelle mit begrenzter Leistung (LPS) mit einer Nennausgangsleistung von ≤100 W oder einem dauerhaft auf ≤5 A begrenzten Nennausgangsstrom.
  • Seite 41 AXIS P7216 Video Encoder 3–6 Konfigurierbar Digitaleingang – zum Aktivieren 0 bis +30 V Gleichstrom (Ein- oder mit Pin 1 verbinden; zum Ausgang) Deaktivieren nicht anschließen. Digitalausgang – bei Aktivierung Max. Stromstärke = 100 mA mit Pin 1 verbunden; wenn Max.
  • Seite 42 AXIS P7216 Video Encoder RS485-/RS422-Anschluss Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS485/RS422. Der serielle Anschluss kann in den folgenden Anschlussmodi konfiguriert werden: • zweiadriger RS485-Halbduplex-Anschluss RX/TX • vieradriger RS485-Vollduplex-Anschluss • zweiadriger RS422-Simplex-Anschluss • vieradriger RS422-Vollduplex-Anschluss (Punkt-zu-Punkt-Verbindung) Funktion Kon-...

  • Seite 43: Installieren Der Hardware

    Installieren der Hardware Montage des Video-Encoders Der AXIS P7216 wird mit einem Montagesatz geliefert, der Halterungen enthält. Die Einheit kann in einem Rack oder an einer Wand montiert werden. Nachdem Sie die vier Schrauben entfernt haben, befestigen Sie die Halterungen am Video-Encoder in einem Winkel, bei dem die Installation in einem Standard-1U 19”-Geräterack oder an der Wand...

  • Seite 44: Zusatzanschluss

    Zugriff auf das Produkt Verwenden Sie die bereitgestellten Tools der Installations- und Management-Software-CD, um eine IP-Adresse zuzuordnen, ein Passwort einzurichten und auf den Videostream zuzugreifen. Diese Information finden Sie ebenso auf den Support-Seiten unter www.axis.com/techsup/ Zurücksetzen auf Werkseinstellungen Wichtig Das Zurücksetzen auf die Werkseinstellungen sollte mit Vorsicht verwendet werden. Beim Zurücksetzen auf die Werkseinstellungen werden alle Einstellungen einschließlich der...

  • Seite 45: Weitere Informationen

    Unter www.axis.com/techsup finden Sie Firmware-Aktualisierungen für Ihre Netzwerkprodukte. Um die aktuell installierte Firmware-Version zu sehen, gehen Sie auf Einrichten > Über. Besuchen Sie das Axis-Schulungszentrum www.axis.com/academy für anregende Schulungen, Webinare, Lernprogramme und Anleitungen. Garantieinformationen Informationen zur Garantie der Axis Produkte und hierzu verbundene Informationen, finden Sie unter www.axis.com/warranty/...

  • Seite 46: Informazioni Di Sicurezza

    AXIS P7216 Video Encoder Informazioni di Sicurezza Leggere questa Guida all'Installazione prima di installare il prodotto. Conservare la Guida all'Installazione per usi futuri. Livelli di pericolo PERICOLO Indica una situazione pericolosa che, se non evitata, provoca morte o lesioni gravi.

  • Seite 47: Istruzioni Di Sicurezza

    • Durante il trasporto del prodotto Axis, utilizzare l'imballaggio originale o equivalente per evitare danni al prodotto. Batteria Il prodotto Axis utilizza una batteria al litio da 3,0 V BR/CR2032 come alimentazione per il suo real-time clock (RTC) interno. In condizioni normali questa batteria avrà una durata minima di cinque anni.
  • Seite 48 • Rischio di esplosione se la batteria viene sostituita in modo errato. • Sostituire solo con una batteria identica o una batteria consigliata da Axis. • Smaltire le batterie usate in base alle normative locali o alle istruzioni del produttore...

  • Seite 49: Guida All'installazione

    AXIS P7216 Video Encoder Guida all'installazione La presente guida all'installazione fornisce le istruzioni necessarie per installare il codificatore video AXIS P7216 nella rete in uso. Per ulteriori informazioni sull’utilizzo del prodotto, consultare la Guida per l'utente disponibile all'indirizzo www.axis.com Procedure di installazione 1.

  • Seite 50: Panoramica Dell'hardware

    AXIS P7216 Video Encoder Panoramica dell'hardware Morsettiera di alimentazione Connettore di rete SFP Connettore di rete RJ45 Connettore ausiliario RJ45 (manutenzione) Slot per scheda (microSD) x4 Morsettiera I/O x4 Connettore RS-485/422 x4 Pulsante di comando x4 Terra di protezione Connettore BNC ingresso video x16...

  • Seite 51: Indicatori Led

    AXIS P7216 Video Encoder Indicatori LED Indicazione Colore Rete Verde Luce fissa per connessione di rete a 1 Gbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa per connessione di rete a 10/100 Mbit/s. Luce lampeggiante: attività di rete. Assenza di connessione.
  • Seite 52 (visualizzato in System Options > Ports & Devices (Opzioni di Sistema > Porte e Dispositivi)). Connettore audio Il prodotto Axis dispone dei seguenti connettori audio: • Ingresso audio (rosa) – Ingresso audio da 3,5 mm per microfono in mono o segnale mono line-in (il canale sinistro è...

  • Seite 53: Dati Tecnici

    Service. Per ulteriori informazioni su questi servizi, consultare il Manuale Utente. Dati tecnici Condizioni di funzionamento L'alloggiamento del codificatore video AXIS P7216 non è approvato per l'uso in esterno. Il prodotto può essere installato solo in ambienti interni. Prodotto Temperatura Umidità...
  • Seite 54 AXIS P7216 Video Encoder Connettori Connettore di alimentazione Morsettiera a 2 pin per Potenza di ingresso ingresso alimentazione. Utilizzare una sorgente di alimentazione limitata (LPS) compatibile con una bassissima tensione di sicurezza (SELV) con una potenza di uscita nominale limitata a ≤100 W o una corrente nominale di uscita limitata a ≤5 A.
  • Seite 55 AXIS P7216 Video Encoder 12 V max 50 mA I/O configurato come ingresso I/O configurato come uscita Connettore RS-485/422 Due morsettiere a 2 pin per interfaccia seriale RS485/RS422. La porta seriale può essere configurata per supportare: • RS485 a due fili, half-duplex RX/TX •...

  • Seite 56: Installazione Dell'hardware

    Installazione dell'Hardware Montaggio del codificatore video AXIS P7216 viene fornito con un kit di montaggio contenente staffe. L'unità può essere montata su un rack o una parete. Dopo aver rimosso le 4 viti presenti, fissare le staffe di montaggio al codificatore video a un'angolazione adatta per l'installazione su un rack standard 1U da 19"...

  • Seite 57: Collegamento Dei Cavi

    AXIS P7216 Video Encoder Collegamento dei cavi 1. Collegare il codificatore video alla rete mediante un cavo di rete RJ45 (NET) e/o un modulo SFP e un cavo di rete in rame o in fibra ottica. 2. Collegare facoltativamente i dispositivi esterni di ingresso/uscita.

  • Seite 58: Ripristino Dei Valori Predefiniti Di Fabbrica

    Setup (Impostazioni) > About (Informazioni su). Visitare il Centro di apprendimento Axis alla pagina www.axis.com/academy per servizi di formazione utili, webinar, tutorial e guide. Informazioni sulla garanzia Per informazioni sulla garanzia del prodotto Axis e informazioni ad esso relative, consultare la pagina www.axis.com/warranty/...

  • Seite 59: Información De Seguridad

    AXIS P7216 Video Encoder Información de seguridad Lea esta Guía de instalación con atención antes de instalar el producto. Guarde la Guía de instalación para poder consultarla en otro momento. Niveles de peligro PELIGRO Indica una situación peligrosa que, si no se evita, provocará...

  • Seite 60: Instrucciones De Seguridad

    Batería Este producto de Axis utiliza una batería de litio BR/CR2032 de 3,0 V como fuente de alimentación del reloj interno en tiempo real. En condiciones normales, esta batería durará un mínimo de cinco años.
  • Seite 61 ADVERTENCIA • La sustitución incorrecta de la batería implica riesgo de explosión. • Sustituya la batería con una batería idéntica u otra batería recomendada por Axis. • Deseche las baterías usadas de conformidad con la normativa local o las instrucciones...

  • Seite 63: Contenido Del Paquete

    Guía de instalación En esta Guía de instalación se proporcionan las instrucciones necesarias para instalar el codificador de vídeo AXIS P7216 en la red. Para conocer otros aspectos de uso del producto, consulte el Manual del usuario disponible en www.axis.com Pasos de la instalación...

  • Seite 64: Información General Del Hardware

    AXIS P7216 Video Encoder Información general del hardware Conector de alimentación Conector de red SFP Conector de red RJ45 Conector auxiliar RJ45 (mantenimiento) Ranura para tarjetas (microSD) x4 Conector del terminal de E/S x4 Conector RS-485/RS-422 x4 Botón de control x4 Conexión a tierra de protección...

  • Seite 65: Indicadores Led

    AXIS P7216 Video Encoder Indicadores LED Color Indicación Verde Fijo para indicar una conexión a una red de 1 Gbits/s. Parpadea cuando hay actividad de red. Fijo para indicar una conexión a una red de 10/100 Mbits/s. Parpadea Ámbar cuando hay actividad de red.
  • Seite 66 (se indica en System Options > Ports & Devices (Opciones del sistema > Puertos y dispositivos)). Conector de audio El producto de Axis integra los siguientes conectores de audio: • Entrada de audio (rosa): entrada de 3,5 mm para micrófono mono, o entrada de línea de señal mono (se usa el canal izquierdo de una señal estéreo).

  • Seite 67: Condiciones De Funcionamiento

    Internet de AXIS. Para obtener más información sobre estos servicios, vea el Manual del usuario. Especificaciones Condiciones de funcionamiento La carcasa del AXIS P7216 no está aprobada para su uso en exteriores. El producto solo puede instalarse en interiores. Producto Temperatura...
  • Seite 68 AXIS P7216 Video Encoder Conectores Conector de alimentación Bloque de terminales de Entrada de 2 pines para la entrada alimentación de de alimentación. Use una fuente de alimentación limitada (LPS) que cumpla los requisitos de tensión muy baja de seguridad (SELV) con una potencia nominal de salida limitada a ≤100 W o...
  • Seite 69 AXIS P7216 Video Encoder 12 V max 50 mA E/S configurada como entrada E/S configurada como salida Conector RS-485/422 Dos bloques de terminales de 2 pines para la interfaz serie RS485/RS422. El puerto serie puede configurarse para admitir: • Semidúplex RS485 de dos cables RX/TX •...

  • Seite 70: Instalación Del Hardware

    Instalación del hardware Montaje del codificador de vídeo El AXIS P7216 se entrega con un kit de montaje que incluye los soportes. La unidad puede montarse en un bastidor o en una pared. Después de extraer los 4 tornillos, monte los soportes de montaje en el codificador de vídeo en un ángulo apropiado para la instalación en un bastidor estándar 1U de 19 pulgadas o en la pared.

  • Seite 71: Conexión De Los Cables

    AXIS P7216 Video Encoder Conexión de los cables 1. Conecte el codificador de vídeo a la red mediante un cable de red RJ45 (NET) o un módulo SFP y un cable de red de fibra óptica o de cobre. 2. Si lo desea, puede conectar los dispositivos de entrada/salida externos.
  • Seite 72 (Configuración > Acerca de). Visite el centro de aprendizaje de www.axis.com/academy para consultar guías, tutoriales, seminarios web y cursos que pueden resultarle útiles. Información de la garantía Para obtener más información acerca de la garantía del producto Axis e información relacionada, visite www.axis.com/warranty/...
  • Seite 73 AXIS P7216 Video Encoder 安 安 安 全 全 全 情 情 情 報 報 報 本製品を設置する前に、このインストールガイドをよくお読みください。インストー ルガイドは、後で参照できるように保管しておいてください。 危 危 危 険 険 険 レ レ レ ベ ベ ベ ル ル ル 回避しない場合、死亡または重傷につながる危険な状 危 危 危 険 険 険...
  • Seite 74 AXIS P7216 Video Encoder 安 安 安 全 全 全 手 手 手 順 順 順 注 注 注 記 記 記 • 本製品は、お使いになる地域の法律や規制に準拠して使用してください。 • 本製品を屋外またはそれに準じる環境で使用する場合は、屋外対応の認証・ 認可がある筐体に収納して設置する必要があります。 • 本製品は乾燥した換気のよい環境に保管してください。 • 本製品に衝撃または強い圧力を加えないでください。 • 本製品を不安定なブラケット、表面、または壁に設置しないでください。 • 本製品を設置する際には、適切な工具のみを使用してください。過剰な力 がかかると、製品が損傷することがあります。 • 化学薬品、腐食剤、噴霧式クリーナーは使用しないでください。清掃には、 きれいな水に浸した清潔な布を使用してください。 • 製品の技術仕様に準拠したアクセサリーのみを使用してください。これらの...
  • Seite 75 AXIS P7216 Video Encoder 警 警 警 告 告 告 • バッテリーは、正しく交換しないと爆発する危険があります。 • 交換用バッテリーとしては、同一品またはAxisが推奨するバッテリーのみを 使用してください。 • 使用済みバッテリーは、地域の規制またはバッテリーメーカーの指示に 従って廃棄してください。...
  • Seite 77 AXIS P7216 Video Encoder イ イ イ ン ン ン ス ス ス ト ト ト ー ー ー ル ル ル ガ ガ ガ イ イ イ ド ド ド このインストールガイドでは、AXIS P7216ビデオエンコーダをネットワークにインス トールする手順について説明します。本製品の使用の詳細については、Axisのホーム www.axis.com ページ ( ) でユーザーズマニュアルを参照してください。 設 設 設 置 置 置 手 手 手 順 順 順...
  • Seite 78 AXIS P7216 Video Encoder ハ ハ ハ ー ー ー ド ド ド ウ ウ ウ ェ ェ ェ ア ア ア の の の 概 概 概 要 要 要 電源コネクター ネットワークコネクター (SFP) ネットワークコネクター (RJ45) 補助コネクター (RJ45、保守用) microSDカードスロット×4 I/Oターミナルコネクター×4 RS‑485/422コネクター×4...
  • Seite 79 AXIS P7216 Video Encoder LED イ イ イ ン ン ン ジ ジ ジ ケ ケ ケ ー ー ー タ タ タ ー ー ー 色 色 色 説 説 説 明 明 明 ネット 緑 1Gbit/sネットワークに接続している場合、点灯します。ネッ ワーク トワークパケットを送受信した場合、点滅します。...

  • Seite 80: Electromagnetic Compatibility

    AXIS P7216 Video Encoder 注 注 注 記 記 記 本製品は、シールドネットワークケーブル (STP) を使用して接続してくださ い。本製品は、用途に合ったケーブルを使用してネットワークに接続してく ださい。ネットワーク装置がメーカーの指示どおりに設置されていること Electromagnetic Compatibility を確認してください。法的要件については、 (EMC) on page 2 を参照してください。 I/O コ コ コ ネ ネ ネ ク ク ク タ タ タ 外部装置を接続し、カメラに対するいたずらの警報、動体検知、イベントトリガー、 低速度撮影、アラーム通知などを使用することができます。I/Oコネクタは、0 V DC基...
  • Seite 81 コ コ コ ン ン ン ト ト ト ロ ロ ロ ー ー ー ル ル ル ボ ボ ボ タ タ タ ン ン ン コントロールボタンは、以下の用途で使用します。 ページ 86 製品を工場出荷時の設定にリセットする。 を参照してください。 • AXIS Video Hosting SystemサービスまたはAXIS Internet Dynamic DNSサービ • スに接続する。これらのサービスの詳細については、ユーザーズマニュ アルを参照してください。 仕 仕 仕 様 様 様 動 動 動 作 作 作 条 条 条 件 件 件...
  • Seite 82 AXIS P7216 Video Encoder コ コ コ ネ ネ ネ ク ク ク タ タ タ ー ー ー 電 電 電 源 源 源 コ コ コ ネ ネ ネ ク ク ク タ タ タ 電源入力用2ピンター DC 電 電 電 源 源 源 入 入 入 力 力 力...
  • Seite 83 AXIS P7216 Video Encoder 3– 0～+30V DC 入力または デジタル入力 – 動作させるにはピン1 出力として に接続し、動作させない場合はフロー 設定 ト状態 (未接続) のままにします。 デジタル出力 – 動作させるにはピン 最大負荷 = 100 mA 最大電圧 = +30 V DC 1に接続し、動作させない場合はフ ロート状態 (未接続) にします。誘導負 荷 (例: リレー) とともに使用する場合 は、過渡電圧から保護するため、ダイ オードを負荷と並列に接続する必要 があります。...
  • Seite 84 AXIS P7216 Video Encoder RS RS RS ‑ ‑ ‑ 485/422 485/422 485/422 コ コ コ ネ ネ ネ ク ク ク タ タ タ ー ー ー RS485/RS422シリアルインターフェイス用2ピ ンターミナルブロック (×2)。以下のように設 定できます。 • 2ワイヤーRS485半二重 RX/TX • 4ワイヤーRS485全二重 • 2ワイヤーRS422単方向 • 4ワイヤーRS422全二重ポイントツー...
  • Seite 85 AXIS P7216 Video Encoder 1 先端部 2 リング 3 スリーブ 音 音 音 声 声 声 入 入 入 マイクロフォン/ライ 接地 バランス型マイクロ 力 力 力 ン入力 フォンコールド (‑) 入 力 バランス型マイクロ フォンホット (+) 入力/ アンバランス型マイク ロフォン入力/ライン 入力 音 音 音 声 声 声 出 出 出...
  • Seite 86 AXIS P7216 Video Encoder 注 注 注 記 記 記 アース用ネジを使用して装置が適切に接地されていることを確認してく ださい。 屋外に設置されたカメラやアクセサリーと共に装置を使用する場合は、アー ス用ネジを現場の接地点に接続してください。 注意 ネットワーク冗長性機能を使用するには、RJ45 (NET) とSFPモジュールの両 ネットワーク冗長性 ページの 86 方を接続する必要があります。 を参照して ください。 補 補 補 助 助 助 コ コ コ ネ ネ ネ ク ク ク タ タ タ...
  • Seite 87 AXIS P7216 Video Encoder 注意 インストール・管理ソフトウェアツールは、製品に付属のCD www.axis.com/techsup と、 のサポートページから入手できます。 本製品を工場出荷時の設定にリセットするには、以下の手順を実行します。 注意 1つのチャンネルを工場出荷時の設定にリセットするには、製品のWebイン ターフェース上のボタンを使用します。 Webインターフェースを使用して、各種パラメーターを工場出荷時の設定に戻す ことも可能です。[Setup [Setup [Setup ‑ ‑ ‑ System System System Options Options ‑ ‑ ‑ [Maintenance] Options [Maintenance] ( ( ( 設 設 設 定 定 定 ‑ ‑ ‑ シ シ シ ス ス ス テ テ テ ム ム ム オ オ オ プ プ プ...
  • Seite 88 Installation Guide Ver. M1.3 AXIS P7216 Video Encoder Date: April 2014 © Axis Communications AB, 2013 - 2014 Part No. 55325...

Diese Anleitung auch für:
