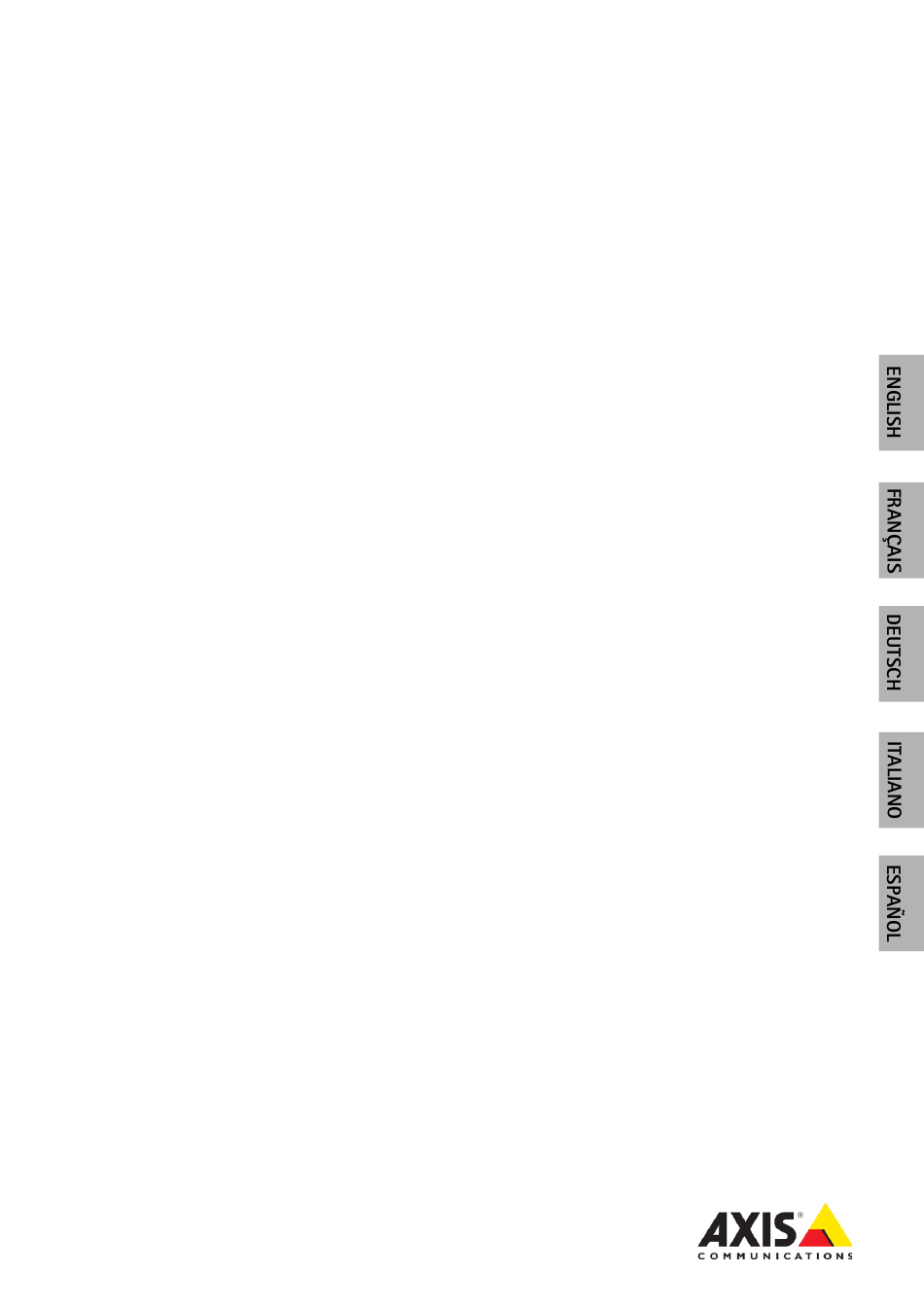

- Seite 1 INSTALLATION GUIDE AXIS Q7424-R Mk II Video Encoder...
- Seite 2 • find answers to resolved problems in the FAQ database. Search by product, category, or phrase Japan - この装置は、クラスB 情報技術装置です。 • report problems to Axis support staff by logging in to your この装置は、家庭環境で使用することを目 的として private support area • chat with Axis support staff (selected countries only) いますが、この装置がラジオやテレビジョン受信機...
-
Seite 3: Battery Replacement
To use this Axis product outdoors, it must be installed in an approved outdoor housing. Battery replacement This Axis product uses a 3.0V BR2330A Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up. -
Seite 5: Installation Steps
AXIS Q7424-R Mk II Video Encoder Installation Guide This installation guide provides instructions for installing the AXIS Q7424-R Mk II video encoder on your network. For all other aspects of using the product, please see the product’s User Manual on www.axis.com... -
Seite 6: Hardware Overview
Page 6 AXIS Q7424-R Mk II Installation Guide Hardware overview Rear view Front view 7 8 9 10 1 1 12 13 1. LED indicator power 8. Audio connectors 2. LED indicator status 9. SFP connector 3. LED indicator network 10. -
Seite 7: Install The Hardware
Install the hardware Important! The casing of the AXIS Q7424-R Mk II is not approved for outdoor use. To use the product outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housings. - Seite 8 Page 8 AXIS Q7424-R Mk II Installation Guide Unit connectors Network connector - RJ45 Ethernet connector. Supports Power over Ethernet (PoE) Class 3 - max 12.95W. Using shielded cables is recommended. Power input connector - 3-pin terminal block used for power input from an external power supply.
- Seite 9 Transistor output - For connecting external devices such as relays and LEDs. Connected devices can be activated by AXIS VAPIX API, output buttons on the Live View page or by an Event Type. The output will show as active (shown under Event Configuration > Port Status) if the alarm device is activated.
-
Seite 10: Led Indicators
Page 10 AXIS Q7424-R Mk II Installation Guide RS-485/RS-422 connector - Two 2-pin terminal blocks for RS-485/RS-422 serial interface used to control auxiliary equipment, e.g. PTZ devices. The RS-485/RS-422 serial port can be configured to support: RS-485/422 RS-485/422 • Two-wire RS-485 half duplex •... -
Seite 11: Resetting To The Factory Default Settings
Resetting to the factory default settings This will reset all parameters, including the IP address, to the Factory Default settings: 1. Disconnect the power from the AXIS Q7424-R Mk II, or if PoE is used disconnect the network cable. 2. Press and hold the Control button and reconnect power or the network cable if PoE is used. -
Seite 13: Mesures De Sécurité
Remplacement des piles Ce produit Axis nécessite une pile au lithium BR2330A de 3 V pour l’alimentation de son horloge en temps réel interne. Dans des conditions normales d'utilisation, cette pile est censée durer au moins 5 ans. Si la pile est faible, le fonctionnement de l'horloge en temps réel peut être affecté... -
Seite 15: Étapes D'installation
AXIS Q7424-R Mk II Encodeur vidéo Guide d'installation Ce guide d'installation vous explique comment installer l'encodeur vidéo AXIS Q7424-R Mk II sur votre réseau. Pour toute autre question concernant l'utilisation du produit, reportez-vous au manuel de l'utilisateur que vous trouverez sur le site www.axis.com. -
Seite 16: Aperçu Du Matériel
Page 16 AXIS Q7424-R Mk II Guide d’installation Aperçu du matériel Vue arrière Vue de face 7 8 9 10 1 1 12 13 1. Voyant DEL d’alimentation 8. Connecteurs audio 2. Voyant DEL d’état 9. Connecteur SFP (enfichable à faible encombrement) 3. -
Seite 17: Installation Du Matériel
Remarques : • L’AXIS Q7424-R Mk II peut être simplement installé sur une surface plane ou bien il peut être monté. Reportez-vous aux instructions de montage ci-dessous. • Sortez les patins de protection de leur emballage et collez-les sur le dessous de l'encodeur vidéo pour éviter de rayer la surface sur laquelle l'encodeur vidéo est installé. - Seite 18 Page 18 AXIS Q7424-R Mk II Guide d’installation Connecteurs de l'unité Connecteur réseau - Connecteur Ethernet RJ45. Prend en charge l'alimentation par Ethernet (PoE) Classe 3 - max 12,95 W. Il est recommandé d’utiliser des câbles blindés. Connecteur d'alimentation - Bornier de connexion à 3 broches utilisé pour l’entrée d’alimentation externe.
- Seite 19 Sortie du transistor : permet de connecter des périphériques externes, comme des relais ou des voyants DEL. Les périphériques connectés peuvent être activés par l'AXIS VAPIX API, à l'aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par un type d'évènement.
- Seite 20 Page 20 AXIS Q7424-R Mk II Guide d’installation Fonction Broche Remarques Caractéristiques techniques Configurable 3 - 6 Entrée numérique : connectez-la à la terre De 0 à + 30 V CC (entrée ou pour l’activer ou laissez-la flotter (ou sortie) déconnectée) pour la désactiver.
- Seite 21 AXIS Q7424-R Mk II Guide d'installation Page 21 Connecteur RS-485/RS-422 - Deux blocs terminaux à 2 broches pour l'interface série RS-485/RS- 422 utilisée pour le contrôle des équipements auxiliaires (p. ex. appareils PTZ). Le port série RS-485/-422 peut être configuré pour la prise en charge des...
- Seite 22 Page 22 AXIS Q7424-R Mk II Guide d’installation Voyants DEL Voyant DEL Couleur Indication Réseau Vert Continu en cas de connexion à un réseau de 1 Gbit/s. Clignote en cas d’activité réseau. Orange Continu en cas de connexion à un réseau de 10/100 Mbits/s. Clignote en cas d’activité...
-
Seite 23: Plus D'informations
Accès à l’AXIS Q7424-R Mk II sur Internet Une fois installé, votre AXIS Q7424-R Mk II est accessible sur votre réseau local (LAN). Pour accéder à l'encodeur vidéo sur Internet, les routeurs réseau doivent être configurés pour autoriser le trafic entrant, ce qui est généralement réalisé... -
Seite 25: Sicherheitsvorkehrungen
Axis oder Drittanbietern erhältlich. • Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen. -
Seite 27: Installationsschritte
Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch unter www.axis.com. Installationsschritte Führen Sie die folgenden Schritte aus, um den AXIS Q7424-R Mk II in Ihrem lokalen Netzwerk (LAN) zu installieren: 1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind. -
Seite 28: Hardwareübersicht
Seite 28 AXIS Q7424-R Mk II Installationsanleitung Hardwareübersicht Rückansicht Vorderansicht 7 8 9 10 1 1 12 13 1. LED-Betriebsanzeige 8. Audio-Anschlüsse 2. LED-Statusanzeige 9. SFP-Anschluss 3. LED-Netzwerkanzeige 10. RS-485/RS-422-Anschluss 4. Halterungslöcher 11. Steuertaste 5. Videoeingangsbuchsen 12. Netzanschluss 6. SD-Speicherkarteneinschub 13. -
Seite 29: Installation Der Hardware
Installation der Hardware Wichtig! Das Gehäuse des AXIS Q7424-R Mk II ist nicht für den Einsatz im Außenbereich geeignet. Um das Produkt im Freien zu verwenden, muss es in einem zugelassenen Außengehäuse installiert werden. Auf unserer Homepage unter www.axis.com finden Sie weitere Informationen über Außengehäuse. - Seite 30 Seite 30 AXIS Q7424-R Mk II Installationsanleitung Geräteanschlüsse Netzwerkanschluss - RJ45-Ethernetanschluss. Unterstützt Power over Ethernet (PoE) Klasse 3 - max 12,95 W. Die Verwendung von abgeschirmten Kabeln wird empfohlen. Stromversorgungsanschluss - 3-poliger Anschlussblock für Netzein- oder -ausgang eines externen Netzteils.
- Seite 31 AXIS Q7424-R Mk II Installationsanleitung Seite 31 Audio-Ein-/Ausgang - • Audio-Eingang: Mikrofon oder Leistungsstufeneingänge (Mono). Vorspannung 3 V zur Verfügung. • Audio-Ausgang: Leistungsstufe Audioausgang (Mono) zum Anschluss einer Lautsprecheranlage (PA-System) oder eines Aktivlautsprechers mit integriertem Verstärker. Funktion Kontakt- Beschreibung nummer Mikrofon-/Line- Mikrofon oder Leistungsstufeneingänge (Mono)
- Seite 32 • Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgnag wird aktiviert (angezeigt unter Event Configuration [Ereigniskonfiguration] > Port Status [Port-Status]), wenn das Alarm meldende Gerät eingeschaltet ist.
- Seite 33 AXIS Q7424-R Mk II Installationsanleitung Seite 33 Der serielle RS-485/-422-Anschluss kann in den folgenden Anschlussmodi RS-485/422 RS-485/422 konfiguriert werden: • zweiadriger RS-485-Halbduplex-Anschluss • vieradriger RS-485-Vollduplex-Anschluss RX/TX RX/TX • zweiadriger RS-422-Simplex-Anschluss • vieradriger RS422-Vollduplex-Anschluss (Punkt-zu-Punkt- Verbindung) Funktion Kontakt Hinweise RS-485/RS-422 RX/TX A (RX) Für Vollduplex RS-485/RS-422...
-
Seite 34: Led-Anzeigen
Seite 34 AXIS Q7424-R Mk II Installationsanleitung LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet konstant bei Verbindung mit einem Netzwerk mit 1 GBit/s. Blinkt bei Netzwerkaktivität. Gelb Leuchtet konstant bei einer Netzwerkverbindung mit 10/100 MBit/s. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung vorhanden. -
Seite 35: Wiederherstellen Der Werkseitigen Standardeinstellungen
Gehen Sie wie folgt vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen: 1. Trennen Sie den AXIS Q7424-R Mk II von der Stromversorgung oder ziehen Sie, falls PoE verwendet wird, das Netzwerkkabel ab. 2. Halten Sie die Steuertaste gedrückt, und schließen Sie das Netzkabel oder bei Verwendung von PoE das Netzwerkkabel wieder an. -
Seite 37: Sostituzione Della Batteria
Axis o da terze parti. • Utilizzare solo parti di ricambio fornite o consigliate da Axis. • Non tentare di riparare da soli il prodotto, ma contattare Axis o il rivenditore Axis per qualsiasi argomento relativo all'assistenza tecnica. ATTENZIONE! •... -
Seite 39: Procedura Di Installazione
Guida all'installazione Questo documento fornisce le istruzioni necessarie per installare il codificatore video AXIS Q7424-R Mk II nella rete in uso. Per tutte le altre informazioni relative all'uso del prodotto, consultare la Guida per l'utente, disponibile sul sito www.axis.com... -
Seite 40: Panoramica Dell'hardware
Pagina 40 AXIS Q7424-R Mk II Guida all'installazione Panoramica dell’hardware Vista posteriore Vista anteriore 7 8 9 10 1 1 12 13 1. LED indicatore di alimentazione 8. Connettori audio 2. LED indicatore di stato 9. Connettore SFP 3. LED indicatore di rete 10. -
Seite 41: Installazione Dell'hardware
Guida all'installazione di AXIS Q7424-R Mk II Pagina 41 Installazione dell'hardware Importante! L'alloggiamento del AXIS Q7424-R Mk II non è approvato per l'uso all'esterno. Per utilizzare il prodotto all'esterno, è necessario installarlo in un alloggiamento approvato. Vedere www.axis.com per ulteriori informazioni su alloggiamenti da esterni. Note: •... - Seite 42 Pagina 42 AXIS Q7424-R Mk II Guida all'installazione Connettori Connettore di rete - Connettore Ethernet RJ45. Supporto per Power over Ethernet (PoE) Classe 3 - Max 12,95 W. Si consiglia l'uso di cavi schermati. Morsettiera di alimentazione - Morsettiera a 3 pin utilizzata per l’ingresso di alimentazione da una fonte esterna.
- Seite 43 • Uscita transistor: utilizzabile per collegare dispositivi esterni come relè e LED. I dispositivi collegati possono essere attivati tramite AXIS VAPIX API, i pulsanti di comando della pagina Live View (Immagini dal vivo) oppure tramite l'opzione Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva (visualizzata in Event Configuration >...
- Seite 44 Pagina 44 AXIS Q7424-R Mk II Guida all'installazione Funzione Note Specifiche Configurabile 3 - 6 Ingresso digitale: collegare a terra (GND) per Da 0 a +30V CC (ingresso o attivarlo oppure lasciarlo isolato (o scollegato) uscita) per disattivarlo. Ingresso digitale - Connessione interna a terra...
-
Seite 45: Indicatori Led
Guida all'installazione di AXIS Q7424-R Mk II Pagina 45 Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 1 Gbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10/100 Mbit/s. Luce lampeggiante: attività di rete. -
Seite 46: Ripristino Delle Impostazioni Predefinite
Accesso al codificatore video AXIS Q7424-R Mk II da Internet Dopo l’installazione, il codificatore video AXIS Q7424-R Mk II è accessibile nella rete locale (LAN). Per accedere al codificatore video da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica: •... -
Seite 47: Medidas Preventivas
Sustitución de la batería Este producto Axis utiliza una batería de litio BR2330A de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. Cuando la batería tiene poca carga, el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada vez que se encienda. -
Seite 49: Pasos Para La Instalación
AXIS Q7424-R Mk II Esta guía de instalación incluye las instrucciones necesarias para instalar el codificador de vídeo AXIS Q7424-R Mk II en su red. Para cualquier otra cuestión relativa al uso del producto, consulte el Manual del usuario del producto en www.axis.com. -
Seite 50: Presentación Del Hardware
Página 50 Guía de instalación del AXIS Q7424-R Mk II Presentación del hardware Vista posterior Vista frontal 7 8 9 10 1 1 12 13 1. Indicador LED de alimentación 8. Conectores de audio 2. Indicador LED de estado 9. Conector SFP 3. -
Seite 51: Instalación Del Hardware
Instalación del hardware ¡Importante! La carcasa del AXIS Q7424-R Mk II no ha sido aprobada para su uso en exteriores. Para utilizar el producto en exteriores, debe instalarse en una carcasa protectora autorizada para exteriores. Para obtener más información sobre carcasas para exteriores, consulte el sitio web www.axis.com. - Seite 52 Página 52 Guía de instalación del AXIS Q7424-R Mk II Conectores Conector de red - Conector Ethernet RJ45. Admite alimentación a través de Ethernet (PoE) clase 3: 12,95 W máximo. Se recomienda emplear cables blindados. Conector de entrada de alimentación - Bloque de terminales de 3 pines que se utiliza para la entrada de alimentación desde una fuente de alimentación externa.
- Seite 53 Además de un pin de alimentación auxiliar y un pin de toma de tierra, el AXIS Q7424-R Mk II dispone de 4 pines que pueden configurarse como entrada o salida.
- Seite 54 Página 54 Guía de instalación del AXIS Q7424-R Mk II Función Notas Especificaciones Configurable 3 - 6 Entrada digital: conecte a GND (toma de tierra) 0 a + 30 V CC (entrada o para activarla o déjela suelta (o desconectada) salida) para desactivarla.
-
Seite 55: Indicadores Led
Guía de instalación del AXIS Q7424-R Mk II Página 55 Indicadores LED Color Indicación Verde Fijo para indicar la conexión a una red de 1 Gbit/s. Parpadea para indicar actividad en la red. Ámbar Fijo para indicar conexión a una red de 10/100 Mbits/s. Parpadea para indicar actividad en la red. -
Seite 56: Más Información
Esta operación restaurará todos los parámetros, incluida la dirección IP, a los valores iniciales: 1. Desconecte la alimentación del AXIS Q7424-R Mk II o, si se usa PoE, desconecte el cable de red. 2. Mantenga pulsado el botón de control y vuelva a conectar la alimentación o el cable de red si se utiliza PoE. - Seite 58 Installation Guide Ver. 2.0 Printed: July 2015 AXIS Q7424-R Mk II Video Encoder © Axis Communications AB 2015 Part No. 1492077...
