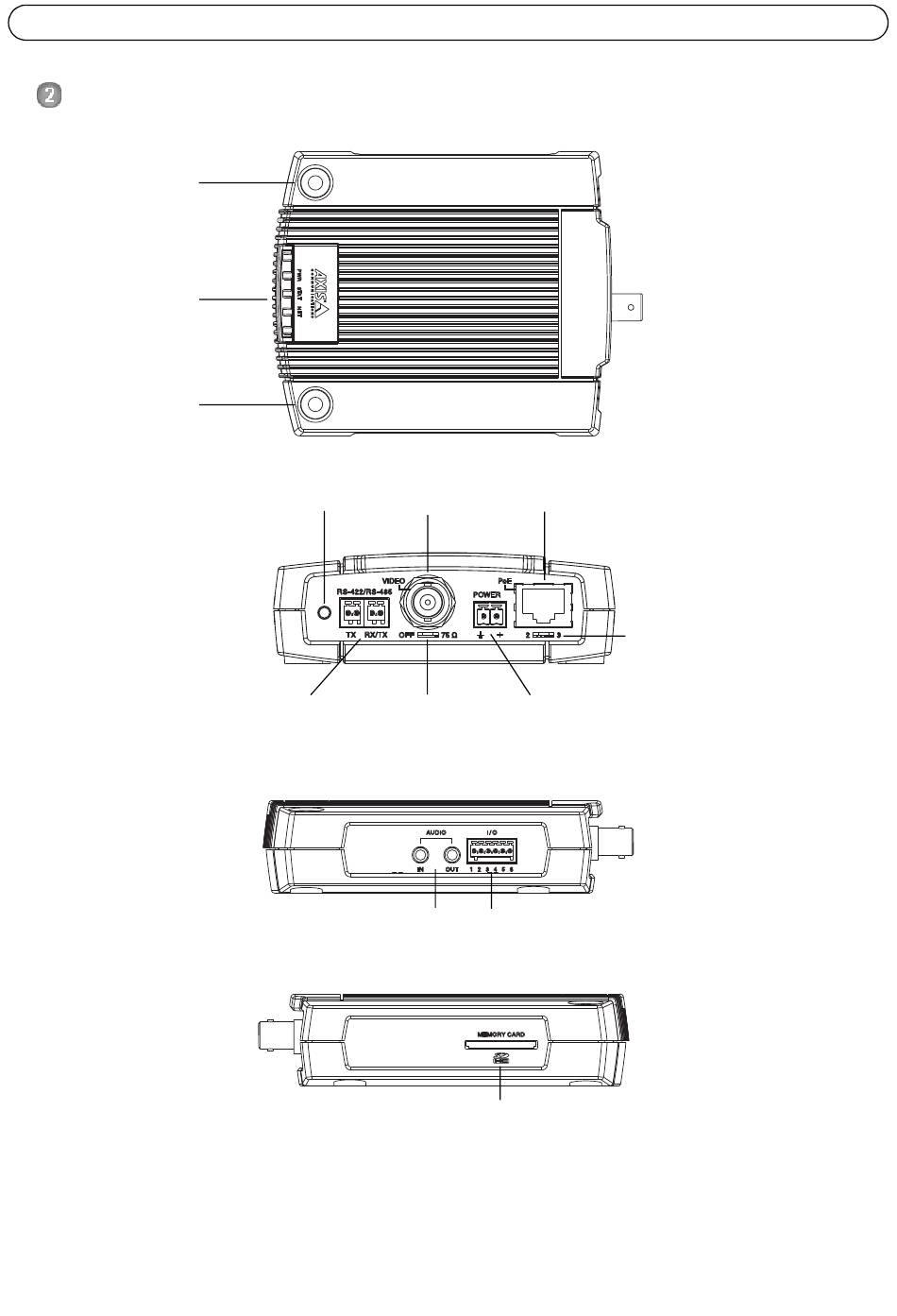

Hardwareübersicht
Draufsicht
Montagebohrung
LED-Anzeigen für
Strom, Status und
Netzwerk
Montagebohrung
Rückansicht
RS-422/RS-485-Anschluss
Audio und E/A – Seiten ansicht
SDHC-Speicherkarte – Seiten ansicht
Abmessungen
H × B × T = 32,1 x 98,9 x 118,0 mm
Gewicht = 335 g (ohne Netzteil)
Steuertaste Videoeingang
75 Ohm
DIP-Schalter
Audio-Ein-/Ausgang
SD-Speicherkarteneinschub
AXIS Q7401 Installationsanleitung
Netzwerkanschluss (PoE)
PoE-Switch Klasse 2 und 3
Netzteilanschluss
6-polige E/A-Anschlussleiste
