Power Craft 47000 Gebrauchsanweisung Seite 3

Vær forsigtig, når du indstiller fræsedybden,
så fræsejernet ikke trænger gennem
arbejdsemnet og beskadiger underlaget
under arbejdsemnet.

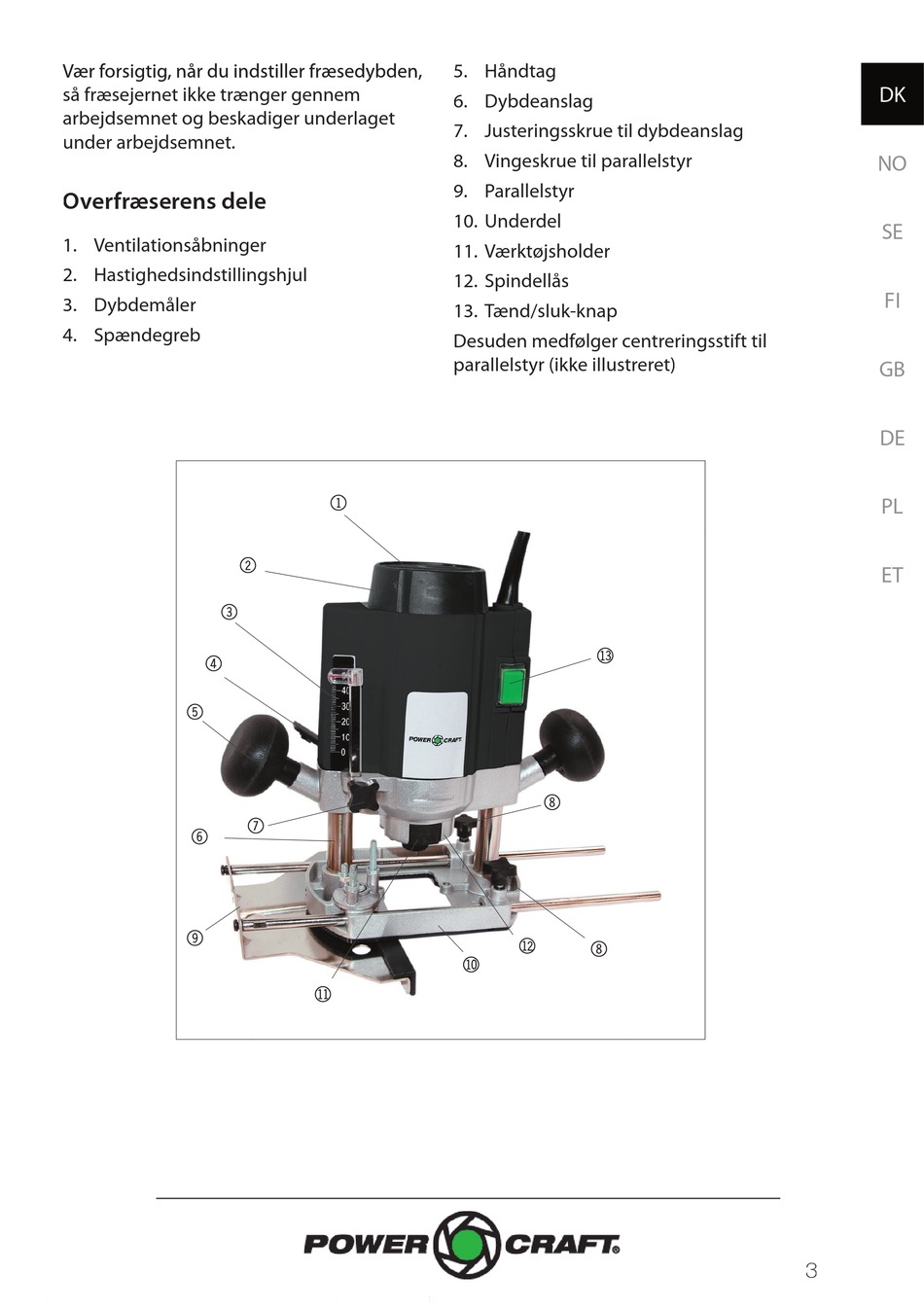

Overfræserens dele
1. Ventilationsåbninger
2. Hastighedsindstillingshjul
3. Dybdemåler
4. Spændegreb
3
4
5
6
9
1
2
7
bm
5. Håndtag
6. Dybdeanslag
7. Justeringsskrue til dybdeanslag
8. Vingeskrue til parallelstyr
9. Parallelstyr
10. Underdel
11. Værktøjsholder
12. Spindellås
13. Tænd/sluk-knap
Desuden medfølger centreringsstift til
parallelstyr (ikke illustreret)
bo
8
bn
8
bl
DK
NO
SE
FI
GB
DE
PL
ET
3
