Power Craft 47000 Gebrauchsanweisung Seite 21

Älä laske yläjyrsintä käsistäsi, ennen kuin
jyrsinterä on täysin pysähtynyt.
Ole varovainen säätäessäsi jyrsinsyvyyttä,
jotta jyrsinterä ei mene työstökappaleen
läpi ja vaurioita työstökappaleen alla olevaa
alustaa.

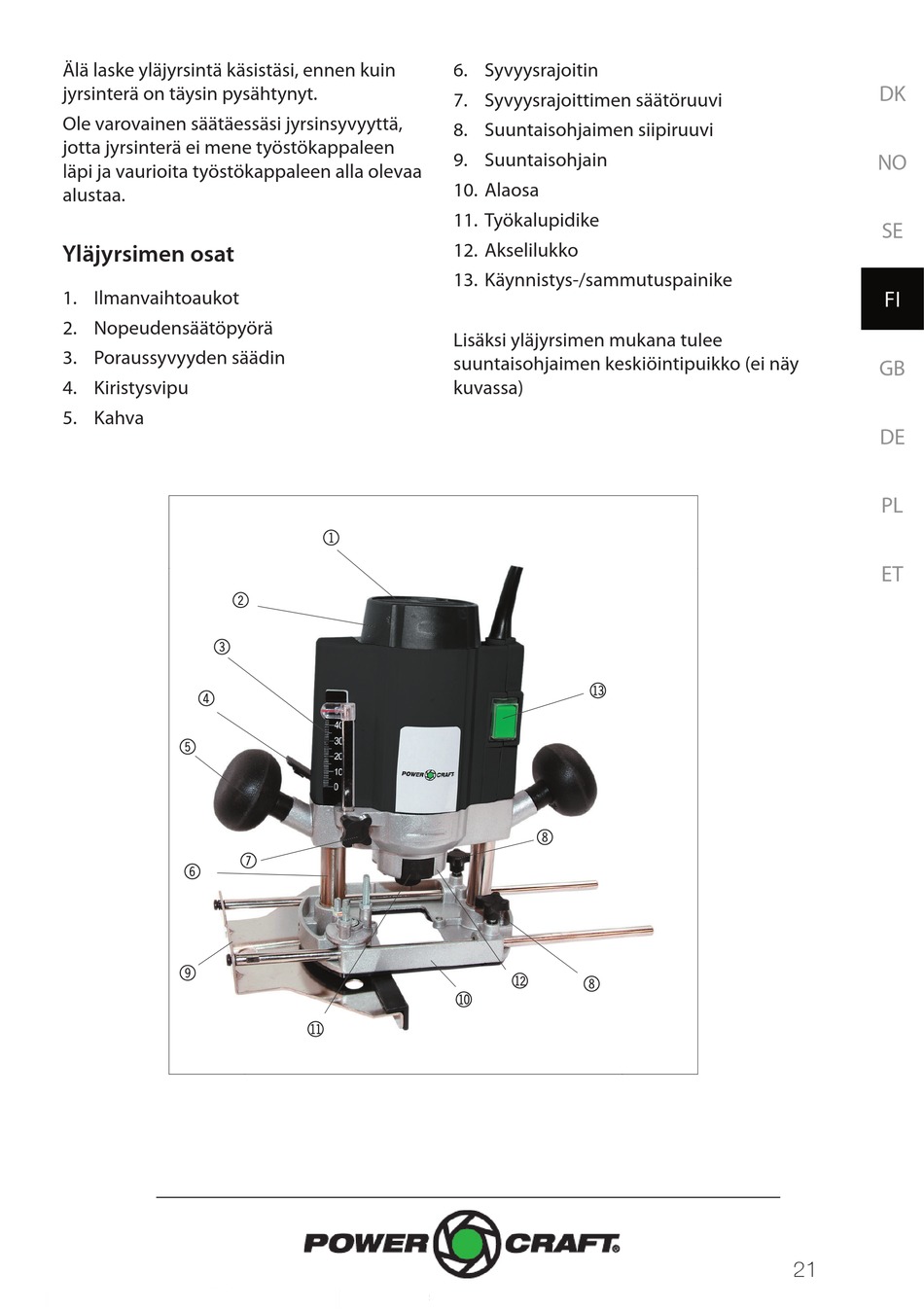

Yläjyrsimen osat
1. Ilmanvaihtoaukot
2. Nopeudensäätöpyörä
3. Poraussyvyyden säädin
4. Kiristysvipu
5. Kahva
2
3
4
5
6
9
1
7
bm
6. Syvyysrajoitin
7. Syvyysrajoittimen säätöruuvi
8. Suuntaisohjaimen siipiruuvi
9. Suuntaisohjain
10. Alaosa
11. Työkalupidike
12. Akselilukko
13. Käynnistys-/sammutuspainike
Lisäksi yläjyrsimen mukana tulee
suuntaisohjaimen keskiöintipuikko (ei näy
kuvassa)
bo
8
bn
8
bl
DK
NO
SE
FI
GB
DE
PL
ET
21
