TA74-Bedienungsanleitung

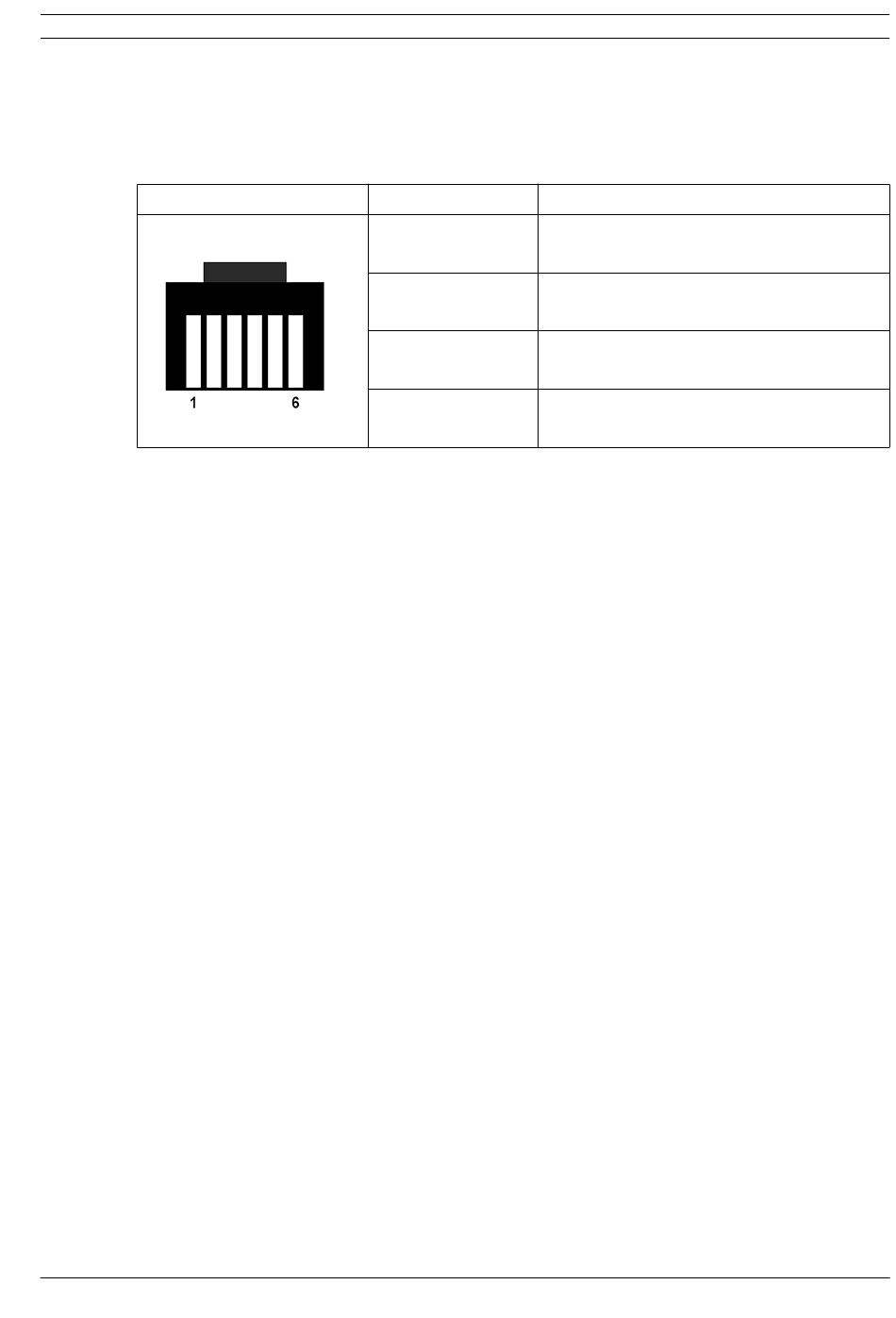

Pin-Belegung des Steckers
Der Relaisausgang und ein externes Gerät werden über ein Kabel mit RJ12-Stecker
verbunden.
Pin-Darstellung
Das TA74 GSM IO bietet einen isolierten Schließer-Relaiskontakt (1 A, 30 V DC, 0,3 A,
30 V RMS) und einen potenzialfreien Eingang.
Der externe Eingang wird durch einen Widerstand (Pin 1) gezogen.
Es kann mithilfe eines Switches oder externen Relais geerdet werden (Pin 6).
TA74_UM_DE_V2.4_2018.09_Final
RJ12-Stecker
Pin 1
Pin 2
Pin 5
Pin 6
Funktion
Externer Eingang
Relaisausgang NO (Schließerkontakt)
Relaisausgang C (gemeinsamer Kontakt)
Externer Eingang GND
Installation | de
29
