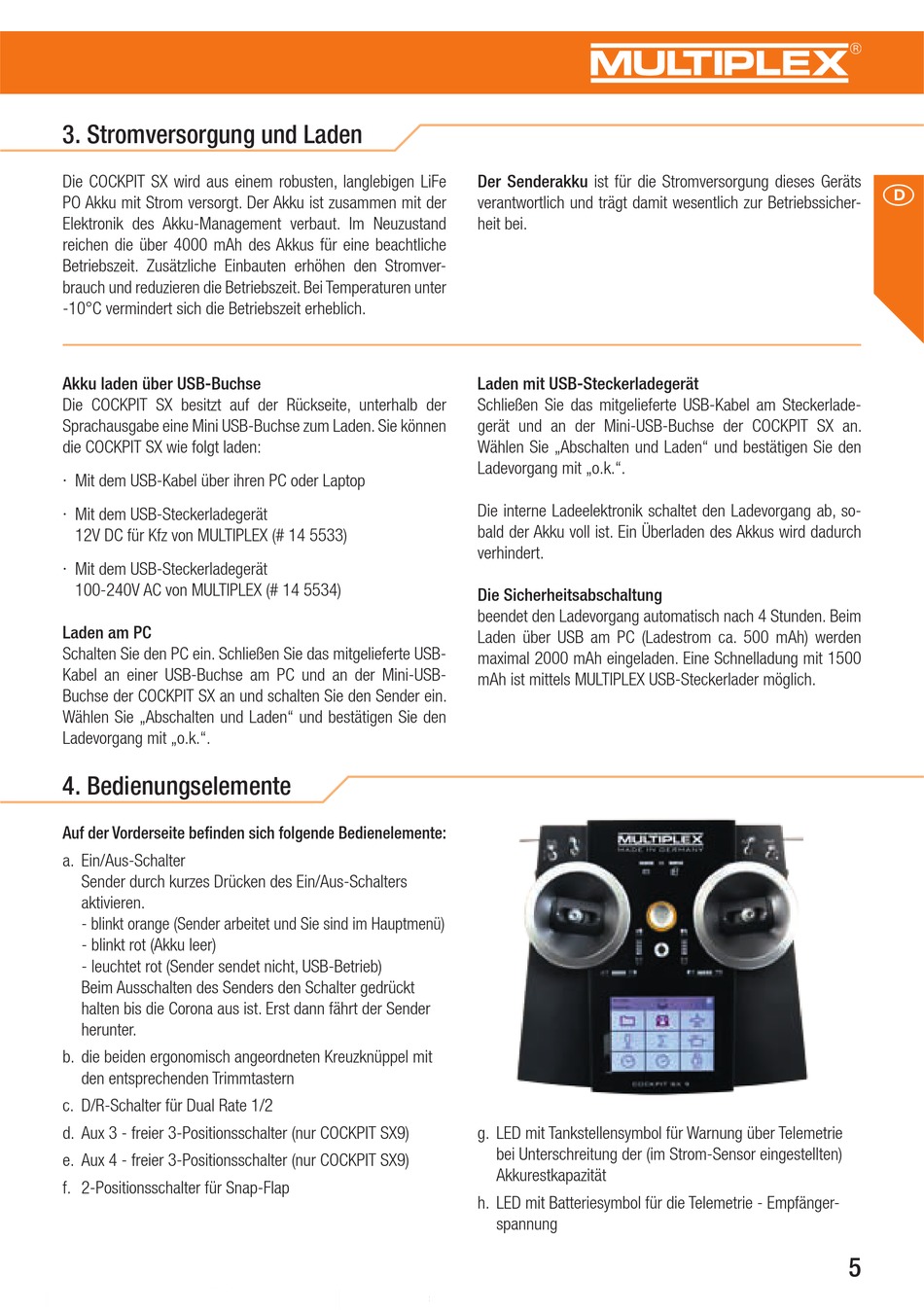

3. Stromversorgung und Laden

Die COCKPIT SX wird aus einem robusten, langlebigen LiFe
PO Akku mit Strom versorgt. Der Akku ist zusammen mit der
Elektronik des Akku-Management verbaut. Im Neuzustand
reichen die über 4000 mAh des Akkus für eine beachtliche
Betriebszeit. Zusätzliche Einbauten erhöhen den Stromver-
brauch und reduzieren die Betriebszeit. Bei Temperaturen unter
-10°C vermindert sich die Betriebszeit erheblich.
Akku laden über USB-Buchse
Die COCKPIT SX besitzt auf der Rückseite, unterhalb der
Sprachausgabe eine Mini USB-Buchse zum Laden. Sie können
die COCKPIT SX wie folgt laden:
· Mit dem USB-Kabel über ihren PC oder Laptop
· Mit dem USB-Steckerladegerät
12V DC für Kfz von MULTIPLEX (# 14 5533)
· Mit dem USB-Steckerladegerät
100-240V AC von MULTIPLEX (# 14 5534)
Laden am PC
Schalten Sie den PC ein. Schließen Sie das mitgelieferte USB-
Kabel an einer USB-Buchse am PC und an der Mini-USB-
Buchse der COCKPIT SX an und schalten Sie den Sender ein.
Wählen Sie „Abschalten und Laden" und bestätigen Sie den
Ladevorgang mit „o.k.".

4. Bedienungselemente

Auf der Vorderseite befinden sich folgende Bedienelemente:
a. Ein/Aus-Schalter
Sender durch kurzes Drücken des Ein/Aus-Schalters
aktivieren.
- blinkt orange (Sender arbeitet und Sie sind im Hauptmenü)
- blinkt rot (Akku leer)
- leuchtet rot (Sender sendet nicht, USB-Betrieb)
Beim Ausschalten des Senders den Schalter gedrückt
halten bis die Corona aus ist. Erst dann fährt der Sender
herunter.
b. die beiden ergonomisch angeordneten Kreuzknüppel mit
den entsprechenden Trimmtastern
c. D/R-Schalter für Dual Rate 1/2
d. Aux 3 - freier 3-Positionsschalter (nur COCKPIT SX9)
e. Aux 4 - freier 3-Positionsschalter (nur COCKPIT SX9)
f. 2-Positionsschalter für Snap-Flap
Der Senderakku ist für die Stromversorgung dieses Geräts
verantwortlich und trägt damit wesentlich zur Betriebssicher-
heit bei.
Laden mit USB-Steckerladegerät
Schließen Sie das mitgelieferte USB-Kabel am Steckerlade-
gerät und an der Mini-USB-Buchse der COCKPIT SX an.
Wählen Sie „Abschalten und Laden" und bestätigen Sie den
Ladevorgang mit „o.k.".
Die interne Ladeelektronik schaltet den Ladevorgang ab, so-
bald der Akku voll ist. Ein Überladen des Akkus wird dadurch
verhindert.
Die Sicherheitsabschaltung
beendet den Ladevorgang automatisch nach 4 Stunden. Beim
Laden über USB am PC (Ladestrom ca. 500 mAh) werden
maximal 2000 mAh eingeladen. Eine Schnelladung mit 1500
mAh ist mittels MULTIPLEX USB-Steckerlader möglich.
g. LED mit Tankstellensymbol für Warnung über Telemetrie
bei Unterschreitung der (im Strom-Sensor eingestellten)
Akkurestkapazität
h. LED mit Batteriesymbol für die Telemetrie - Empfänger-
spannung
