Bedienungsanleitung

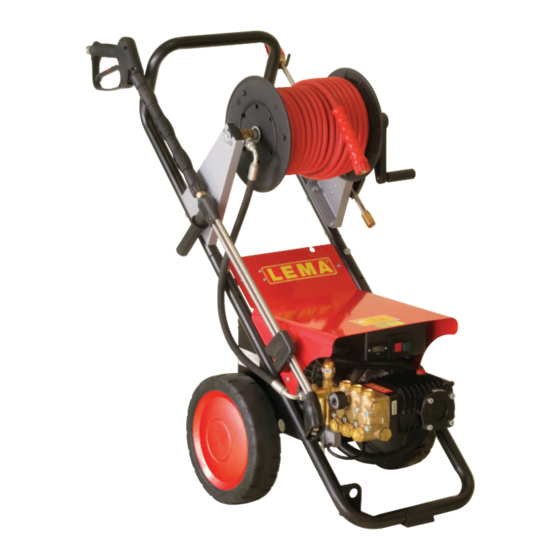

RED POWER P15/200
Kaltwasser-Hochdruckreiniger
Art.-Nr.
Betriebsdruck
Arbeitsdruck
Fördermenge
max.Zulauftemp
E-Motor
Spannung
Umdrehung
E-Kabel
HD-Schlauch
Hochdrucklanze
Komfortpistole
Dreckfräser
Schlauchaufroller ja
Gewicht
Dimension L/B/H
Mehr von LEMA Reinigungstechnik
60668
240bar
200bar
900l/h
40°C
7,0kW
400V/50Hz
1.450 U/min
auf Schlauchaufroller
5m
25m
robuster und lang-
Doppellanze
lebiger Motor
ja
ja
50kg
92/53/79cm
HOCHDRUCKTECHNIK
So entspannt kann Hochdruck sein.
25m HD-Schlauch
wassergekühlter,
PREMIUM IN DER
www.lema.at
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lema RED POWER P15/200
Inhaltszusammenfassung für Lema RED POWER P15/200
- Seite 1 Bedienungsanleitung PREMIUM IN DER HOCHDRUCKTECHNIK So entspannt kann Hochdruck sein. RED POWER P15/200 Kaltwasser-Hochdruckreiniger Art.-Nr. 60668 Betriebsdruck 240bar Arbeitsdruck 200bar Fördermenge 900l/h max.Zulauftemp 40°C E-Motor 7,0kW Spannung 400V/50Hz Umdrehung 1.450 U/min 25m HD-Schlauch auf Schlauchaufroller E-Kabel wassergekühlter, HD-Schlauch robuster und lang-...
-
