Sehr geehrter Kunde, Herzlichen Glückwunsch! Kauf dieses Hochdruckreinigers haben sich für modernste Reinigungstechnik entschieden. Ihr Reinigungsgerät entspricht in Ausführung und Qualität dem neuesten Stand des Reinigungsmaschinenbaus. Geben diese Bedienungsanleitung Ihrem Bedienungspersonal, damit die Möglichkeit gegeben ist, sich über Aufbau, Funktion und Wartung dieses Gerätes einwandfrei zu informieren.
Seite 3
1. Beschreibung Das Fahrgestell und die Abdeckhaube sind aus recycelbarem Kunststoff gefertigt. Variolanze Pistole Hochdruckschlauch E-Kabel Schlauchroller Bedienungsanleitung Düsenreiniger Dreckfräser Kindersicherung...
2. Allgemeine Hinweise zu Ihrer Sicherheit Nicht mit dem Gerät in der Nähe von Personen arbeiten, die keine Schutzbekleidung tragen Ein unter Druck stehender Strahl kann bei unachtsamer Vorgehensweise Gefahren auslösen. Es ist streng verboten, den Strahl auf Personen, auf unter Strom stehende elektrische Geräte, einschließlich auf das Gerät selbst zu richten.
Sicherheitseinrichtungen Ihr Hochdruckreiniger ist mit Sicherheitseinrichtungen für den gefahrlosen Betrieb ausgestattet. Beachten Sie aber trotzdem genau den Punkt 11 Unfallverhütung um vor unvorhergesehenen Schäden des Gerätes geschützt zu sein. 1. Überdruckventil Das Überdruckventil schaltet bei Überschreitung des werkseitig eingestellten Überdruck (durch schließen der Pistole, verschmutzter Düse, verkalkter Düse, etc.) auf By Pass um und verhindert ein unkontrolliertes Ansteigen des Drucks im System.
4. Anschluss der Lanze und des Hochdruckschlauchs Die Hochdrucklanze und die Pistole mit dem Schraubverschluss gemäß Abb. 1 verbinden den Hochdruckschlauch und die Pistole gemäß Abb. 2 verbinden den Wasserzulaufschlauch und die Maschine gemäß Abb. 3 verbinden Den Wasserhahn öffnen...
5. Montage des Zubehörhalters Den im Lieferumfang enthaltenen Zubehörhalter auf der Rückseite der Maschine montieren (siehe Abb. 4) 6. Elektrischer Anschluss des Gerätes Netz- und Betriebsspannung müssen übereinstimmen (siehe Kennschild am Gerät). Führen Sie den Stecker in eine vorschriftgemäß installierte Steckdose ein. Bei Verwendung von Verlängerungskabeln müssen die Mindestquerschnitte der einzelnen Kabel überprüfen werden.
7. Einschalten des Gerätes Das Gerät darf nur in vertikaler Stellung und nur nach vorherigem Anschluss des Wasserschlauchs und Öffnen des Wasserhahns betrieben werden. Betätigen Sie die Taste H (Hauptschalter) auf der Vorderseite des Gerätes; Richten Sie die Spritzpistole auf den zu reinigenden Gegenstand – nie auf Personen strahlen Durch Betätigen der Sicherheitstaste D wird die Pistole entsperrt.
8. Ausschalten des Gerätes Betätigen Sie die mit O gekennzeichnete Taste Schließen Sie den Wasserhahn Bewegen Sie die Pistole bis aus Sprühdüse kein Wasser mehr kommt (Gerät steht jetzt nicht mehr unter Druck). Lassen Sie den Drücker los Durch Betätigen der Sicherung an der Pistole wird diese blockiert und kann sich nicht unbeabsichtigt eingeschaltet werden Ziehen Sie den Stecker aus der Steckdose Schrauben Sie den Wasserschlauch vom Gerät und der Wasserleitung ab...
Seite 10
Den Reinigungsmitteltank mit Reinigungsmitteltank mit Reinigungsmittel füllen, welches einerseits für den Einsatz mit Hochdruckreinigern geeignet ist, und gemäß dem Chemiehersteller vorgegebenen Mischungsverhältnis verdünnt wurde. Weiters bietet LEMA eine breite Palette an verschiedensten Zubehörelementen um den Einsatzbereich Ihres Hochdruckreinigers zu erweitern:...
Längen, Waschbürsten und vieles mehr kann angeboten werden. Nähere Informationen erhalten Sie durch Ihren autorisierten Fachhändler oder über die LEMA Servicehotline 07272/2314-0. ACHTUNG: Es dürfen nur Zubehörelemente verwendet werden, die der Hersteller Ihres Hochdruckreinigers genehmigt sind um Schäden an Mensch und Maschine durch falsches Zubehör zu verhindert.
11. Funktionsstörungen und Abhilfen Vor der Vornahme von Arbeiten am Gerät, den Stecker ziehen, den Wasserhahn schließen und die Pistole bis zum Erlöschen des Drucks betreiben Abhilfe Ursache Abhilfe Druckschwankung oder – Wasser fehlt Wasserhahn aufgedreht Abfall Wasserfilter verstopft Filter am Pumpenrohr reinigen Motor brummt und springt Spannung zu niedrig...
12. Allgemeine Informationen Lagerung Das Gerät muss in einem trockenen, vor Frost geschütztem Raum abgestellt werden. Sollte der Frostschutz nicht gewährleistet sein: ein glykolarmes Frostschutzmittel (wie für PKW) mit der Pumpe aufsaugen: den Wasserschlauch in einen Behälter mit Frostschutzmittel halten in den gleichen Behälter auch Pistole ohne Sprühvorrichtung halten das Gerät bei geöffneter Pistole einschalten die Pistole solange arbeiten lassen, bis ein gleichmäßiger Strahl ausgegeben wird.
des Produkts seitens des Benutzers führt zur Anwendung der von den geltenden nationalen Vorschriften vorgesehenen Sanktionen. Eisen, Aluminium und Kupfer sind wiederverwertbare Werkstoffe, die einem autorisierten Sammelzentrum zuzuführen sind. Kunststoffe sind zu Deponierung, Verbrennung oder zum Recycling bestimmt. Altöle sind einer Altölsammelstelle zuzuführen. 13.
Garantiebestimmungen der Elektroindustrie gelten. Von der Gewährleistung befreit sind wir weiters, wenn unsere Bedienungsanleitung nicht beachtet wird oder die notwendigen Anweisungen durch die Fa. LEMA oder einen durch die Fa. LEMA autorisierten Kundendienst nicht vorgenommen wurde. Es entsteht für uns auf keinen Fall ein Anspruch der höher ist, als der Rechnungsbetrag aus welchem Grund auch immer.

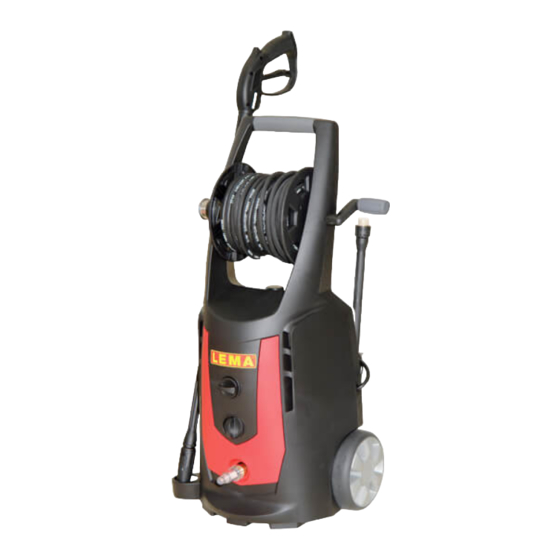

Die Firma LEMA Mayrhofer GmbH S. Marcusstr. 3 A-4070 Eferding erklärt hiermit, dass die nachstehend beschriebenen Maschinen: LEMA Red Power 10/160 Kaltwasserhochdruckreiniger gemäß folgender Richtlinien gebaut wurde: CE-Richtlinie f. Maschinen 2006/42/CE CE-Richtlinie f. Niederspannung 2006/95/CE CE-Richtlinie f. elektromagnetische Kompatibilität 2004/108/CE CE-Richtlinie f.
Seite 20
(nur so kann Ihr Garantieanspruch geltend gemacht werden). Senden Sie uns diese gleich nach dem Kauf zu. Viel Freude bei der Arbeit mit LEMA wünscht Ihnen Johannes Mayrhofer, Geschäftsführer Näheres zu Garantie und Gewährleistung im Innenteil dieser Bedienungsanleitung.
Ersatzteilheft LEMA makes the world go clean GEWARTET & GEPRÜFT LEMA -SERVICETEAM ..Hotline: (+43) 0 72 72/23 14 info@lema.at www.lema.at - Explosionszeichnungen Prüfdatum - Einzelteile - Artikelnummern - Zubehörteile In diesem Ersatzteilheft finden Sie alle Baugrup- pen und Einzelteile Ihres Gerätes übersichtlich und...
Seite 22
LEMA Red Power 10/160 Pos. Art. Nr. 59695 Griff RP10/160 ANT.GR. 59697 Haube RP10/160 BK 59700 Verstellgriff RP10/160 59701 Halter RP10/160 BK 59107 Frontblende RP10/160 grün 59117 Steuerkasten RP10/160 59709 N.Druckrohr D. 7-10 RP10/160 59711 KIT P 4-14 Screw RP10/160 59712 Chemischer Hahn RP10/160 2V 59713 N.Druckrohr D.7-10 RP10/160/2...
Seite 24
HD-Pumpe Pos. Art. Nr. 59770 Stöpsel 3/8 M HRM 59771 Kopf AR C23 OT 28216 Schraube 8x45 59772 Verbindungsstück G151 59773 Manschettenhalter D. 12 HRM 59774 Zwischenring D. 12 HRM 59775 Kolbenführung POMPA AR C23 59777 Stöpsel AR HRM 59778 Schraube SEDE SFERA AR 59113 Druckstift RP10/160 59114 Kolbenführung Druckstift RP10/160 59779 Schieber AR HRM...
Seite 26
Motor Pos. Art. Nr. 58655 Schraube 10473 Scheibe Ø6,4 59798 Kleiner Teller G161 59799 Lüfterrad C23 59800 Ring C23 59801 1 PH Motor ARC23 W2500 230-50AR...
Seite 28
LEMA Fair- brauchsmaterial LEMA makes the world go clean LEMA Hochdruckreiniger Wartungsset Regelmäßige War tung erhöht Gerätelebensdauer. Zusätzlich erhalten Sie damit die werksseitige Garantie von 18 Monaten. Wir bieten dazu ein komplettes Wartungsset. Es enthält: 1L V6 High Performance Pumpenöl, Ölfilter, HD-Düse, Öldüse, Dichtringe, Elektroden.
