  • Seite 6: Inhaltsverzeichnis

    PW3500 WARNUNG! z Diese Anleitung muss vor der Benutzung, dem Einrichten, der Reinigung und Wartung gelesen und verstanden werden. Dieses Gerät muss von einer Fachkraft installiert werden. Eine fehlerhafte Installation kann zu schweren Verletzungen füh- ren. Umbauten am Gerät können äußerst gefährlich werden und zu schweren Verletzungen oder zu Geräteschäden füh- ren.

  • Seite 7: Erklärung Der Symbole

    PW3500 Erklärung der Symbole Erklärung der Symbole WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

  • Seite 8: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise PW3500 Wichtige Sicherheitshinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor- geschriebenen Sicherheitshinweise und Auflagen! Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: z Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen z Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller z Verwendung für andere als die in der Anleitung beschriebenen Zwecke Beachten Sie folgende Warnhinweise:...
  • Seite 9 PW3500 Wichtige Sicherheitshinweise z Kontrollieren Sie vor Fahrtantritt, ob die Markise vollständig ein- gefahren ist. Bewegen Sie nie bei geöffneter Markise das Fahr- zeug. z Fahren Sie das Fahrzeug nicht, wenn das Tuch beschädigt oder eingerissen ist, auch wenn die Markise ordnungsgemäß ge- schlossen ist! Die Markisenarme werden durch das Tuch gehalten.
  • Seite 10 Wichtige Sicherheitshinweise PW3500 ACHTUNG! z Stellen Sie das Wohnmobil oder den Wohnwagen so auf, dass kein Schmutz (Zweige, Blätter oder ähnliches ) auf das Tuch geraten können. Wenn bei starkem Wind der Windsensor an- spricht, fährt die Markise automatisch ein, und auf dem Tuch liegender Schmutz kann zu Beschädigungen der Markise führen.

  • Seite 11: Bestimmungsgemäßer Gebrauch

    PW3500 Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die Dometic PerfectWall Markise PW3500, Modell 201(XX)(XX).003(#), ist geeignet zum Anbau an Wohnmobile oder Wohnwagen. Die Markise darf nur im Stand benutzt werden. Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Bezeichnung Artikelnummer Dometic Light LK120...

  • Seite 12: Technische Beschreibung

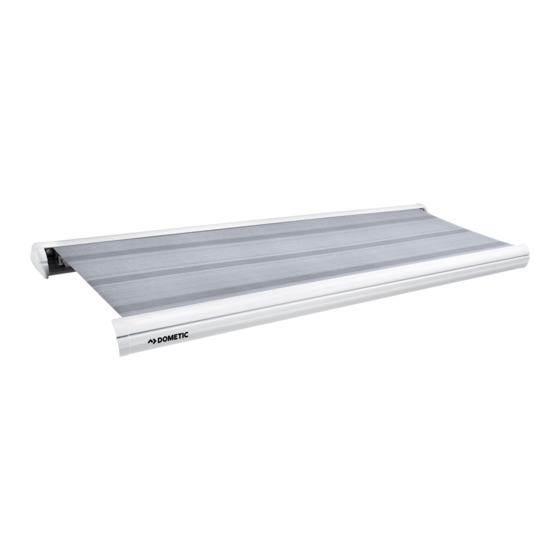

    Technische Beschreibung PW3500 Technische Beschreibung Dometic PerfectWall PW3500 ist eine stützenlose Markise. Mit der Fernbe- dienung kann sie elektrisch ein- und ausgefahren werden. Durch den integrierten Windsensor wird sie automatisch bei zu starkem Wind eingefahren. Wenn die Markise automatisch eingefahren wurde, kann sie erst nach 30 Sekunden erneut ausgefahren werden.

  • Seite 13: Markise Ausfahren

    PW3500 Markise bedienen ACHTUNG! z Stellen Sie das Fahrzeug so auf, dass kein Schmutz (Zweige, Blätter oder ähnliches ) auf das Tuch geraten können. Wenn bei starkem Wind der Windsensor anspricht, fährt die Markise automatisch ein, und auf dem Tuch liegender Schmutz kann zu Beschädigungen der Markise führen.

  • Seite 14: Markise Einfahren

    Markise bedienen PW3500 Markise einfahren ACHTUNG! Beschädigungsgefahr! z Fahren Sie die Markise nur ein, wenn kein Schmutz (Zweige, Blätter oder ähnliches) auf dem Tuch liegt. Beim Einfahren kann sonst die Markise beschädigt werden z Halten Sie die Markise frei von Schmutz, um Abschürfungen, Flecken und Schimmel zu verhindern.
  • Seite 15 PW3500 Markise bedienen Windsensor testen WARNUNG! z Der Windsensor ist ein sicherheitsrelevantes Bauteil. Ein Aus- fall des Windsensors kann zu Tod oder schweren Verletzun- gen sowie zu schweren Beschädigungen des Fahrzeugs führen. z Testen Sie vor jeder Reise und in regelmäßigen Abständen den Windsensor.

  • Seite 16: Batterie Der Fernbedienung Wechseln

    Markise bedienen PW3500 Batterie der Fernbedienung wechseln HINWEIS Wenn die LED der Fernbedienung nicht aufleuchtet, nachdem Sie eine der Tasten gedrückt haben, ist die Batterie der Fernbe- dienung leer. ➤ Schrauben Sie die Schraube (Abb. 3 2, Seite 2) auf der Rückseite der Fernbedienung heraus.

  • Seite 17: Batterien Des Windsensors Wechseln

    PW3500 Markise bedienen Batterien des Windsensors wechseln HINWEIS Wenn die Batterien des Windsensors nahezu leer sind, fährt die Markise nach 30 Minuten automatisch ein, auch wenn es nicht windig ist. ➤ Fahren Sie die Markise gegebenenfalls aus. ➤ Schieben Sie den Windsensor (Abb. 5 1, Seite 3) an der Innenseite der Frontblende nach links und nehmen Sie ihn ab.

  • Seite 18: Markise Im Notfall Manuell Einholen

    Markise bedienen PW3500 Markise im Notfall manuell einholen Wenn die Markise beschädigt ist, der Motor defekt ist oder keine Versor- gungsspannung vorhanden ist, kann die Markise manuell eingeholt werden. Sie benötigen dazu folgendes Werkzeug: z flacher Schraubendreher z 10-mm-Gabel- oder Ringschlüssel WARNUNG! Trennen Sie die Markise vom Netz, bevor Sie die Markise manuell einholen.

  • Seite 19: Markise Einstellen

    PW3500 Markise einstellen Markise einstellen Endlage neu einstellen Die Endlage der Markise ist ab Werk optimal eingestellt. Mit der Zeit kann es dazu kommen, dass die Endlage nicht mehr stimmt. Die Markise fährt dann nicht mehr ganz aus oder zu weit aus, sodass das Tuch durchhängt. So stellen Sie die Endlage neu ein: ➤...

  • Seite 20: Zwischenstellung Der Markise Programmieren

    Markise einstellen PW3500 Zwischenstellung der Markise programmieren Sie können eine Zwischenstellung programmieren, um die Markise in eine bevorzugte Stellung zwischen der Endlage und geschlossener Markise aus- zufahren. So programmieren Sie die Zwischenstellung: ➤ Drücken Sie kurz die Taste oder ✓ Die Markise fährt in die gewünschte Stellung. ➤...

  • Seite 21: Windsensor Neu Programmieren

    PW3500 Markise einstellen Windsensor neu programmieren Der Windsensor ist ab Werk auf Motor und Fernbedienung eingestellt. In folgenden Fällen muss der Windsensor neu programmiert werden: z Wenn der Windsensor nicht mehr reagiert. z Wenn der Windsensor ersetzt wurde. z Nachdem Motor und Fernbedienung zurückgesetzt wurden. Führen Sie in diesem Fall Schritt 1 aus, und gehen Sie danach direkt zu Schritt 3.

  • Seite 22: Motor Und Fernbedienung Zurücksetzen

    Markise einstellen PW3500 Schritt 3: Sensor anlernen ➤ Drücken Sie den Programmiertaster (1) (Abb. 3 1, Seite 2) auf der Rückseite der Fernbedienung für 3 Sekunden. ➤ Drücken Sie den Programmiertaster (2) des Windsensors (Abb. 6 D, Seite 3) für 1 Sekunde. ✓...
  • Seite 23 PW3500 Markise einstellen Schritt 2: Funktion von Motor und Fernbedienung prüfen ➤ Prüfen Sie, ob Motor und Fernbedienung funktionieren: Drücken Sie dazu kurz die Taste ✓ Die Markise fährt bis zum Anschlag aus. Wenn die Markise nicht reagiert, nicht bis zum Anschlag ausfährt, zu weit ausfährt (Tuch ist nicht straff) oder anhält, nachdem Sie die Taste loslassen, fahren Sie fort mit Schritt 3.
  • Seite 24 Markise einstellen PW3500 HINWEIS Alle vorigen Einstellungen (Fernbedienung, Windsensor, Son- nensensor usw.) werden an dieser Stelle aus dem Motorspeicher gelöscht. Schritt 4: Drehrichtung des Motors kontrollieren HINWEIS Versuchen Sie nicht, andere Funktionen zu programmieren, solange die Drehrichtung des Motors nicht stimmt. Schließen Sie die Programmierung bis Schritt 6 ab, und beginnen Sie dann er- neut bei Schritt 3.
  • Seite 25 PW3500 Markise einstellen Schritt 6: Programmierung beenden ➤ Drücken Sie gleichzeitig die Tasten so lange, bis die Mar- kise anfängt einzufahren. ➤ Drücken Sie kurz die Taste ✓ Die Markise hält an. ➤ Drücken Sie erneut die Taste und halten Sie sie gedrückt, bis sich die Markise zweimal kurz bewegt.

  • Seite 26: Reinigung Und Pflege

    Reinigung und Pflege PW3500 Reinigung und Pflege Reinigen WARNUNG! Trennen Sie die Markise vom Netz, bevor Sie die Markise reinigen. ACHTUNG! Beschädigungsgefahr! z Reinigen Sie die Markise nie mit einem Hochdruckreiniger. z Verwenden Sie zur Reinigung keine scharfen Reinigungsmit- tel oder harten Gegenstände, da diese das Produkt beschädi- gen können.

  • Seite 27: Kontrollieren

    PW3500 Reinigung und Pflege Kontrollieren WARNUNG! Benutzen Sie die Markise nicht, wenn Einstellungen oder Repa- raturen notwendig sind. Wenn Sie Beschädigungen feststellen, wenden Sie sich bitte an den Service-Partner im jeweiligen Land (Adressen siehe Rücksei- te der Anleitung). ➤ Untersuchen Sie die Markise regelmäßig auf Unwuchten und Abnutzung sowie auf Beschädigungen an Kabeln oder anderen kritischen Teilen.

  • Seite 28: Kleine Löcher Im Tuch Flicken

    Gewährleistung PW3500 Kleine Löcher im Tuch flicken Kleine Löcher im Tuch oder Stellen, an denen sich die Beschichtung löst, können Sie selber flicken: ➤ Verreiben Sie mit einem Baumwolllappen rund um die beschädigte Stelle ein bisschen flüssiges Vinylpflaster (Art.-Nr. 860020001801429, erhältlich über Ihren Service-Partner).
  • Seite 29 PW3500 Entsorgung HINWEIS Wenn Sie Störungen nicht mit Hilfe der folgenden Tabelle besei- tigen können, wenden Sie sich bitte an den Service-Partner im jeweiligen Land (Adressen siehe Rückseite der Anleitung). Störung Mögliche Ursache Lösungsvorschlag Markise fährt bei Die Batterien des Wind- Ersetzen Sie die Batterien, siehe Kapi- starkem Wind nicht sensors sind leer.
  • Seite 30 Entsorgung PW3500 Störung Mögliche Ursache Lösungsvorschlag Der Motor reagiert nicht Die Einschaltverzöge- Warten Sie diese Zeit ab oder schalten auf die Fernbedienung. rung ist aktiv. Sie die Spannungsversorgung der Mar- kise ab und wieder ein, um die Ein- Wenn die Markise durch schaltverzögerung zu umgehen.

  • Seite 31: Technische Daten

    PW3500 Technische Daten Technische Daten 11.1 Elektrische Daten PW3500 Motorleistung Anschlussspannung: 12 Vg (11 – 15 V) Nennstrom: 3,7 A Nennleistung: 44,4 W Drehmoment: 12 Nm Drehzahl: 17 min Nennbetriebsdauer: 5 min/Stunde 11.2 Mechanische Daten PW3500 Breite: 257 cm 309 cm 351 cm Auszug: 175 cm...
