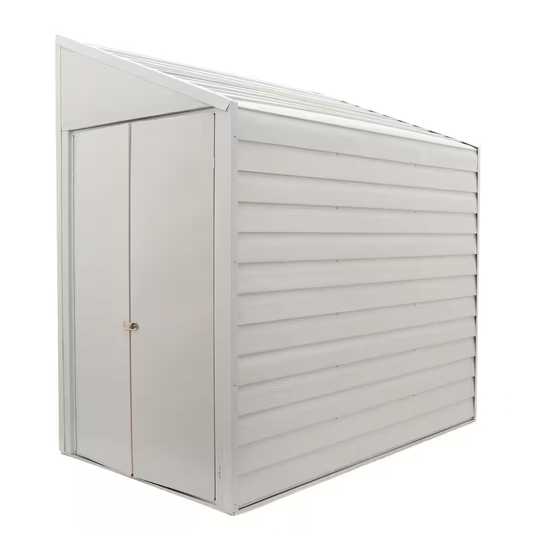

- Seite 1 Gerätehaus AK01-GE Modell Nr. 697.68601 YS47 TSCYS47H4 YS47EU YS47Z 723070817 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WET TER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom Montageplatz aufzubauen, wenn Teile fehlen sollten. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen. - Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB47410) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens.
- Seite 7 ZUBERHÖRBEUTEL AK07-GE 65004 65103 65941 65923 #8A x 5/16" (8 mm) große Muttern (10) kleine Muttern (23) #8-32 x 3/8" (10 mm) selbstschn. Schrauben (mit Schrauben verpackt) Schrauben (10) Schrauben (222) 66714 66692 #6-32x7/16" (11 mm) #10ABx1" (25 mm) (23) Screw (2) 66022 kurze Senkkopfschrauben...
- Seite 8 Stückliste AK08-GE Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 9796 Rampe 8977 Bodenrahmen, Seite 9795 Bodenrahmen 9793 Eckpfosten 9789 Türpfosten, links 9791 Türbalken, vorne 8070 Dachrahmen, Seite 8062 Balken, hinten 8061 Giebel, links 8060 Giebel, rechts 8069 Firstrahmen, Seite 8067 Paneelpfosten (kurz) 8068...
-
Seite 9: Montage Nach Nummern
MONTAGE NACH NUMMERN AK09-GE... - Seite 10 AK10-GE New Schritt 1: Montage der rechten Türe Für diese Seite brauchen Sie: 9788 9794 11057 66462 11058 (MENGE: 3) (MENGE: 12) Befestigen Sie die ÜBERFALLE mit drei (3) Maschinenschrauben 11059 und Muttern an der VORDERSEITE der RECHTEN TÜR. (MENGE: 1) 9788 66714 66462...
- Seite 11 Schritt 1: Fortsetzung AK11-GE Für diese Seite brauchen Sie: 66604 (MENGE: 4) Befestigen Sie die Scharniere mit vier (4) Senkkopf-Maschinenschrauben an der Türe. 66604...
- Seite 12 AK12-GE New Schritt 2: Montage der linken Türe Für diese Seite brauchen Sie: 9787 9794 11057 66463 11058 11059 (MENGE: 4) (MENGE: 11) Befestigen Sie die ÖSE mit vier (4) Maschinenschrauben und 9792 Muttern an der VORDERSEITE der LINKEN TÜR. (MENGE: 1) 9787 66714...
- Seite 13 Schritt 2: Fortsetzung AK13-GE Für diese Seite brauchen Sie: 66604 66684 (MENGE: 4) (MENGE: 8) 66684 Befestigen Sie die Scharniere vier Senkkopf- Maschinenschrauben an der Türe. Befestigen Verriegelungsfedern oben unten mit sechs (6) Schrauben an der linken Seite der Tür. 66604 Befestigen Sie die horizontalen Türversteifungen oben und unten...
- Seite 14 Schritt 3 9796 Rampe (1) Hierzu benötigen Sie folgende Teile 9795 Bodenrahmen (2) Bodenrahmen 8977 Bodenrahmen, Seite (2) AK14-GE Legen Sie die Bodenrahmen auf das Fundament. Zentrieren Sie die Rampe auf der Oberseite des HINTEN RECHT vorderen Bodenrahmens. Sie sehen, 8977 daß...
- Seite 15 Hierzu benötigen Sie folgende Teile Schritt 4 9793 Eckpfosten (2) Montage der Eckpfosten/ 8075 hinteres Wandpaneel (1) hinteres Wandpaneel AK15-GE WICHTIGER HINWEIS Von diesem Punkt an brauchen Sie zahlreiche Stunden und mehr als eine Person zur Montage. 9793 Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, 9793...
- Seite 16 AK16-GE 6 16...
- Seite 17 AK17-GE 6 17...
- Seite 18 AK18-GE 6 18...
- Seite 19 AK19-GE 6 19...
- Seite 20 Schritt 9 Hierzu benötigen Sie folgende Teile 8074 Seitenpaneel (2) Seitenpaneele/Schaumstoffband AK20-GE Zum Anbringen der Paneele an das Dach benutzen Sie am Besten eine Schaumsto band Stufenleiter. HINWEIS 4. Seitenpaneel Messen Sie noch einmal die Diagonalen des Gebäudes und nehmen Sie evtl. Anpassungen vor, damit das Gebäude rechtwinklig ist.
- Seite 21 AK21-GE 6 21...
- Seite 22 Schritt 11 Hierzu benötigen Sie folgende Teile rechte Türbaugruppe (1) linke Türbaugruppe (1) Türanschlag AK22-GE Positionieren Sie die Türen wie gezeigt in den Ecken der Türöffnung und befestigen Sie d i e S c h a r n i e r e m i t 1 1 - m m - Senkkopf- Maschinenschrauben und Sechskantmuttern der Größe Nr.
- Seite 23 697.68601 TSCYS47H4 YS47EU YS47 YS47Z AK23-GE Verankerung und Bodenrahmen Verankerung Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt. Bodenrahmen Falls Sie einen Bodenrahmen-bausatz gekauft haben, müssen Sie diesen zum jetzigen Zeitpunkt einbauen. EINIGE TATSACHEN ZUM THEMA ROST 1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen.
