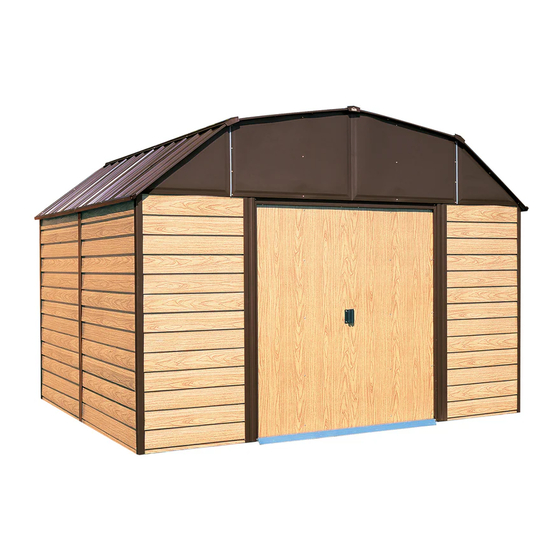

  • Seite 1 Gerätehaus TR01 Modell Nr. WH1014-D1 Der größte Hersteller von Unterstellgebäuden weltweit 714930408 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...

  • Seite 2: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.

  • Seite 3: Planen Sie Voraus

    PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom aufzubauen, wenn Teile fehlen sollten. Denn ein Montageplatz fern.

  • Seite 5: Wartung Und Pflege

    WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfirst zusätzlich mit Kanthölzern abzustützen.
  • Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB1014-A) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens. B.

  • Seite 7: Zubehörbeutel

    Schrauben (460) muttern (263) (Schraubenbeutel) Schrauben (249) 67468 65109 66646 Hutmuttern (14) Firstblende (6) 66045 U-Scheiben (400) (Schraubenbeutel) (Arrow Logo) Türgriff (2) 66183 65020 66769 66382 EckabschluB U-Scheiben (14) Türgleiter (4) untere Türführung (4) (2 rechts + 2 links) (Schraubenbeutel)
  • Seite 8 Stückliste TR08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 5291 Paneel, vorne 5305 Seitenpaneel 5307 Paneel, hinten 6114 schmaler Giebel, rechts 6115 schmaler Giebel, links 10501 Türversteifung, horizontal 7858 großer Giebel, rechts 7859 großer Giebel, links 7861 Dachpaneel 7862 Dachpaneel, rechts 7863...
  • Seite 9 MONTAGE NACH NUMMERN TR09...

  • Seite 10: Hierzu Benötigen Sie Folgende Teile

    ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8934 Rampe (1) ● ● ● ● ● 9367 Bodenrahmen, vorne (2) Schritt 1 Vormontage der ● ● ● ● ● 8936 Bodenrahmen, hinten (2) ● ● ● ● ● 10387 Bodenrahmen, Seite (4) Bodenrahmengruppen TR10 Der vordere Bodenrahmen besteht...

  • Seite 11: Vormontage Der Rahmengruppen

    ● ● ● ● ● 5986 Dachrahmen, hinten (2) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 10391 Dachrahmen, Seite (4) ● ● ● ● ● 10398 Wandführung, rechte Seite (2) Schritt 2 Vormontage der Rahmengruppen ●...

  • Seite 12: Vormontage Der Dachträger

    ● Hierzu benötigen Sie folgende Teile ● Schritt 3 ● ● ● ● ● 10386 Dachträger (12) Vormontage der Dachträger TR12 10386 Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier 10386 Teilen, die sich in der Mitte überlagern.

  • Seite 13: Montage Für Türlaufschiene

    ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6403 Türlaufschienenlasche (1) Schritt 4 Montage für Türlaufschiene ● ● ● ● ● 9366 Türlaufschiene (2) TC13 HINWEIS: Türlaufschienenlasche (lackiertes Teil) Die Türlaufschiene trägt die Schiebetüren und verleiht der vorderen Wand Stabilität.
  • Seite 14 ● Hierzu benötigen Sie folgende Teile ● Schritt 5 ● ● ● ● ● vordere Bodengruppe (1) ● ● ● ● ● seitl. Bodenrahmen (2) Bodenrahmen ● ● ● ● ● hintere Bodengruppe (1) TR14 HINTEN RECHT 10387 Setzen Sie die vormontierten Bodenrahmenteile auf das Funda- 8936 SCHRITT...

  • Seite 15: Montage Der Eckpfosten Und Des Oberen Dachrahmens

    ● ● ● ● ● 8716 Eckpfosten, rechts (2) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8715 Eckpfosten, links (2) Schritt 6 Montage der Eckpfosten und des ● ● ● ● ● vormontierte Türlaufschiene (1) ●...
  • Seite 16 ● Hierzu benötigen Sie folgende Teile ● Schritt 7 ● ● ● ● ● 8718 Mittelpfosten, hinten (1) Mittelpfosten ● ● ● ● ● 8734 Mittelpfosten, seite (2) TR16 Die Mittelpfosten stützen die Wände. SCHRITT Den Mittelpfosten in der Mitte der hinteren Wand mit 4 Schrauben mit 8718 dem Bodenrahmen und mit 2...
  • Seite 17 ● Hierzu benötigen Sie folgende Teile ● Schritt 8 ● ● ● ● ● 8717 Türpfosten (2) Türpfosten TR17 Die Türpfosten verleihen der Türöffnung Stabilität und attraktives Aussehen. Das obere Ende der Türpfosten mit der Türlaufschiene mit zwei selbstschneidenden Schrauben verschrauben.
  • Seite 18 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Seitliche Wandführungsgruppen (2) Schritt 9 Mittlere Rahmen/Seitenstrebe ● ● ● ● ● Hintere Wandführungsgruppe (1) ● ● ● ● ● 9003 Seitenstreben (10) ● ● ● ● ● 9365 mittl. Wandversteifung, vorne (2) TR18 Die beiden Laschen der mittl.

  • Seite 19: Montage Der Seiten-, Rückund Frontpaneelen

    ● ● ● ● ● 9193 Seitenpaneel (5-reihig) (8) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 5305 Seitenpaneel (3-reihig) (4) Schritt 10 ● ● ● ● ● 8736 Paneel, hinten (5-reihig) (4) Montage der Seiten-, Rückund ●...

  • Seite 20: Montage Der Giebel

    ● ● ● ● ● 7858 großer Giebel, rechts (2) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 7859 großer Giebel, links (2) ● ● ● ● ● 6114 schmaler Giebel, rechts (2) Schritt 11 Montage der Giebel ●...
  • Seite 21 ● ● ● ● ● Linke Giebelgruppen (2) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Rechte Giebelgruppen (2) Schritt 12 Giebel/Dachträger ● ● ● ● ● Einzeldachträger (4) ● ● ● ● ● 6636 Giebelwinkel (2) TR21 Einen rechten und einen linken Giebel anheben und unter dem...
  • Seite 22 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Hauptdachträger (1) Schritt 13 Dachträger/Versteifungen ● ● ● ● ● 6227 Dachträgerversteifung (2) TR22 Die Laufschienenträger wie gezeigt vorderen Giebelgruppe befestigen. SCHRITT Das Dichtungsband um die verbundenen Kanten der großen linken und rechten Giebel wickeln.

  • Seite 23: Montage Der Rechten Dachpaneele

    ● Hierzu benötigen Sie folgende Teile ● Schritt 14 ● ● ● ● ● 7862 Dachpaneel, rechts (1) Montage der rechten Dachpaneele TR23 Zur Montage der Dachpaneele 7863 7862 benötigen Sie eine Stufenleiter. Beginnen Sie auf der hinteren rechten Seite. Alle Schrauben auf dem Dach 7861 7861 müssen mit einer U-Scheibe unterlegt...

  • Seite 24: Montage Des Daches

    ● ● ● ● ● 7863 Dachpaneel, links (1) ● Hierzu benötigen Sie folgende Teile ● Schritt 15 ● ● ● ● ● 7861 Dachpaneel (2) Montage des Daches ● ● ● ● ● 6797 Firstblende (3) TR24 Verschrauben Sie 1 linkes Schrauben zum Dachträger Dachpaneel auf der hinteren...
  • Seite 25 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 7861 Dachpaneel (4) Schritt 16 Montage des Daches ● ● ● ● ● 6869 Firstblende (3) TR25 Vier weitere Dachpaneele und das Dichtungsband anbringen. Decken Sie die Einkerbungen mit den ca.
  • Seite 26 ● ● ● ● ● 7861 Dachpaneele (2) ● Hierzu benötigen Sie folgende Teile ● Schritt 17 ● ● ● ● ● 7863 Dachpaneel, links (1) Montage des Daches ● ● ● ● ● 6797 Firstblende (3) ● ● ● ● ● 7862 Dachpaneel, rechts (1) TR26 Verschrauben Sie 2 Dachpaneele, 1 linkes Dachpaneel, 3 Firstblenden...
  • Seite 27 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6893 Dachrand, links (2) Schritt 18 ● ● ● ● ● 6892 Dachrand, rechts (2) Montage des Dachränder ● ● ● ● ● 6015 Dachrand, Mitte (2) TR27 Den rechten, linken und mittleren Dachrand mit den unteren Enden der Dachpaneele auf jeder Seite an den...

  • Seite 28: Montage Der Türen

    ● ● ● ● ● 67730 Wabenpaneel (2) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 10509 rechte und linke Türen (2) Schritt 19 Montage der Türen ● ● ● ● ● 10501 horiz. Türversteifung (4) ●...

  • Seite 29: Montage Der Türen Und Justierung

    ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● recht Türgruppe (1) Schritt 20 ● ● ● ● ● linke Türgruppe (1) Montage der Türen und Justierung TR29 horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT...

  • Seite 30: Einige Tatsachen Zum Themz Rost

    EINIGE TATSACHEN ZUM THEMZ ROST TC30 Rostbildung lst ein natürlicher Oxydationsvorgang, der auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die beim normalen Zusammenbauen, Handhaben und Gebrauch entstehen. Die Rostentwicklung läßt sich vermeiden oder beim Auftreten so schnell wie möglich aufhalten, wenn man diese normalen rostanfälligen...
