Instruction manual
Please read these in struc tions care-
ful ly and make sure you un der stand
them before using this ma chine.
Bedienungsanleitung
Lesen Sie diese Anweisungen sorg-
fältig durch und machen Sie sich mit
dem Inhalt vertraut, bevor Sie diese
Maschine benutzen.

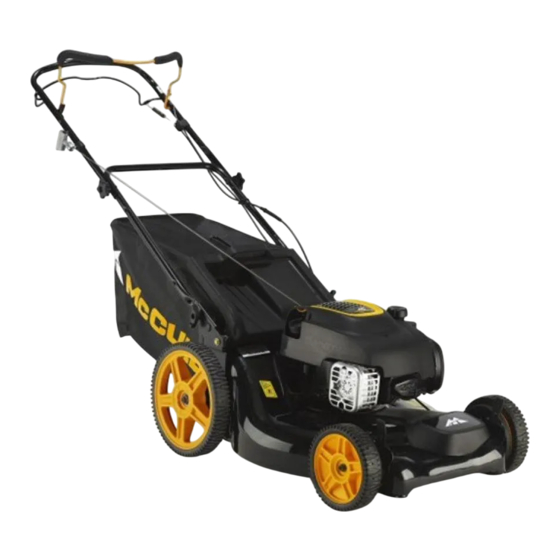

M51-140F
Manuel d'instructions
Lisez très attentivement et
soyez certain de comprende
ces in struc tions avant d'utiliser
cette machine.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones
antes de usar esta maquina.
Euro
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
Werbung
Verwandte Anleitungen für McCulloch M51-140F
Inhaltszusammenfassung für McCulloch M51-140F
- Seite 1 M51-140F Euro Instruction manual Manuel d’instructions Instructieboekje Please read these in struc tions care- Lisez très attentivement et Lees deze instructies aandachtig ful ly and make sure you un der stand soyez certain de comprende en zorg dat u ze begrijpt voordat them before using this ma chine.
- Seite 2 CONTENTS PAGE INDICE SIVU SAFETY RULES .........3-10 REGLAS DE SEGURIDAD ....3-10 TECHNICAL DATA ........11 ESPECIFICACIONES TÉCNICAS ..11 OVERVIEW ..........12 SUMARIO ..........12 ASSEMBLY ........13-15 MONTAJE.........13-15 ADJUSTMENTS .......16-18 REGULACIÓN ........16-18 START AND STOP ......19-21 ARRANQUE Y PARADA ....19-21 USE ..........21-22 APLICACIÓN DEL CORTACÉSPED ..21-22 MAINTENANCE .......23-26 MANTENIMIENTO ......23-26 GENERAL INFORMATION ....27...
- Seite 3 • Stop the blade if the lawnmower has to be Safe Operation Prac tic es for Pe des tri- tilted for trans por ta tion when cross ing sur- an-Controlled Rotary Lawnmowers faces other than grass, and when transport- ing the lawnmower to and from the area to IMPORTANT: This cutting machine is ca pa ble be mowed.
- Seite 4 • Always let someone know you are outside - Alle Deckel wieder fest auf Kraftstofftanks mowing. und Kraftstoffbehältern anbringen. IV. Maintenance and Storage • Schadhafte Schalldämpfer ersetzen. • Keep all nuts, bolts and screws tight to be • Vor dem Gebrauch immer mit einer Sich- sure the equip ment is in safe work ing condi- tprüfung sicherstellen, daß...
- Seite 5 • Den Motor stoppen und das Kabel der Zünd- Mesures de sécurité d'utilisation kerze trennen: d'une tondeuse à hélice horizontale - vor dem Entfernen von Verstopfungen aus à conducteur marchant dem Mähwerk oder dem Auswurf; ATTENTION: Cette tondeuse est capable - vor dem Prüfen, Reinigen oder Reparieren d’amputer mains ou pieds et de projeter des des Rasenmähers;...
- Seite 6 III. Utilisation • Lorsque la tonte est terminée, réduisez • Ne jamais démarrer un moteur à l’intérieur les gaz avant de couper le moteur et, si le dans un espace confiné où des émanations tondeuse à gazon est équipé d’un robinet dangereuses de monoxyde de carbone pour- d’arrêt du carburant, fermez celui-ci.
- Seite 7 • Nunca permita que los niños o las per so nas • Parar la hoja en caso de que se tenga que sin los conocimientos adecuados operen la inclinar el cortacésped para transportarlo segadora. Leyes lo cales pueden restriñir la por una superficie que no sea de hierba, o edad del operador.
- Seite 8 • Los niveles de vibración que se indican - Als benzine is gemorst, probeer de motor en este manual no están ajustados a la dan niet te starten maar haal de machine exposición a vibraciones de los trabajadores. van de plaats vandaan waar u benzine Los empleados deben calcular unos valores heeft gemorst en zorg dat u geen ontstek- de exposición equivalentes a 8 horas (Aw) y...
- Seite 9 - nadat u een ongewenst voorwerp heeft Misure operative di sicurezza per geraakt. Inspecteer de maaimachine op rasaerba schade en voer reparaties uit voordat u de machine weer start en gebruikt; ATTENZIONE: Questo trattorino tosaerba ha - als de machine abnormaal begint te trillen (onmiddellijk controleren).
- Seite 10 • Usare i tosaerba soltanto con la luce del WAARSCHUWING: KINDEREN KUNNEN giorno oppure in presenza di buona luce VERWOND WORDEN DOOR DEZE APPA- artificiale. RATUUR. De American Academy of Pediat- rics adviseert dat kinderen minimaal 12 jaar • Se possibile, evitare di utilizzare l’apparecchio sull’erba bagnata.
- Seite 11 These symbols may appear on your machine or Estos símbolos pueden aparecer sobre su unidad in the literature supplied with the product. Learn o en la literatura proporcionada con el producto. and understand their meaning. Complies with Aprenda y comprenda sus significados. Cumple the provisions and current amendments of the las estipulaciones y enmiendas actuales de las Directives and Standards shown in the product...
- Seite 13 ASSEMBLING Handle Pull up the handle in direction of the arrow. With the handle in up-turned position, tighten the wing-nuts. MONTAGE Griff Griff in Pfeilrichtung hochklappen. Anschließend Flü- gelmuttern anziehen. MONTAGE Manche Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à...
- Seite 14 Install Starter Rope (T-knob) • Loosen T-knob. • Hold brake yoke down to upper handle and slowly pull out the starter rope until the rope will slip into loop of the rope guide. • Tighten T-knob. Starterseil Installieren (T-Knauf) • Lösen Sie den T-Knauf. •...
- Seite 15 To Assemble and Attach Grass Catcher • Put grass catcher frame into grass bag with stiff part of bag on the bottom. • Slip vinyl bindings over frame. • The grass catcher is secured to the lawn mower housing when the rear door is lowered onto the grass catch er frame.
- Seite 16 To Empty Grass Catcher • To remove grass catcher, release en gine brake yoke to stop engine. • Lift up rear door and remove the grass catcher by the handle. • Do not drag the bag when emptying, it will cause unnecessary wear.
- Seite 17 To Convert Mower FOR REAR BAGGING - • Grass catcher installed. FOR MULCHING - • Rear door (1) closed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - • Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES - • Hintere Klappe (1) geschlossen. Pour Convertir la Tondeuse POUR LE RAMASSAGE ARRIÈRE - •...
- Seite 18 Adjustment The mower can be set to different cutting levels. Adjust to desired cutting level by means of the lever at each wheel. Move the lever towards the wheel and set the cutting level. All wheels must be in the same height positions, otherwise uneven cutting will result.
- Seite 19 Starting and Stopping Place the mower on a flat surface. Note: not on gravel or similar. Fill the tank with petrol, not oil-blended. Do not fill with petrol while the engine is running. • To start a cold engine, push primer (3) times before trying to start.
- Seite 20 Arranque y Parada Colocar el cortacésped en una superficie llana (sin gravilla, guijarros, etc.). Rellenar el tanque de gasolina pura, sin aceite. No rellenar el tanque mientras está funcionando el motor. • Para arrancar un motor frio, empuje el cebador (3) veces antes de tratar de arrancar.
- Seite 21 Drive • Forward drive is engaged (1) and disengaged (2) with the clutch bar at the top of the handle. Lauf • Das Ein- (1) und Asschalten (2) des Antribes geschieht mit Hilfe des Kupplungsbügels zuoberst am Handgriff. Mise en service •...
- Seite 22 Before mowing, objects such as twigs, toys and stones should be removed from the lawn. Bevor mit dem Mähen begonnen wird, sollten Zweige, Spielzeuge, Steine usw. von der Rasenfläche entfernt werden. Avant de commencer à tondre, il faut débarrasser la pelouse des branch es, des jouets, des pierres etc...
- Seite 23 Maintenance Always remove the spark plug lead before repair, cleaning or main te nance work. After 5 hours running time, tighten screws and nuts. Check the oil. The spark plug must be at the highest point on the mower when it is tilted up.
- Seite 24 Annually (After end of season) Grinding and balancing the cutter blade. Remove the spark plug lead. Fitting and removing the blade require the use of protective gloves. Unscrew the cutter blade and deliver it to a service workshop for grinding and balancing.
-
Seite 25: Air Filter
N.B.: Alvorens de grasmaaier van olie te voorzien, leeg dan eerst de benzinetank door de motor te laten draaien tot de tank leeg is. Ververs de olie elk seizoen, of na 25 u rijden. Laat de motor warmlopen, schakel de motor uit en demonteer de ontstekingskabel. -
Seite 26: Filtro De Aire
FILTRE À AIR Votre moteur ne fonctionnera pas correctement et risque d’être endommagé en cas d’utilisation d’un filtre à air encrassé. Remplacez le filtre à air toutes les 100 heures de fonctionnement ou toutes les saisons, à la première des deux occurrences. Procédez à un entretien plus fréquent du filtre à... - Seite 27 GENERAL INFORMATION Transport Remove spark plug lead. Empty the petrol tank. Before public trans port ing, engine oil and petrol must be removed. NOTE: Before tipping mower to drain oil, drain fuel tank by running engine until fuel tank is empty. ALGEMEINE ERLÄUTERUNGEN Transport Zienhen Sie das Zündkerzenkabel ab.
- Seite 28 115 62 86-20 Rev. 5 06.23.15 BY Printed in U.S.A.
