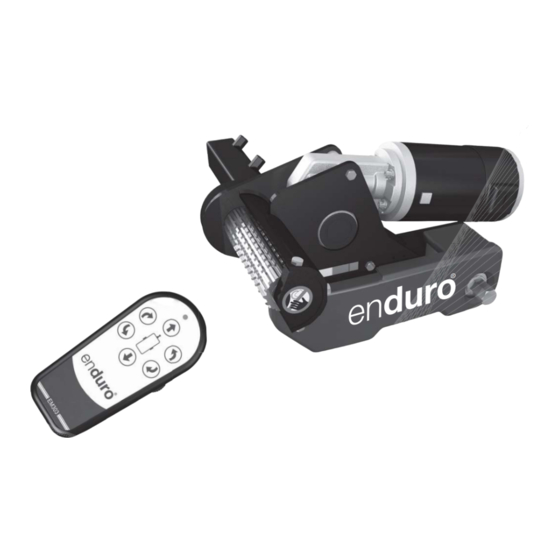

Enduro EM303 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Enduro Anleitungen
  4. Autozubehör
  5. EM303
  6. Bedienungsanleitung

Enduro EM303 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EM303:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

NL Caravanmover
..
DE Anhanger-Rangierhilfe
UK Caravan manoeuvring system
FR Moteur de caravane
NL Alleen voor professionele installatie
..
DE Nur fur professionelle Installation
UK For Professional Installation Only
,
FR Pour l installation Professionnelle Seulement
Modellbezeichnung: EM303
Model Number: EM303
Numero de type: EM303
NL:Gebruikers Handboek
DE:Bedienungsanleitung
UK:User Manual
FR:Manuel d utilisateur
R
Model: EM303
,
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Enduro EM303

Inhaltszusammenfassung für Enduro EM303

  • Seite 1 Model: EM303 DE Anhanger-Rangierhilfe Modellbezeichnung: EM303 UK Caravan manoeuvring system Model Number: EM303 Numero de type: EM303 FR Moteur de caravane NL Alleen voor professionele installatie DE Nur fur professionelle Installation UK For Professional Installation Only FR Pour l installation Professionnelle Seulement...
  • Seite 2 Verpakkingsinhoud/Paketinhalt Package Contents/Contenu du colis...

  • Seite 17: Motoreenheid Kabelbinder 8X400

    Unterlegscheiben 10mmØ Blechschrauben - M4x15 Kabelschelle 19,2mm Kabelschelle 10,4mm Kabelschuhe 8mmØ Kabelschuhe 6mmØ Kabelschuhe/Flachstecker Nummerierte Kabelkennzeichnungen (1,2,3,4) Polmarkierungen (+,-) Motoreinheit Kabelbinder 8x400 Kabelbinder 2x70 Batterietrennschalter, Schlüssel & Außengehäuse Abstandhalter 20x20mm Fernbedienung mit Schlaufe Elektronische Steuereinheit ® enduro EM303 Ref: EM303-UM-TKI-1010-Rev.A.

  • Seite 18: Einleitung

    Qualitätskontrollverfahren durchlaufen. Durch das Verwenden der Fernbedienung können Sie Ihren Wohnwagen mühelos in jede erforderliche Position innerhalb der Betriebsrichtlinien bewegen. Der EM303 ist ausgestattet mit Soft-Start und Soft-Stop-Elektronik, wodurch Sie noch genauer manövrieren, An und Abkoppeln können. Die Wohnwagen Rangierhilfe besteht aus zwei 12V motorgetriebenen Antriebsrollen, einem elektronischen 12V Steuergerät und einer Fernbedienung.

  • Seite 19: Installation - Mechanisch

    Schrauben. Es können maximal drei Abstandshalter übereinander montiert werden, sodass ein Höhenunterschied von 45mm ausgeglichen werden kann. Beachten Sie, dass die minimale Bodenfreiheit zwischen dem tiefsten Punkt der Rangierhilfe und dem Boden nicht weniger als 110mm sein darf. ® enduro EM303 Ref: EM303-UM-TKI-1010-Rev.A.
  • Seite 20 Motor B Minus (-) Kabel zum Anschluss 3 Markieren Sie mit Hilfe der Kabelmarkierungen (25) die Motorkabel (12 & 13) für beide Motoreinheiten. Die Kabel für den linken und den rechten Motor sollten gleich lang sein. Vermeiden Sie Schlingen. ® enduro EM303 Ref: EM303-UM-TKI-1010-Rev.A.

  • Seite 21: Bedienung - Sicherheitsrichtlinien

    Stellen Sie sicher, dass die 25mm Bohrung durch den Boden des Wohnwagen für die Kabeldurchführung wasserdicht abgedichtet wird (z.B. mit flexiblen Kitt). ® Die Installation der enduro Caravan Rangierhilfe ist nun abgeschlossen. BEDIENUNG – SICHERHEITSRICHTLINIEN Vor dem Betrieb der Rangierhilfe in der Praxis, ist es ratsam, die ersten Rangierversuche, auf einem offenen Gelände (ohne Hindernisse) durchzuführen.

  • Seite 22: Arbeitsweise - Motoreinheiten

    Rangierhilfe hat zwei Motoreinheiten (1 & 2). Normalerweise sind diese vor der Wohnwagen- /Anhängerachse montiert. Beide Einheiten sind identisch, dürfen jedoch nicht ausgetauscht werden. Abb. 4 A: Antriebsrollen B: 12V Motor C: Verbindungsanschlüsse (+ und -) D: Basiseinheit E: Fahreinheit F: Getriebeschutz ® enduro EM303 Ref: EM303-UM-TKI-1010-Rev.A.

  • Seite 23: Bedienung - Fernbedienung

    Fehlermeldungen über die Fernbedienung: ® Der enduro EM303 zeigt alle Fehlermeldungen über die Fernbedienung. Über die grüne LED (Abb. 5H) und ein akustisches Signal. Grüne LED aus, kein Summer: Fernbedienung ist ausgeschaltet und die Rangierhilfe ist nicht aktiviert oder die Fernbedienung befindet sich im Standby-Modus.

  • Seite 24: Funktionsweise - Elektronische Steuereinheit

    Das Stützrad sollte nicht ganz ausgefahren sein (Das Stützrad könnte sich verbiegen). Stecken Sie das Endstück der Kurbel (6) auf die Kurbelwelle (Abb. 9A) der rechten oder linken Motoreinheit. Dies ist nur auf einer Seite Ihres Wohnwagens erforderlich, da die andere Seite durch Antriebsstange automatisch folgt. ® enduro EM303 Ref: EM303-UM-TKI-1010-Rev.A.

  • Seite 25: Bedienung - An- Und Abkuppeln

    EMPFEHLUNG: Es ist besser den Wohnwagen rückwärts bergauf zu manövrieren. ® Nach dem Rangieren, deaktivieren Sie die enduro Rangierhilfe durch ein Schieben vom Schiebeschalter an der Fernbedienung (Abb. 5A) in den Zustand "0”. Die grüne LED (Abb. 5H) auf der Fernbedienung erlischt.

  • Seite 26: Wartung

    Rangierhilfe einmal jährlich. Diese Inspektion sollte alle Schrauben- und Mutter-Verbindungen, die Kabel und elektrischen Verbindungen beinhalten, sowie die Schmierung der beweglichen Teile. ® Sollten Fehler oder Probleme auftreten, benachrichtigen Sie Ihre enduro Rangierhilfe Lieferant. FEHLERBEHEBUNG Sollte Ihre Rangierhilfe einmal nicht funktionieren, gehen Sie bitte folgendermaßen vor: Die Einheit funktioniert überhaupt nicht:...
  • Seite 27 Sie außerhalb des Unternehmensbereichs wegen Batterieausfall, falsche oder nicht sachgerechte Montage, Missbrauch oder Unfallschäden usw. Probleme haben, von Ihnen übernommen werden. ® Bitte tragen Sie die Seriennummer von der Rangierhilfe enduro in das Produktregistrierungsformular ein und senden Sie diese zu der entsprechenden Adresse zurück (siehe umseitig).
