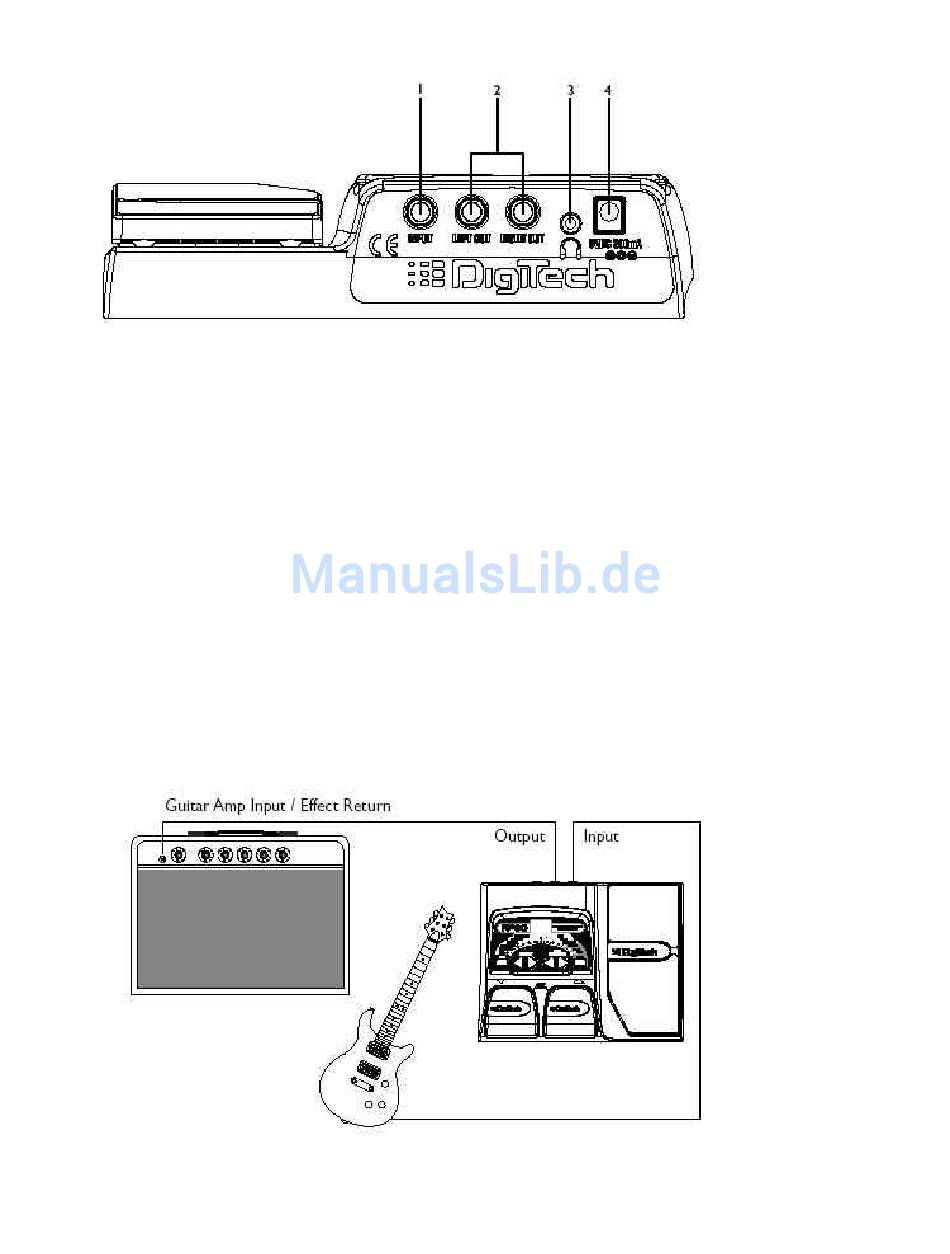

1. Input - An diese Buchse schließen Sie Ihr Instrument an.
2. Output - Verbinden Sie diese Ausgänge mit den Eingängen ihrer Verstärker oder den Line Eingängen ihres Mischpults.
Benutzen sie den linken Ausgang des RP80 um das Gerät in Mono zu betreiben.
Anm.: Sofern Sie das RP80 direkt in ein Mischpult,Aufnahmegerät oder Kopfhörer
einspeisen, können Sie die Global Cabinet Modeling-Funktion einschalten, um
bei allen Presets die Wiedergabe über Lautsprecher zu simulieren (nähere
Einzelheiten zum Global Cabinet Modeling finden Sie auf Seite 23).
3. Kopfhörer Ausgang – Schliessen sie eine Stereo Kopfhörer and diese1/8" Buchse an.
4. Power Input - Schließen Sie hier nur das originale DigiTech PS200R Netzteil an.
Anschlüsse herstellen
Beim RP80 stehen verschiedene Anschlussoptionen zur Wahl. Die folgenden Diagramme zeigen
die Anschlüsse für einige dieser Optionen.
Bevor Sie den RP80 anschließen, sollten Sie sicherstellen, dass Ihre Verstärker ausgeschaltet und
die Stromversorgung des RP80 unterbrochen ist. Der RP80 besitzt keinen Netzschalter. Um den
RP80 auszuschalten, können Sie entweder die Kabelverbindung zwischen Instrument und Input-
Buchse unterbrechen (Batteriebetrieb) oder das optionale PS200R Netzteil von der RP80 Power-
Buchse oder der Netzsteckdose trennen (Netzbetrieb).
Mono-Betrieb
Schließen Sie Ihre Gitarre an den Eingang des RP80 an.Verbinden Sie die Ausgänge
des RP80 über Mono-Instrumentenkabel mit dem Instrumenteneingängen Ihrer Verstärker.
Stereo-Betrieb
Für den Stereo-Betrieb verbinden Sie Ihre Gitarre mit dem Eingang des RP80. Schließen Sie je
ein Instrumenten Kabel an den Ausgängen des RP80 an und verbinden Sie das andere Ende der Kabel
