Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein
Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und
anderen Relais/Einheiten ist jedoch erforderlich.
Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.
4. Anschlüsse
Alle Spannungseingänge können durch eine 2A Sicherung geschützt werden.
Das Relais ist vor ESD (elektrostatischer Elektrizität) geschützt, und ein weiterer Son-
derschutz während des Montieren des Relais davor ist deswegen nicht erforderlich.

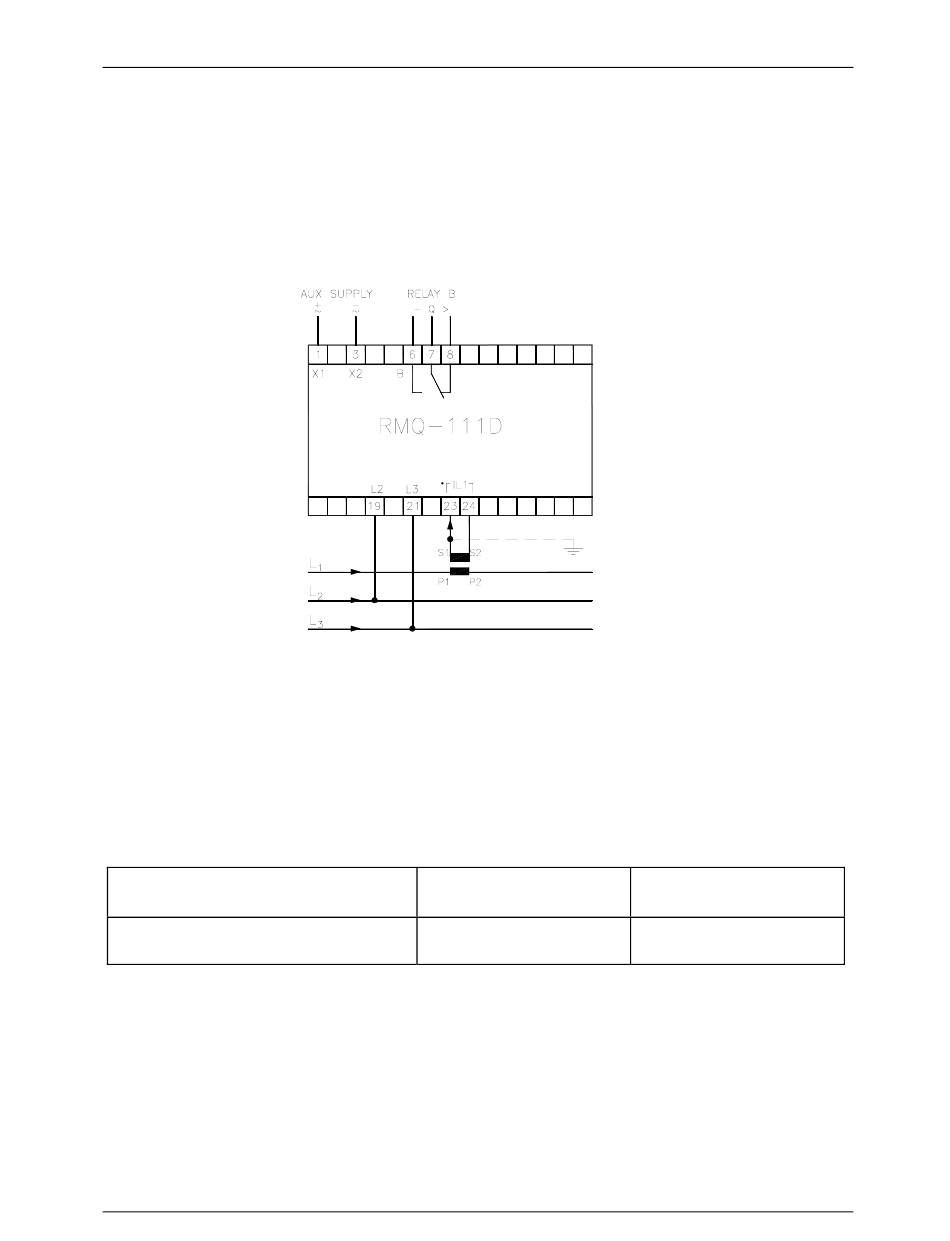

Wenn der Stromwandler nicht in derselbe Phase wie im Anschluβdiagram gezeigt
angebracht ist, sind die Spannungseingänge wie in folgender Tabelle anzuschliessen:
Externer Stromwandler
ist an L2 angeschlossen
Externer Stromwandler
ist an L3 angeschlossen
Installations- und Inbetriebsnahmeanleitungen RMQ-111D
L3 an Klemme Nr. 19
anschlieβen
L1 an Klemme Nr. 19
anschlieβen
L1 an Klemme Nr. 21
anschlieβen
L2 an Klemme Nr. 21
anschlieβen
4189340125E (D)
