1. Beschreibung
Dieses Erregerausfallschutzrelais des Typs RMQ-111D ist Teil einer kompletten DEIF-
Baureihe (die uni-line) von Relais für den Schutz und die Regelung von Generatoren.

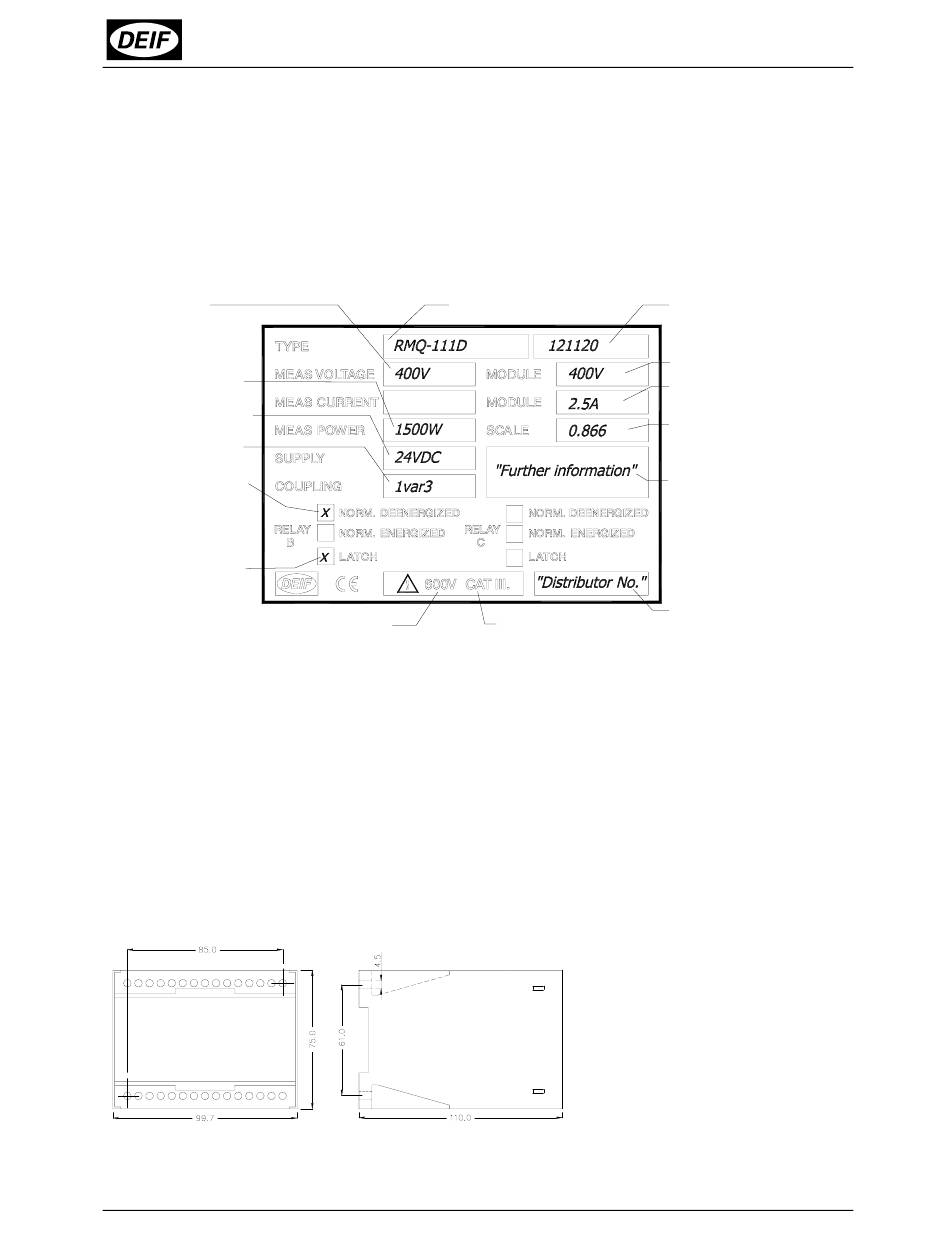

2. Etikett
Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet:
Meβspannung
Geeichte Sekundär-
leistung des Relais
Anm.
1:
Versorgungsspannung
Schaltung
(von DEIF eingestellt)
Relaisschaltung
Gezeigt ist Relais B als
ein normal abgefallenes
Relais mit Selbsthaltung
ll d
i
d
Kontakt verbleibt in
Schaltposition, selbst
wenn der Eingang wieder
in den Normalzustand
zurückkehrt.
Selbsthaltung ist durch
Höchste Spannung
Abschalten der Hilfsspan-
der Erde gegenüber
nung zurückzusetzen.
Berechnung der Meβleistung:
1,732 x Spannungsmodul x Strommodul x Skala = Me
Hinweis: Das Relais ist mit einem 200 ms Einschaltkreis ausgestattet, der die korrek-
te Funktion des Relais beim Einschalten der Hilfsspannung sicherstellt.
Normal angezogene Kontakte ("NE") werden nicht betätigt (Kontakt öff-
net/schlieβt nicht) vor Ablauf von 200 ms nach Einschalten der Hilfsspan-
nung. Auβerdem ist das Relais mit einem 200 ms Ausschaltkreis versehen,
der die Überwachung und Erfassung nach Ausschalten der Hilfsspannung
sicherstellt.
3. Montageanleitung
Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com
Seite 2 von 4
Typenbezeichnung
Installationskategorie
Das RMQ-111D ist für den
Schalttafelaufbau vorgesehen,
entweder an einer 35 mm DIN
Schienen oder mittels 2 Stück
4 mm-Schrauben montiert.
Gewicht: ca. 0,650 kg
DEIF's Bestätigungs-Nr.
Bei Anfragen anzugeben.
Montiertes Spannungsmodul
Montiertes Normstrommodul
1
Skalierung
(für Anpassung
der Einheit an Meβleistung)
Sondereichung
(wenn Normeichung nicht verwendet wird)
Vertreters ID-Nr.
Wird vom Vertreter bei Kunden-
anpassung der Einheit ausgefüllt.
t
β
leistung
