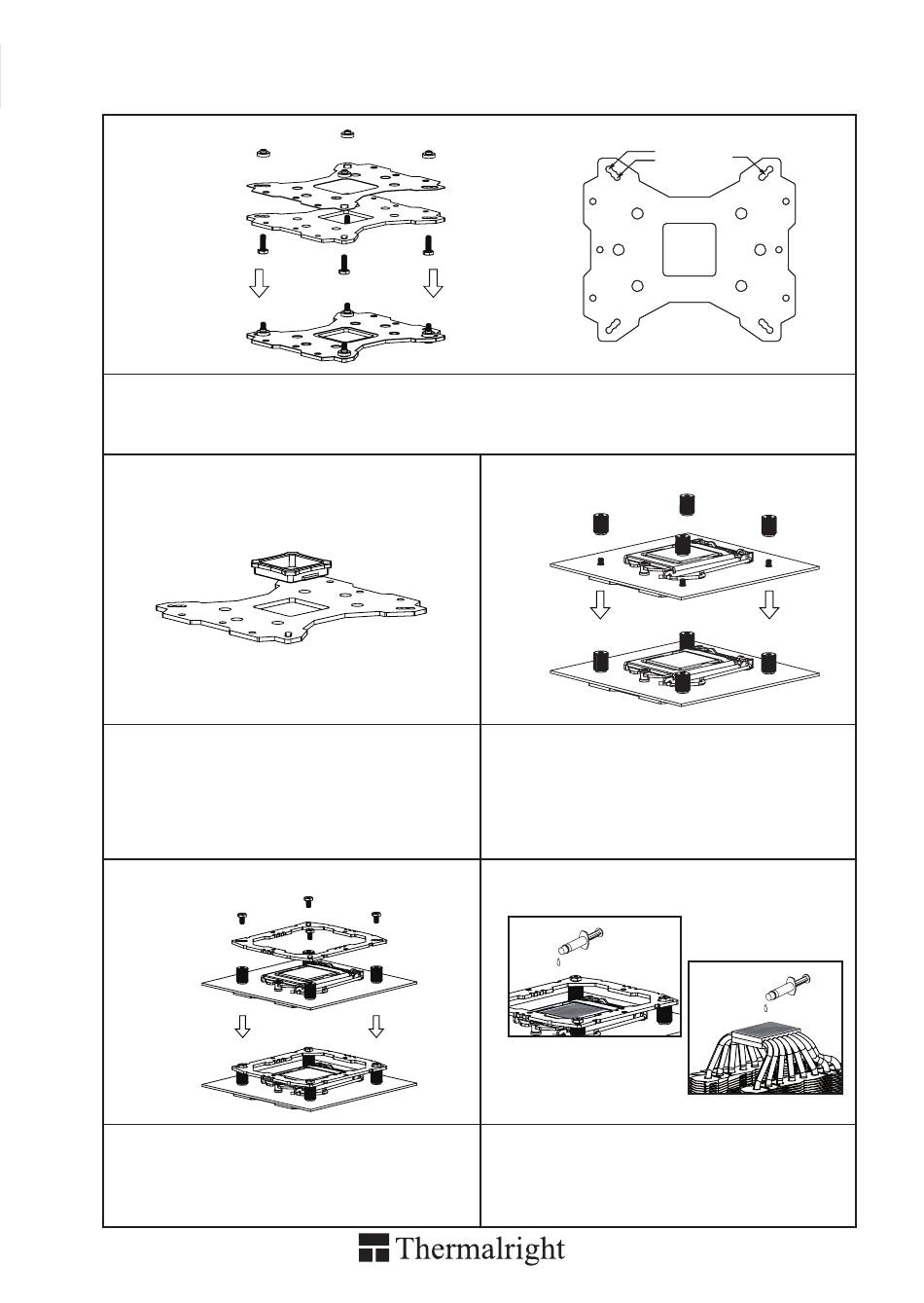

Installationsanleitung:
Schritt 1:
Achten Sie auf die für die entsprechenden Intel Socket (775/1150/1155/1156/1366) vorgesehene
Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von
unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier
Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
Schritt 2:
Beachten Sie: Bei Verwendung einer Intel
Sockel 775 Plattform setzen Sie zuerst den
Backplate Aufsatz in die quadratische Öffnung
der Backplate ein. Gehen Sie sicher, dass der
Aufsatz nach unten zeigt.
Schritt 4:
1
Setzen Sie den Montagerahmen auf die
Rändelschrauben. Verwenden Sie die vier M3L6
Schrauben, um den Montagerahmen auf den
Rändelschrauben zu befestigen.
3
4
2
3
1366
1366
775
775
Schritt 3:
1
Platzieren Sie das Mainboard von oben auf die
Backplate, so dass die hervorstehenden
Schraubengewinde durch die Löcher um den
Prozessorsockel gehen. Schrauben Sie die
Rändelschrauben auf die vier Schraubengewinde
Achten Sie dabei darauf, dass die Seite mit der
Unterlegscheibe zur Backplate zeigt.
Schritt 5:
Tragen Sie eine hauchdünne Schicht
Wärmeleitpaste auf der Oberfläche der CPU
und auf der Unterseite des Kühlers auf.
115x
4
2
3
