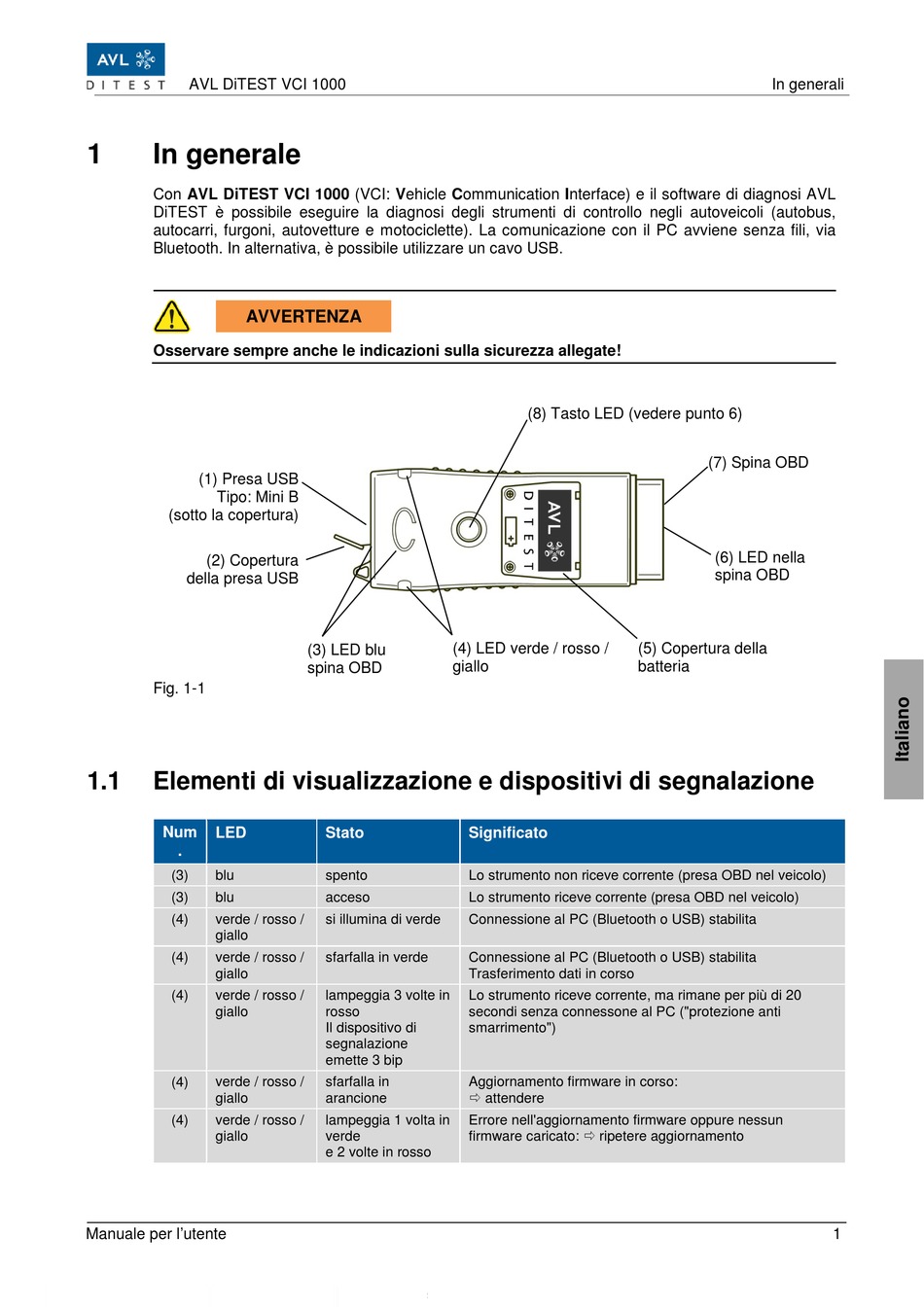

AVL DiTEST VCI 1000
1 In generale
Con AVL DiTEST VCI 1000 (VCI: Vehicle Communication Interface) e il software di diagnosi AVL
DiTEST è possibile eseguire la diagnosi degli strumenti di controllo negli autoveicoli (autobus,
autocarri, furgoni, autovetture e motociclette). La comunicazione con il PC avviene senza fili, via
Bluetooth. In alternativa, è possibile utilizzare un cavo USB.
AVVERTENZA
Osservare sempre anche le indicazioni sulla sicurezza allegate!
(1) Presa USB
Tipo: Mini B
(sotto la copertura)
(2) Copertura
della presa USB
Fig. 1-1
1.1 Elementi di visualizzazione e dispositivi di segnalazione
Num
LED
.
(3) blu
(3) blu
(4) verde / rosso /
giallo
(4) verde / rosso /
giallo
(4) verde / rosso /
giallo
(4) verde / rosso /
giallo
(4) verde / rosso /
giallo
Manuale per l'utente
(4) LED verde / rosso /
(3) LED blu
giallo
spina OBD
Stato Significato
spento Lo strumento non riceve corrente (presa OBD nel veicolo)
acceso Lo strumento riceve corrente (presa OBD nel veicolo)
si illumina di verde Connessione al PC (Bluetooth o USB) stabilita
sfarfalla in verde Connessione al PC (Bluetooth o USB) stabilita
Trasferimento dati in corso
lampeggia 3 volte in Lo strumento riceve corrente, ma rimane per più di 20
rosso secondi senza connessone al PC ("protezione anti
Il dispositivo di smarrimento")
segnalazione
emette 3 bip
sfarfalla in Aggiornamento firmware in corso:
 attendere
arancione
lampeggia 1 volta in Errore nell'aggiornamento firmware oppure nessun
firmware caricato:  ripetere aggiornamento
verde
e 2 volte in rosso
(8) Tasto LED (vedere punto 6)
(5) Copertura della
batteria
In generali
(7) Spina OBD
(6) LED nella
spina OBD
