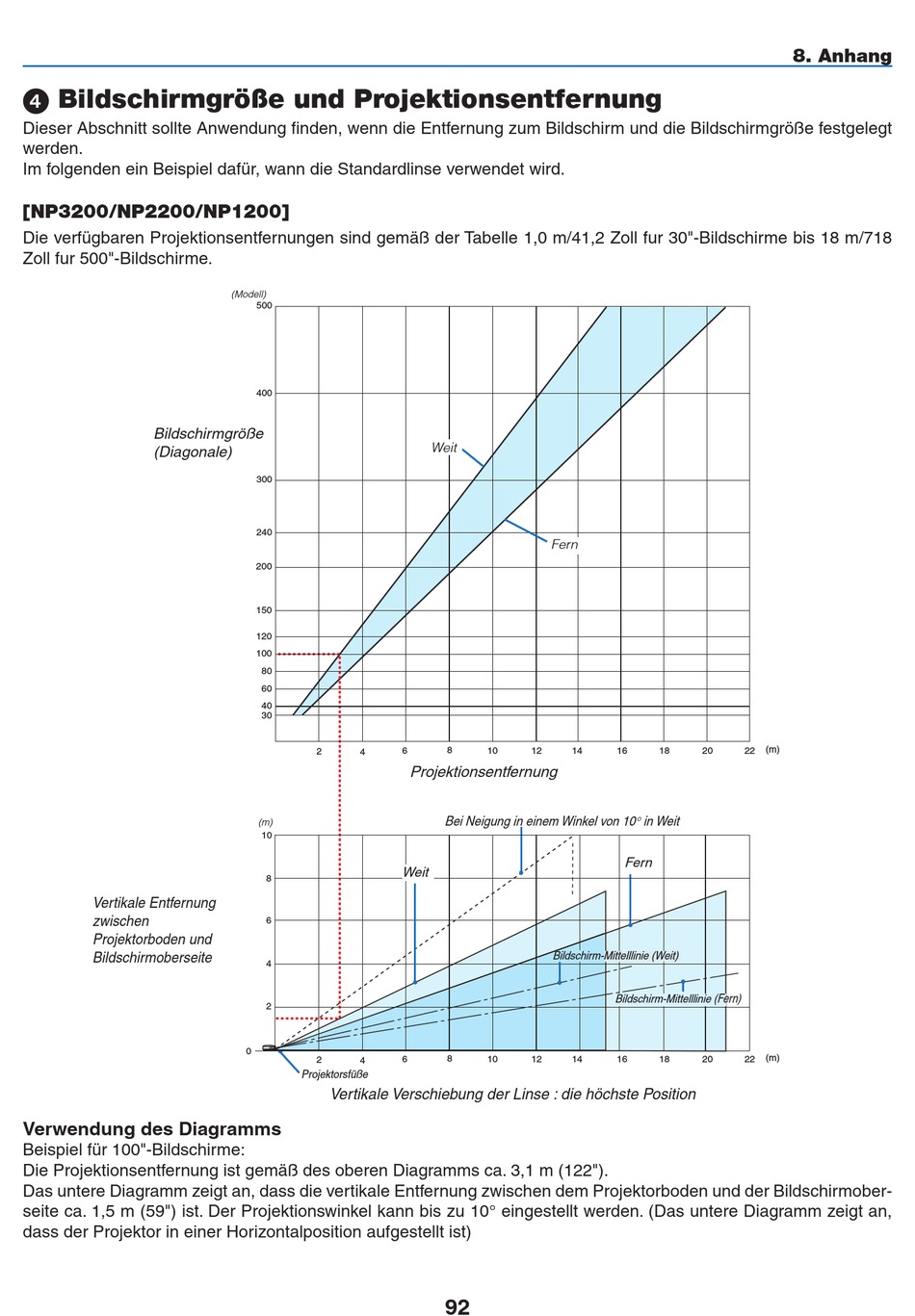

4 Bildschirmgröße und Projektionsentfernung
Dieser Abschnitt sollte Anwendung finden, wenn die Entfernung zum Bildschirm und die Bildschirmgröße festgelegt
werden.
Im folgenden ein Beispiel dafür, wann die Standardlinse verwendet wird.

[NP3200/NP2200/NP1200]

Die verfügbaren Projektionsentfernungen sind gemäß der Tabelle 1,0 m/41,2 Zoll fur 30"-Bildschirme bis 18 m/718
Zoll fur 500"-Bildschirme.
Bildschirmgröße
(Diagonale)
Vertikale Entfernung
zwischen
Projektorboden und
Bildschirmoberseite

Verwendung des Diagramms

Beispiel für 100"-Bildschirme:
Die Projektionsentfernung ist gemäß des oberen Diagramms ca. 3,1 m (122").
Das untere Diagramm zeigt an, dass die vertikale Entfernung zwischen dem Projektorboden und der Bildschirmober-
seite ca. 1,5 m (59") ist. Der Projektionswinkel kann bis zu 10° eingestellt werden. (Das untere Diagramm zeigt an,
dass der Projektor in einer Horizontalposition aufgestellt ist)
(Modell)
500
400
300
240
200
150
120
100
80
60
40
30
2 6
4
(m)
10
Weit
8
6
4
2
0
6
2 4
Projektorsfüße
Vertikale Verschiebung der Linse : die höchste Position
Weit
Fern
8
10 12 14
Projektionsentfernung
Bei Neigung in einem Winkel von 10° in Weit
Bildschirm-Mittelllinie (Weit)
8 10 12 14
92
(m)
16 18 20 22
Fern
(Fern)
Bildschirm-Mittelllinie
(m)
16 18 20 22
8. Anhang
