Madicon – Quickstart
Inbetriebnahme
Diese Quickstart-Anleitung beschreibt die Inbetriebnahme des Madicon in
Verbindung mit dem SPL Madison
Das SPL Madison ist das ideale MADI Audio Interface, denn es bietet 16 analoge
Eingänge und 16 analoge Ausgänge in höchster Audioqualität.
In Verbindung mit dem Madicon bietet dieses System SmartMADI
Madisons können in Reihe (Daisy-Chaining) angeschlossen werden und die
Sample Rate wir über den MADI Stream übertragen.
1
Lesen Sie die Sicherheitshinweise auf Seite 18!
2
Laden und installieren Sie die erforderliche Sofware unter: madicon.spl.audio
Für Windows:
• aktueller Treiber.
• aktuelle Madicon Mixer Software.
Für macOS:
• aktuelle Madicon Mixer Software.
Verbinden Sie das Madicon mit dem beigefügten USB Kabel an einen Bus-
3
Powered USB 3 Port Ihres Computers.
Das Madicon ist ein Bus-Powered USB Gerät und hat einen Stromverbrauch von weniger als 2.5 Watt.
Um einen zuverlässigen Betrieb zu gewährleisten, verbinden sie das Madicon direkt mit Ihrem Computer –
benutzen SIe keinen USB-Hub.
Wenn die USB Verbindung steht, leuchtet die High Speed USB LED auf.
4
Madicon Clock Auswahl
Um ein System mit bis zu 4 SPL Madisons schnell einzurichten, schalten Sie das Madicon auf Internal Clock (Int) und die
Madisons auf Slave (MADI).
Wenn das Madicon auf External Clock (Ext) geschaltet ist, muss ein Madison Master (Int) und alle weiteren angeschlos-
senen Madisons Slave (MADI) sein. Die Lock LED leuchtet auf, sobald das Madicon mit einer External Clock synchronisiert
ist.
Den optischen Ausgang des Madicon können Sie zum Beispiel für Monitoring
5
verwenden. Verbinden Sie einen DA-Wandler mit einem optischem Eingang.
Der optische Ausgang des Madicon gibt immer den Main Stereo Kanal des verbundenen Computers aus – meistens
1 und 2 der DAW.
6
Verbinden Sie bis zu 4 Madison MADI Audio Interfaces mit dem Madicon.
* Natürlich können Sie jedes MADI Audio Interface mit dem SPL Madicon verbinden. Für eine korrekte Verbin-
dung und Konfiguration, beachten Sie die beigefügte Dokumentation des MADI Audio Interfaces. Nicht alle
Funktionen werden unterstützt, wie zum Beispiel SmartMADI

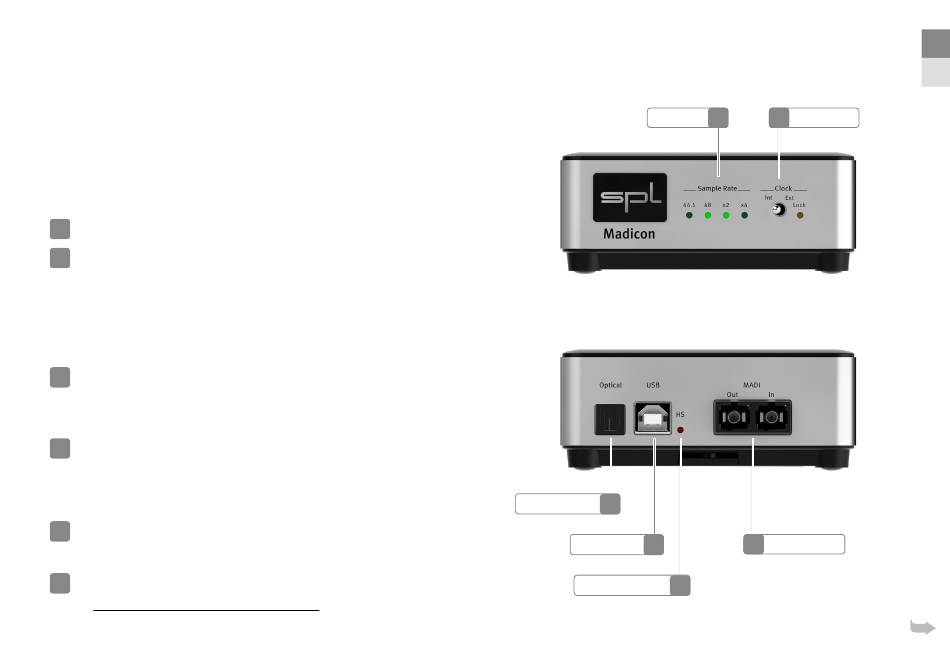

12
.
*
®
–
.
®
Sample Rate
4
5
Optischer Anschluss
3
USB-Anschluss
3
High Speed USB LED
Madicon – Quickstart
18
4
Clock Auswahl
6
MADI-Anschluss
