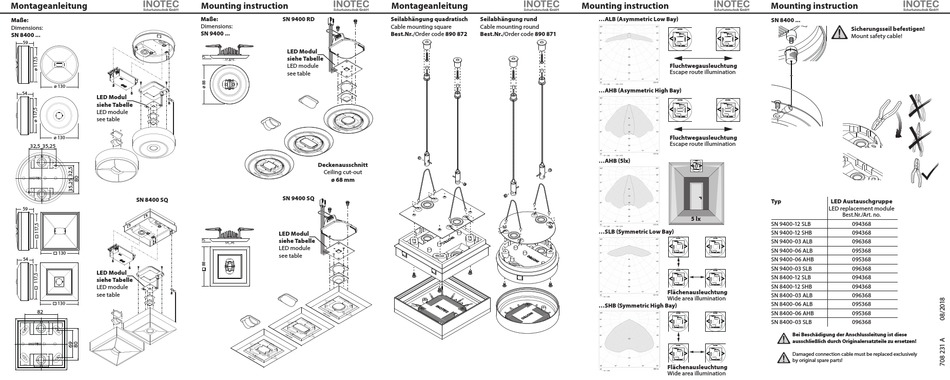

InoTec SN 9400-12 SLB Betriebsanleitung Seite 2

Montageanleitung
Maße:
Dimensions:
SN 8400 ...
59
ø 130
54
LED Modul
siehe Tabelle
LED module
see table
ø 130
32,5 35,25
SN 8400 SQ
59
q 130
54
LED Modul
siehe Tabelle
LED module
see table
q 130
82
Mounting instruction
Maße: SN 9400 RD
Dimensions:
SN 9400 ...
LED Modul
siehe Tabelle
LED module
see table
Deckenausschnitt
Ceiling cut-out
ø 68 mm
SN 9400 SQ
LED Modul
siehe Tabelle
LED module
see table
Montageanleitung
Seilabhängung quadratisch Seilabhängung rund
Cable mounting square Cable mounting round
Best.Nr./Order code 890 872 Best.Nr./Order code 890 871
Mounting instruction
...ALB (Asymmetric Low Bay)
Fluchtwegausleuchtung
Escape route illumination
...AHB (Asymmetric High Bay)
Fluchtwegausleuchtung
Escape route illumination
...AHB (5lx)
5 lx
...SLB (Symmetric Low Bay)
Flächenausleuchtung
Wide area illumination
...SHB (Symmetric High Bay)
Flächenausleuchtung
Wide area illumination
Mounting instruction
SN 8400 ...
Sicherungsseil befestigen!
Mount safety cable!
Typ LED Austauschgruppe
LED replacement module
Best.Nr./Art. no.
SN 9400-12 SLB 094368
SN 9400-12 SHB 094368
SN 9400-03 ALB 096368
SN 9400-06 ALB 095368
SN 9400-06 AHB 095368
SN 9400-03 SLB 096368
SN 8400-12 SLB 094368
SN 8400-12 SHB 094368
SN 8400-03 ALB 096368
SN 8400-06 ALB 095368
SN 8400-06 AHB 095368
SN 8400-03 SLB 096368
Bei Beschädigung der Anschlussleitung ist diese
ausschließlich durch Originalersatzteile zu ersetzen!
Damaged connection cable must be replaced exclusively
by original spare parts!
