Webasto Thermo Top E Einbauanleitung Seite 23

1
1
1
D
D
45
F
46
F 2
47
48

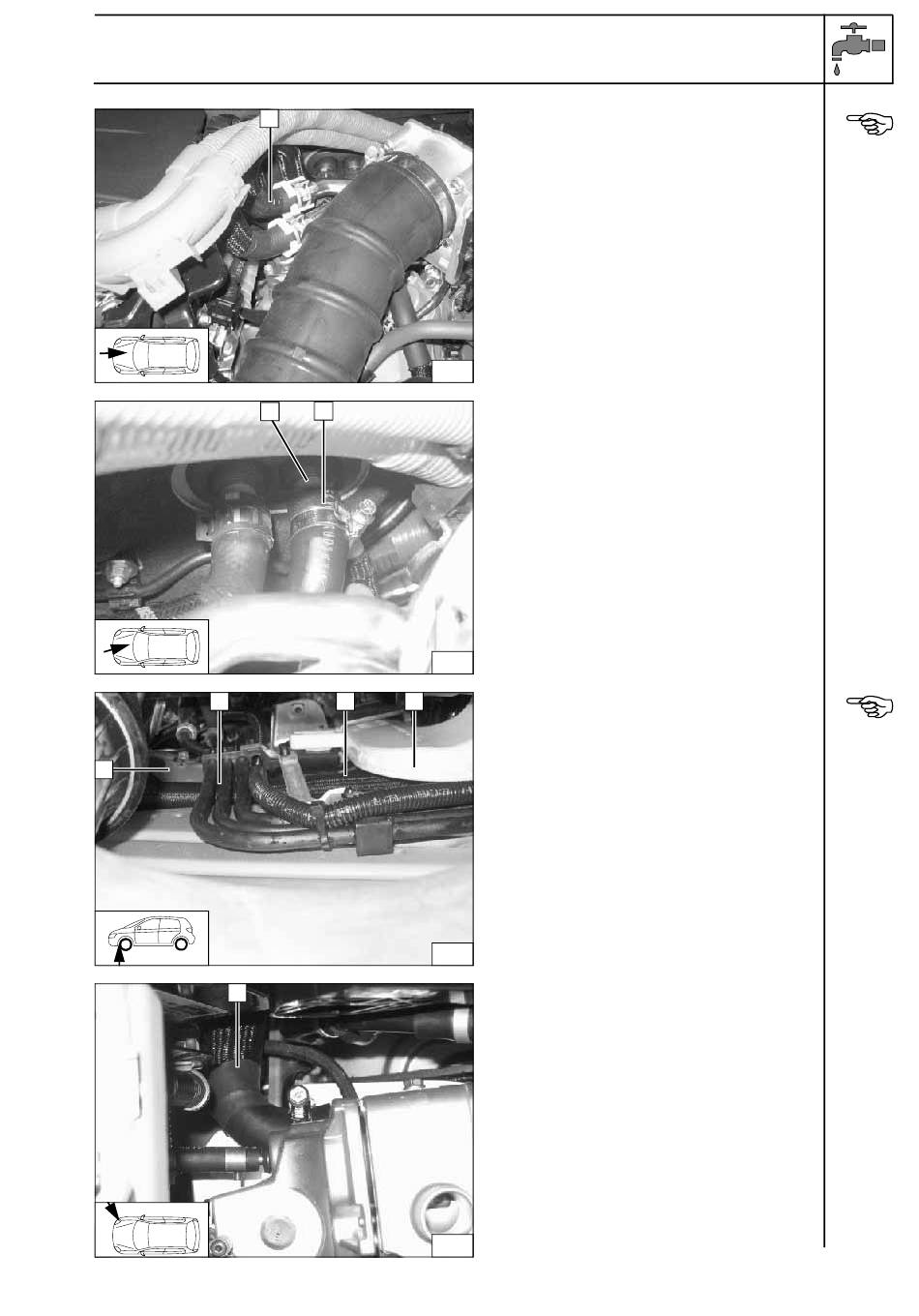

Lexus GS 450h
Fahrzeugeigenen Formschlauch 1 von Mo-
toraustritt zum Wärmetauschereintritt aus-
bauen, Federbandschellen und
Formschlauch werden nicht mehr benötigt!
1 Stutzen Wärmetauschereingang
Schlauch F gemäß Bild hinter fahrzeugeige-
ner Verkleidung 2 und Leitungen 1 verlegen!
Trennstelle
Anschluß
am Wärme-
tauscher-
eingang
Verlegung
im Motor-
raum
Anschluß
am Heizge-
rät
23
