3.3

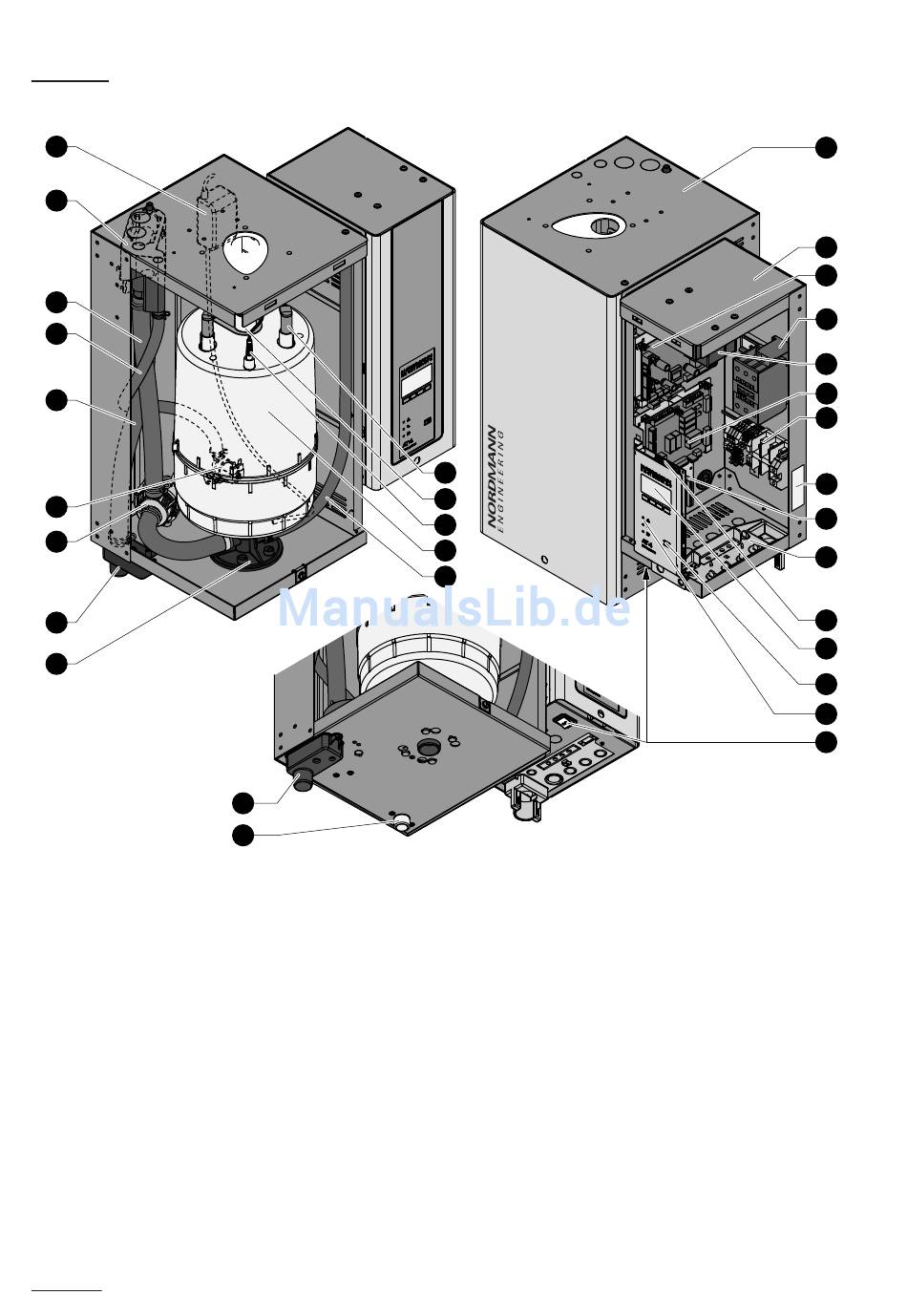

Aufbau des Dampf-Generators

16
17
18
19
20
21
22
23
24
1 Dampfzylinder­Gehäuse (klein, mittel, gross)
2 Steuerungs­Gehäuse
3 Leistungsprint
4 Hauptschütz
5 Transformator
6 Dampfbadprint
7 Anschlussklemmen
8 Typenschild
9 Betriebs­ und Störungs­Fernmeldeprint (Option)
10 Kabeldurchführungen
11 Steuerprint mit CF Card
12 Anzeige­ und Bedieneinheit
13 Abschlämmtaste
14 Betriebsanzeigen
15 Geräteschalter
16 SC­Pumpe
10
30
31
Abbildung zeigt das mittlere Gerät
29
28
27
26
25
17 Wasserbecher
18 Füll­/Entleerleitung
19 Wasserzuleitung
20 Überlaufleitung
21 Einlassventil
22 Abschlämmpumpe
23 Ablaufbecher
24 Kupplungsmuffe
25 Entleerungsschlauch
26 Dampfzylinder
27 Niveausensor
28 Dampfaustritt
29 Elektrodenstecker
30 Wasserablaufanschluss
31 Wasserzulaufanschluss
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
