7 Gerätemontage
Bei der Festlegung der Montageposition am Schalt-
schrank oder Bediengehäuse sind folgende Grund-
sätze zu beachten:
Ein direktes Anströmen von temperatur-
empfindlichen Einbauten mit Kaltluft/Warm-
luft ist zu vermeiden!
Einbauten mit integrierten Ventilatoren le-
gen die Luftführung im Schaltschrank oder
Bediengehäuse fest.
Die Montageposition des Klimagerätes ist
derart zu wählen, dass der Luftstrom des
Klimagerätes die Temperierung dieser Ein-
bauten unterstützt.
Vor den Luftein- und -austrittsöffnungen
des Klimagerätes im Innen- und Außen-
kreislauf ist ein Freiraum von mindestens
100 mm erforderlich.
Das Klimagerät muss derart am Schrank
positioniert werden, dass sich die Konden-
satablauföffnung am tiefsten Punkt des
Klimagerätes befindet.
Außenkontur Klimagerät
Ø 6.5
12.5 100
8.5 108
125

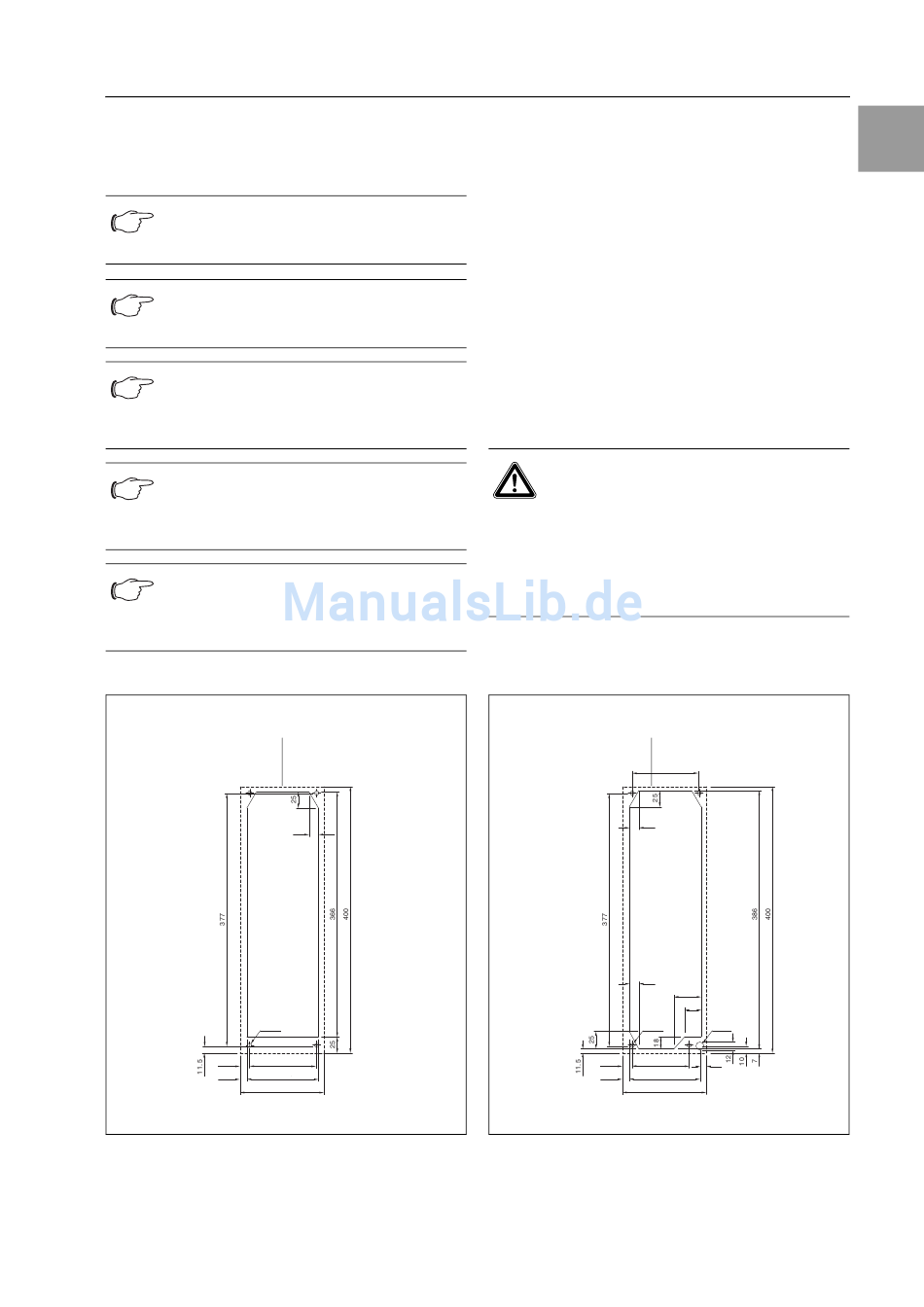

Abb. 6: Montageausschnitt und Bohrungsmaße
bei Geräteanbau
Montage-, Installations- und Bedienungsanleitung RITTAL Thermoelectric Cooler
15
7 Gerätemontage
Die Montage des RITTAL Thermoelectric Coolers
erfolgt im Anbau oder Volleinbau.
Zur Montage des Klimagerätes ist die im Lieferum-
fang enthaltene Bohrschablone auf dem Schalt-
schrank oder dem Bediengehäuse zu befestigen.
Auf der Bohrschablone befinden sich Bemaßungs-
linien für die möglichen Montagearten des Klima-
gerätes.
Identifizieren Sie die für die gewünschte Montageart
(Anbau oder Volleinbau) gültigen Linien und Maße
auf der Bohrschablone anhand der unten stehenden
Abbildungen.
Bohren Sie die zur Befestigung des Klimagerätes
notwendigen Bohrungen und schneiden Sie an-
schließend den gemäß Bohrschablone notwendigen
Ausschnitt einschließlich der Linienbreite aus.
Verletzungsgefahr!
Bei Herstellung des Montageausschnit-
tes und der Befestigungsbohrungen
Schutzausrüstung (Schutzbrille, Schutz-
handschuhe) tragen.
Entgraten Sie alle Bohrungen und Aus-
schnitte sorgfältig, um Verletzungen
durch scharfe Kanten zu vermeiden.
Außenkontur Klimagerät
100
15
15
Ø 6.5
12.5 85
8.5 108
125
Abb. 7: Montageausschnitt und Bohrungsmaße
bei Geräteeinbau (Kompletteinbau)
40
25
Ø 12
11
9
