4 Funktionsprinzip

4 Funktionsprinzip
DE
Der RITTAL Thermoelectric Cooler nutzt zur Kälte-/
Wärmeerzeugung den Peltier-Effekt. Dieser Effekt
beruht auf dem Prinzip, dass ein elektrischer Gleich-
strom, der durch einen Leiterkreis aus zwei verschie-
denen Metallen fließt, zu einer Abkühlung der einen
und zu einer Erwärmung der anderen Kontaktstelle
führt. Eine entsprechende Anordnung zur Kälte-/
Wärmeerzeugung wird als Peltier-Element bezeich-
net.
Bei der Anwendung des Peltier-Effekts zur Schalt-
schrank-Klimatisierung wird jeweils ein Luftstrom
über die oberen und unteren Verbindungsstelle ge-
leitet. Wärmeenergie wird dabei aus dem Luftstrom
an das Peltier-Element abgegeben oder aufgenom-
men.
Der Luftstrom, der Wärmeenergie an das Element
abgibt, wird als Kühlluftstrom in den Schaltschrank
oder das Bediengehäuse eingeleitet.
warmer Bereich
kalter Bereich

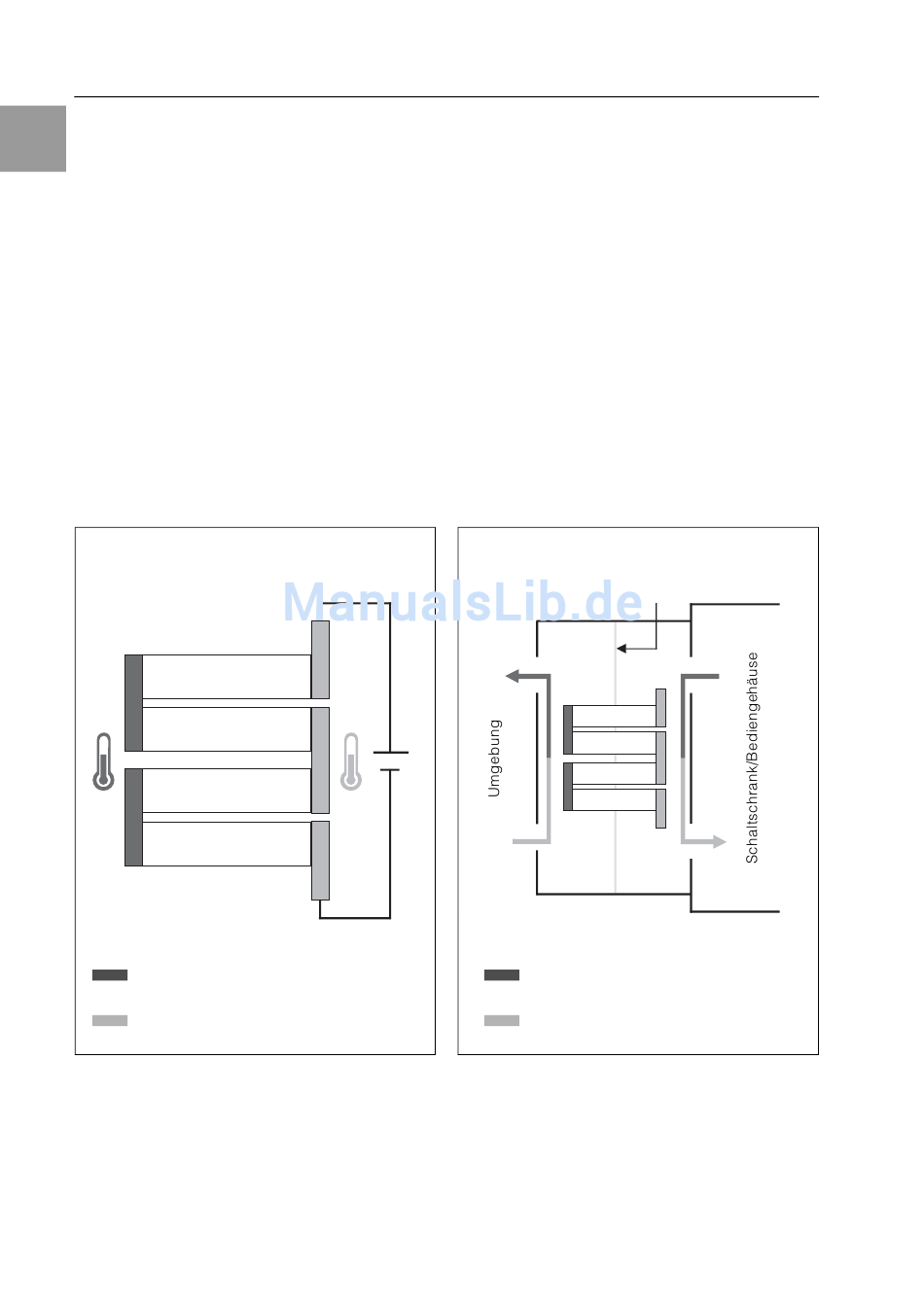

Abb. 1: Peltier-Element
6
n-dotiert
p-dotiert
n-dotiert
p-dotiert
Nach Erwärmung des Kühlluftstromes durch die akti-
ven Schrankeinbauten wird dieser wieder in das
Klimagerät eingebracht und zur erneuten Kühlung
über die „kalte" Seite des Peltier-Elements geleitet.
Es stellt sich somit ein Luftkreislauf ein, der zu einer
Entwärmung des Schaltschrankes oder des Bedien-
gehäuses führt.
Der Luftstrom, der Wärmeenergie von der „warmen"
Seite des Peltier-Elements aufnimmt, wird als Warm-
luftstrom an den Luftaußenkreislauf des Klimage-
rätes abgegeben. Damit wird letztlich die Wärme,
die durch die Einbauten im Schrank produziert wird,
an die das Klimagerät umgebende Umgebungsluft
abgeführt.
Durch eine Umkehrung der Polarität durch den Con-
troller, abhängig von den Gerätesetpoints, wird auf
Heizbetrieb umgeschaltet. Dadurch wird der oben
beschriebene Prozess umgekehrt.
+
–
warmer Bereich
kalter Bereich
Abb. 2: Peltier-Klimagerät (Kühlbetrieb)
Montage-, Installations- und Bedienungsanleitung RITTAL Thermoelectric Cooler
Trennwand
